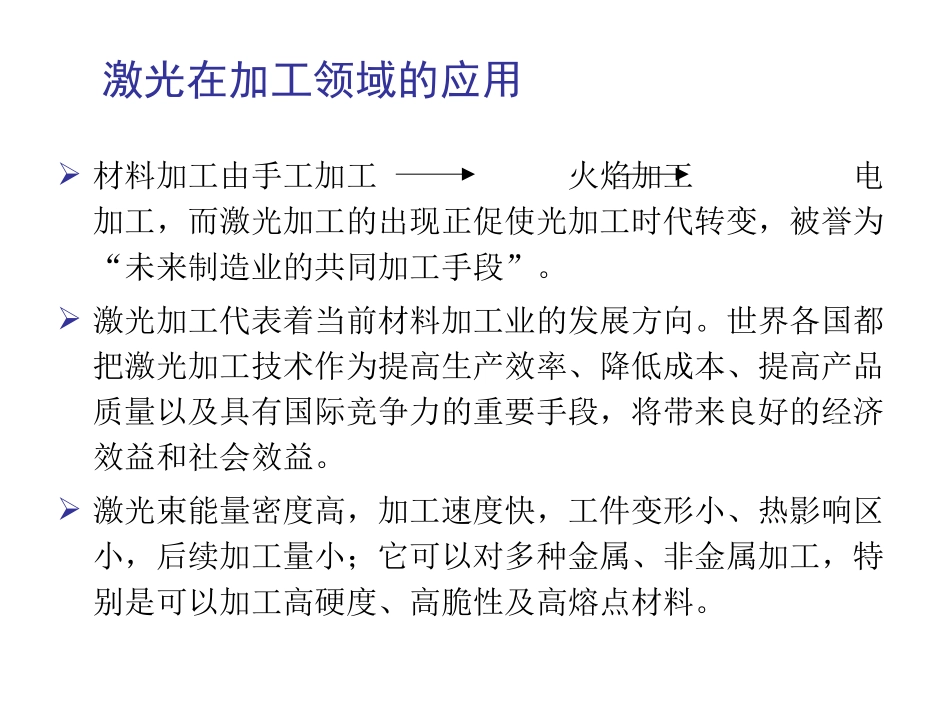

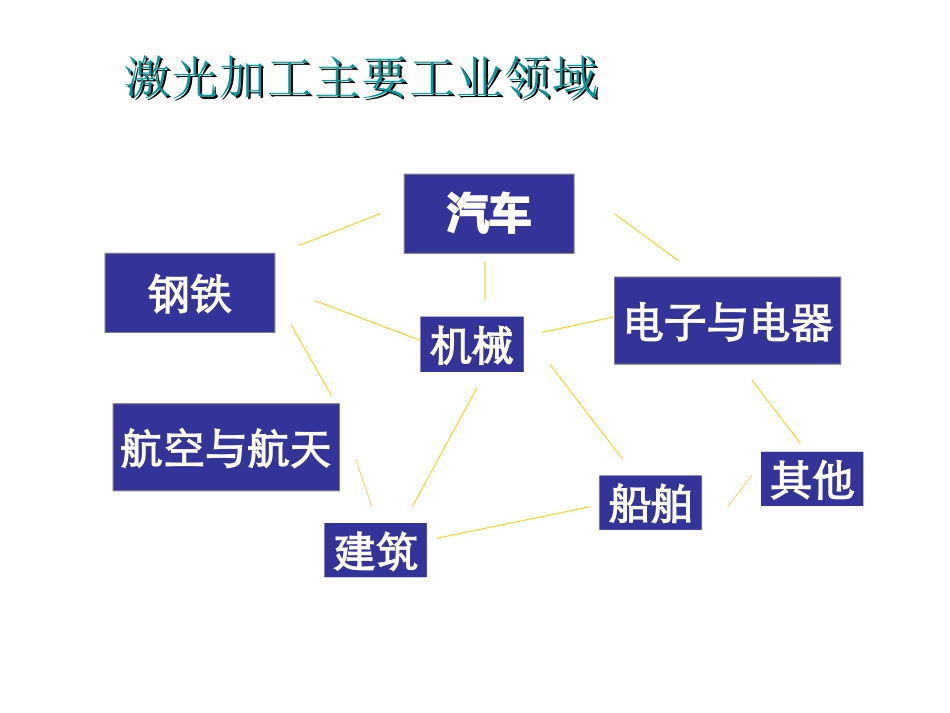

激光焊接工艺激光在加工领域的应用材料加工由手工加工火焰加工电加工，而激光加工的出现正促使光加工时代转变，被誉为“未来制造业的共同加工手段”。激光加工代表着当前材料加工业的发展方向。世界各国都把激光加工技术作为提高生产效率、降低成本、提高产品质量以及具有国际竞争力的重要手段，将带来良好的经济效益和社会效益。激光束能量密度高，加工速度快，工件变形小、热影响区小，后续加工量小；它可以对多种金属、非金属加工，特别是可以加工高硬度、高脆性及高熔点材料。激光加工主要工业领域激光加工主要工业领域汽车电子与电器钢铁机械其他航空与航天船舶建筑6.2激光焊6.2.1激光焊原理、特点及其应用一、激光焊及其应用•激光焊是利用高能量密度的激光束轰击焊件所产生的热量进行焊接的一种高精密熔焊方法。•激光焊接在汽车、钢铁、船舶、航空、轻工等行业得到日益广泛应用。二、激光焊的原理•激光焊接是将高强度的激光束辐射至金属表面，通过激光与金属的相互作用，金属吸收激光转化为热能使金属熔化后冷却结晶实现焊接。•按激光器输出能量方式不同，激光焊接分为脉冲激光焊和连续激光焊；而据激光聚焦后光斑上功率密度的不同，激光焊可分为传热焊和深熔焊。(1)传热焊采用的激光光斑功率功率密度小于105W/mm2时，激光将金属表面加热到熔点与沸点之间，焊接时，金属材料表面将所吸收的激光能转变为热能，使金属表面温度升高而熔化，然后通过热传导方式把热能传向金属内部，使熔化区逐渐扩大，凝固后形成焊点或焊缝，其熔深轮廓近似为半球形。这种焊接机理称为传热焊。传热焊的主要特点是激光光斑的功率密度小，大部分光被金属表面所反射，光的吸收率较低，焊接熔深浅，焊接速度慢。主要用于厚度小于1mm件的焊接加工。(2)深熔焊当激光光斑上的功率密度足够大时(≥106W/mm2)，在激光的照射下，金属表面温度在极短的时间内(10-8～10-6s)升高到沸点，使金属熔化和汽化。金属蒸汽迅速逸出对熔化的液态金属产生一个附加压力，使熔池金属表面向下凹陷，同时向坑外飞出的蒸汽将熔化的金属挤向熔池四周，形成小孔。当光束能量所产生的金属蒸汽的反冲压力与液态金属的表面张力和重力平衡后，小孔不再继续加深，形成一个深度稳定的孔而进行焊接，因此称之为激光深熔焊。三、激光焊的工艺特点激光焊的优点：（1）焊接速度快、能量密度高、灵活性大。深宽比可达5：1，最高可达10：1。（2）可在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；在各种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。（3）焊接难熔材料并能实现异种金属的焊接，也可用于非金属材料的焊接，如钛、石英等。（4）可以借助偏转棱镜或通过光导纤维引导到难以接近的部位进行焊接。（5）可进行微型焊接。激光束经聚焦后能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。（6）大多数情况下激光焊接不需要填充材料，消除了焊接材料产生的污染，降低了有益合金元素的烧损。激光焊的缺点（1）设备复杂、投资大、功率较小，可焊接的厚度受到一定的限制。（2）激光器及用于激光束传导和聚焦的附属系统成本和操作成本高。（3）焊接中有大量反射。性能激光焊电阻焊电子束焊钨极氩弧焊产生热量低中等至高中等高焊缝质量优良优优焊接速度中等中等高高原始成本中等低高低操作维修费用低低中等低夹具费用低高高中等可控性极好差好好自动化实现程度极好好好好可焊异种材料范围极宽窄宽窄激光焊与其它焊接工艺的比较2激光焊接的重要参数（1）功率密度功率密度是激光加工中最重要的参数之一。采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量气化。因此高功率密度对材料去除加工，如打孔、切割、雕刻有利。对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层气化前，底层达到熔点，易形成良好的熔融焊接。（2）激光脉冲波形当高强度激光未射至材料表面，金属表面将会有60~98%的激光能量反射而损失掉，尤其对于薄片焊接。（3）激光脉冲宽度（略）（4）离焦量对焊接质量的影响激光焊接通常需要一定的离焦量，焦点处光斑中...
