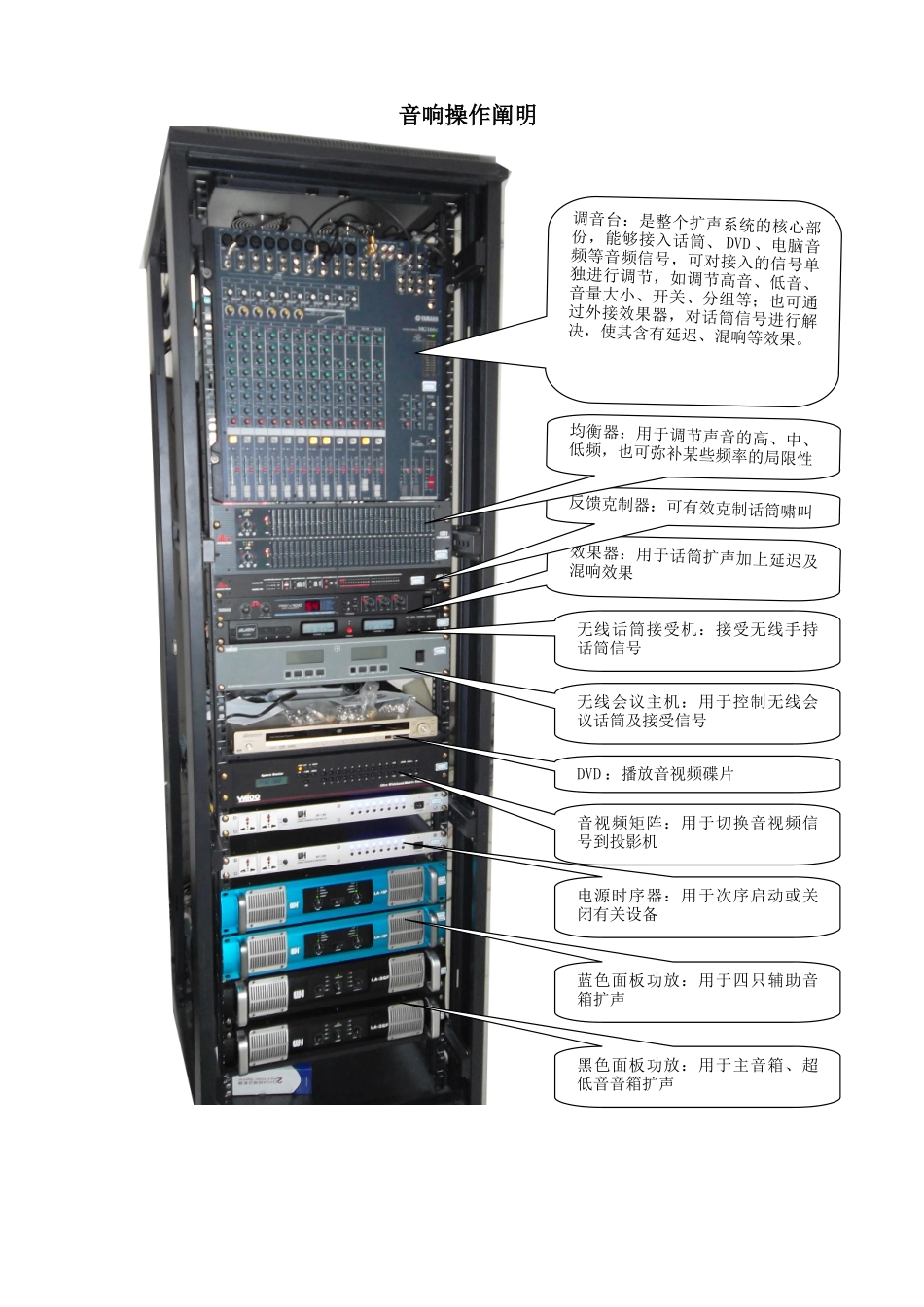

音响操作阐明黑色面板功放：用于主音箱、超低音音箱扩声蓝色面板功放：用于四只辅助音箱扩声电源时序器：用于次序启动或关闭有关设备音视频矩阵：用于切换音视频信号到投影机DVD ：播放音视频碟片无线会议主机：用于控制无线会议话筒及接受信号无线话筒接受机：接受无线手持话筒信号效果器：用于话筒扩声加上延迟及混响效果反馈克制器：可有效克制话筒啸叫均衡器：用于调节声音的高、中、低频，也可弥补某些频率的局限性调音台：是整个扩声系统的核心部份，能够接入话筒、 DVD 、电脑音频等音频信号，可对接入的信号单独进行调节，如调节高音、低音、音量大小、开关、分组等；也可通过外接效果器，对话筒信号进行解决，使其含有延迟、混响等效果。针对于本系统，具体操作以下：1.话筒及音乐输入连接： 调音台能够接入有线话筒、无线话筒、DVD、电脑音频等；有可种能够接入的插口，方便进行连接（以下图所示）。第 1 路到第 8 路普通接入话筒，第 13 到 16 路为 DVD 等音乐信号输入；第 9 路到第 12 路比较特殊，即能够接入话筒，也能够接入 DVD 等音乐信号（已经标明 L、R 声道），只是接口不同而已。注：1、如果上面的卡侬口已经接入设备，就不要再用下面的单插插口，也就是说，这一路里面只能够接入一路音源；下面的 INSERT 插口，本系统用不到。2、如果要接入普通的会议话筒，可能需要 48V 供电，那么本调音台含有此功效，只需要把调音台的 48V 供电开关打开即可，以下图所示；2.启动系统：先打开第一台电源时序器，电源时序器会依次给所接设备供电；等第一台电源时序器的8 路电源依次打开完毕，再打开第二台电源时序器，同样，等 8 路电源全部打开方可进行其它操作。注：专业音响设备含有开关次序，启动时次序为：音源设备（如 DVD、话筒接受机等）、周边设备（如调音台、均衡器、效果器等）、功放。否则的话，可能会产生“嘭”的声响，以至于损坏设备。3.播放音频、视频：48V 供电开关：合用于需要 48V 幻像供电的会议话筒（卡侬头接头）。首先把调音台右下角总音量的推子调节到适宜的位置（如图一所示），高度最佳不要超出 0 刻度；然后打开 DVD 机，把光盘放入，让 DVD 处在读碟播放状态；找到调音台对应DVD 接入的那一路，把方块透明的开关按钮按下，使其处在点亮状态，再按下下方的红色 ST 按钮；然后轻轻从下方往上推长方形的音量推子，直到音量足够为止（如图二所示）。高中低音调节： 正...
