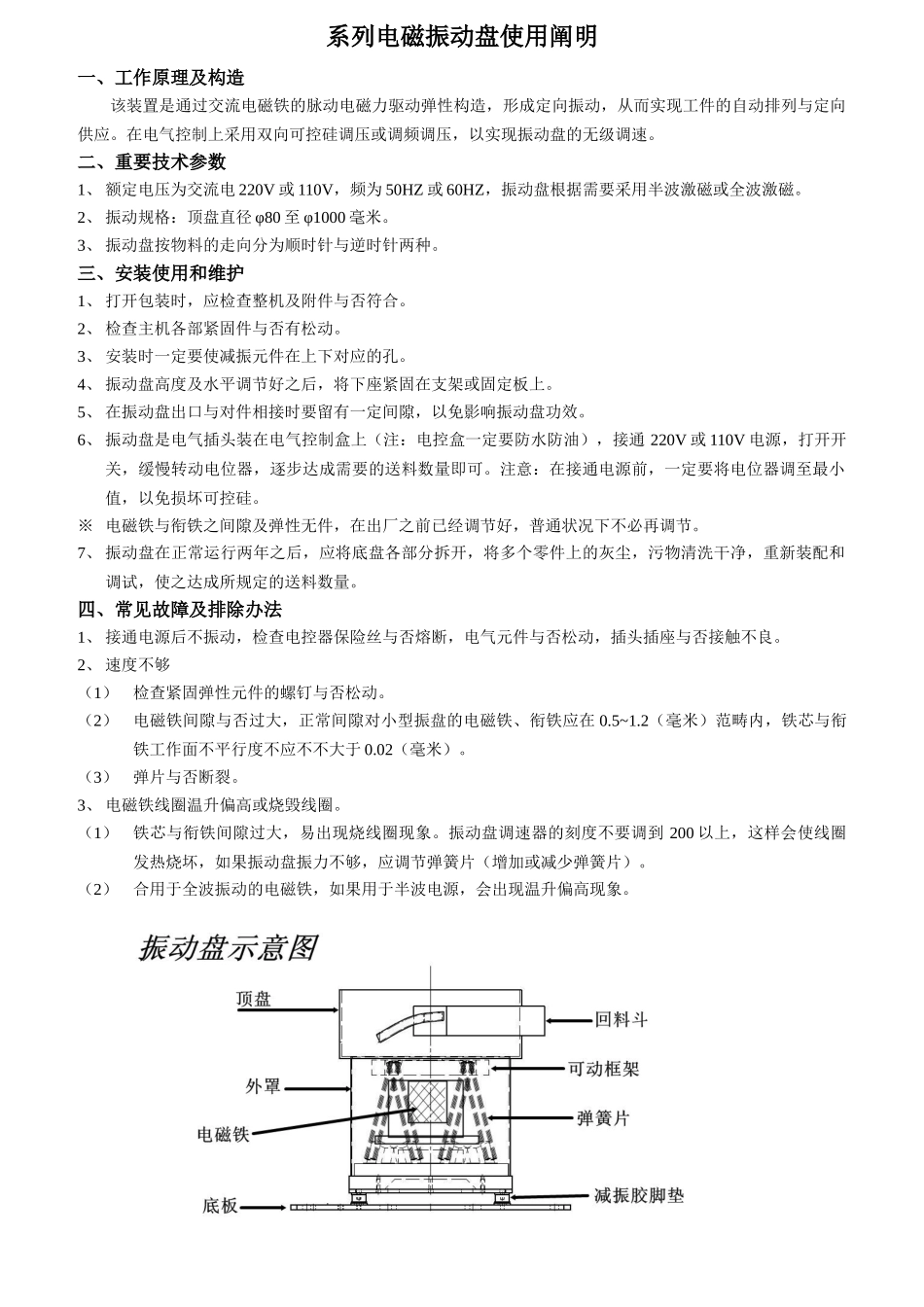

系列电磁振动盘使用阐明一、工作原理及构造该装置是通过交流电磁铁的脉动电磁力驱动弹性构造，形成定向振动，从而实现工件的自动排列与定向供应。在电气控制上采用双向可控硅调压或调频调压，以实现振动盘的无级调速。二、重要技术参数1、 额定电压为交流电 220V 或 110V，频为 50HZ 或 60HZ，振动盘根据需要采用半波激磁或全波激磁。2、 振动规格：顶盘直径 φ80 至 φ1000 毫米。3、 振动盘按物料的走向分为顺时针与逆时针两种。三、安装使用和维护1、 打开包装时，应检查整机及附件与否符合。2、 检查主机各部紧固件与否有松动。3、 安装时一定要使减振元件在上下对应的孔。4、 振动盘高度及水平调节好之后，将下座紧固在支架或固定板上。5、 在振动盘出口与对件相接时要留有一定间隙，以免影响振动盘功效。6、 振动盘是电气插头装在电气控制盒上（注：电控盒一定要防水防油），接通 220V 或 110V 电源，打开开关，缓慢转动电位器，逐步达成需要的送料数量即可。注意：在接通电源前，一定要将电位器调至最小值，以免损坏可控硅。※ 电磁铁与衔铁之间隙及弹性无件，在出厂之前已经调节好，普通状况下不必再调节。7、 振动盘在正常运行两年之后，应将底盘各部分拆开，将多个零件上的灰尘，污物清洗干净，重新装配和调试，使之达成所规定的送料数量。四、常见故障及排除办法1、 接通电源后不振动，检查电控器保险丝与否熔断，电气元件与否松动，插头插座与否接触不良。2、 速度不够（1）检查紧固弹性元件的螺钉与否松动。（2）电磁铁间隙与否过大，正常间隙对小型振盘的电磁铁、衔铁应在 0.5~1.2（毫米）范畴内，铁芯与衔铁工作面不平行度不应不不大于 0.02（毫米）。（3）弹片与否断裂。3、 电磁铁线圈温升偏高或烧毁线圈。（1）铁芯与衔铁间隙过大，易出现烧线圈现象。振动盘调速器的刻度不要调到 200 以上，这样会使线圈发热烧坏，如果振动盘振力不够，应调节弹簧片（增加或减少弹簧片）。（2）合用于全波振动的电磁铁，如果用于半波电源，会出现温升偏高现象。
