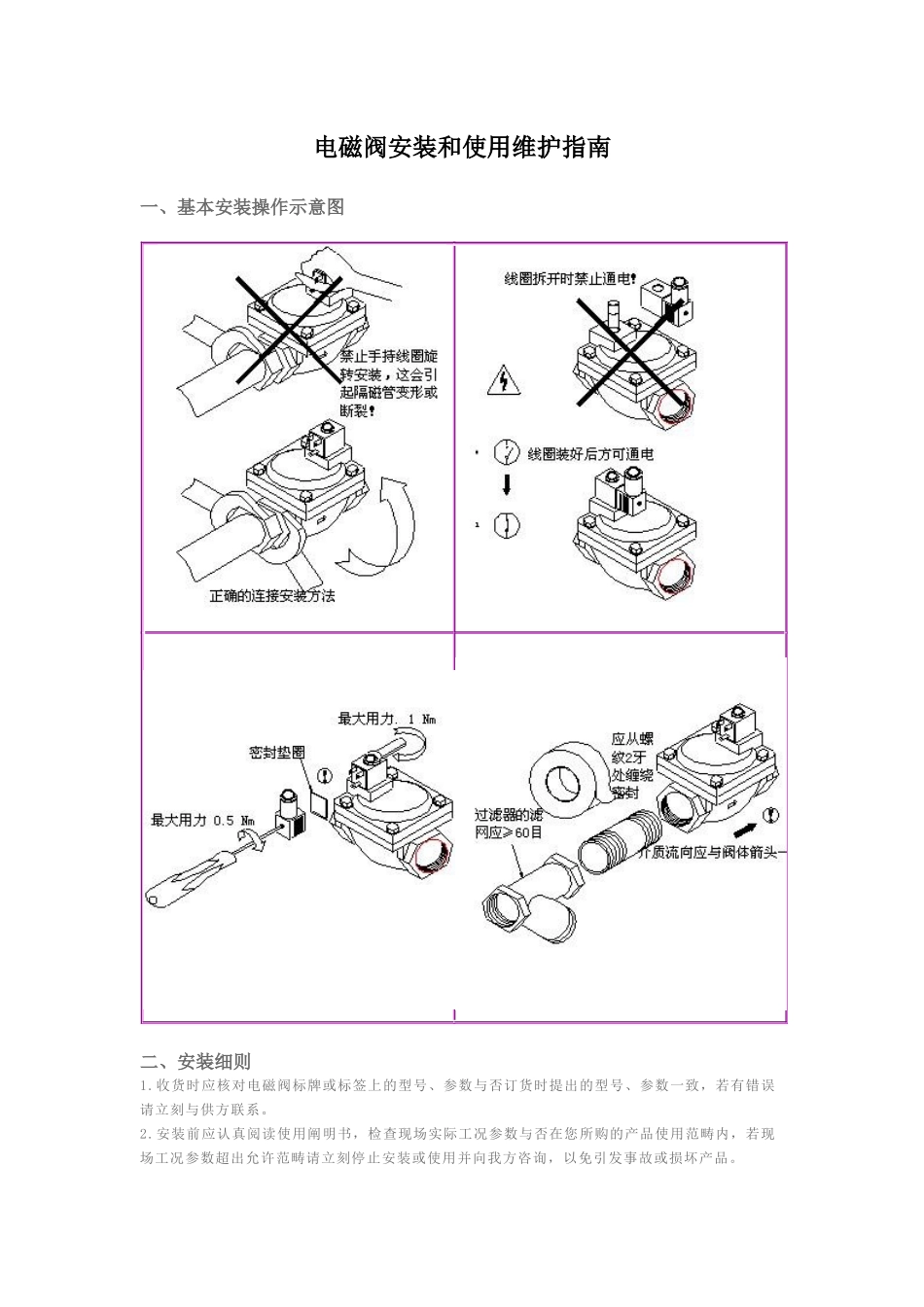

电磁阀安装和使用维护指南一、基本安装操作示意图 二、安装细则 1.收货时应核对电磁阀标牌或标签上的型号、参数与否订货时提出的型号、参数一致,若有错误请立刻与供方联系。 2.安装前应认真阅读使用阐明书,检查现场实际工况参数与否在您所购的产品使用范畴内,若现场工况参数超出允许范畴请立刻停止安装或使用并向我方咨询,以免引发事故或损坏产品。 3.严格按照安装操作环节进行,切记注意事项和要点,严禁违规行为,做好安装前充足准备工作。 4.在电磁阀与管道安装连接之前,先用≥0.3MPa 的空气或水对管道进行冲洗,确保把管道中的杂质(如焊渣、密封残物、污垢等)去除后再连接电磁阀。5.电磁阀不适宜安装在管道的低凹处,若是安装在容器排放管道段时,管道出口应尽量不要从容器底部引出,以免容器底部沉积杂质冲出后进入电磁阀引发故障,因此管道出口应从容器底部稍上位置引出。 6.电磁阀普通只能单向使用,不可装反,普通在阀体上有“→”标志表达介质流向,或以英文字母“IN”表达入口、“OUT”表达出口,请务必按此批示方向安装,否则当流体达成电磁阀处时会产生自动启动或泄漏现象。 7.接管时注意,密封材料不可使用过量,如螺纹连接时,接管外螺纹长度不可超出电磁阀内螺纹的有效长度,并在外螺纹前端半螺距处用锉刀倒棱,自螺纹 2 牙处开始缠绕密封带,否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引发故障。 8.电磁阀对流体的规定:应确保流体无杂质、不结晶、不凝固、不结垢、不结膏、粘度<22CST,否则会引发故障,同时应在电磁阀的前端管道上安装过滤器,且过滤器的滤网目数应≥60 目,以避免杂质进入电磁阀。 9.注意您所订购产品的防护等级,普通型不可在爆炸危险场合使用,IP54 级不适宜安装在露天、严重漏水、溅水的地方。 10 电磁阀应安装于水平管道 ( 如图 1 所示 ) 线圈应竖直向上,不得垂直安 装 ( 如图 2 所示 ) ,否则会引发泄漏和影响寿命。 11.电磁阀的安装位置应预留一定操作空间,方便于日常保养和定时维护。 12.在管道钢性局限性或有水锤现象的状况下,建议把阀前后管子用支架或其它方式固定,以防电磁阀工作时引发振动。 13 在冰冻或严寒场合使用时,须用隔热材料对管道和阀体加以保温或在管道上设立加热器。 14.电磁阀与管道接好后,要进行正向打压(切勿反向打压,否则会损坏电磁阀),检查电磁阀及接管处与否有泄漏。 15.对于配有原则接线盒的电磁阀,应将塑料接线盒拆...
