长螺旋钻孔灌注桩施工工艺VIP免费

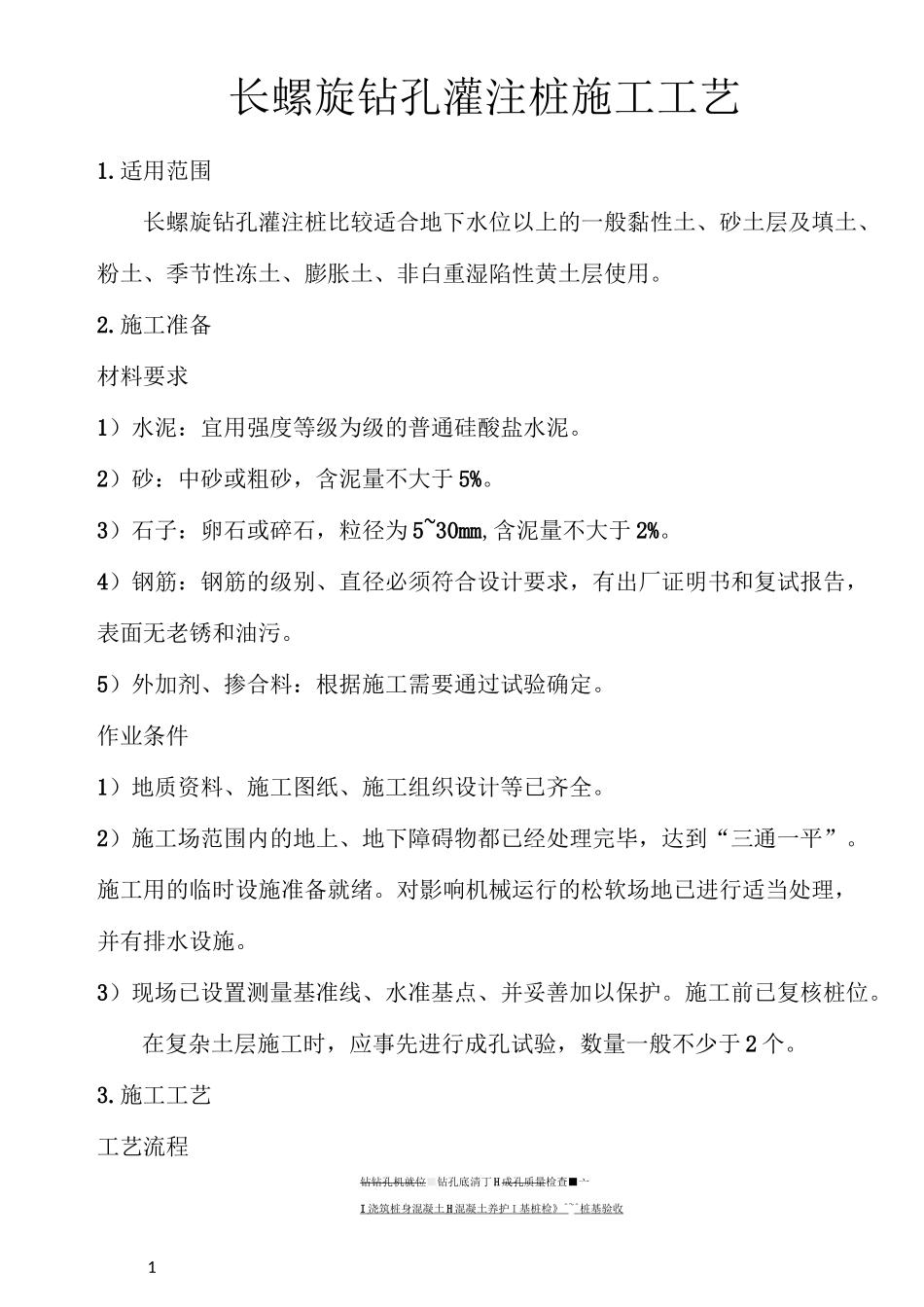

1长螺旋钻孔灌注桩施工工艺1.适用范围长螺旋钻孔灌注桩比较适合地下水位以上的一般黏性土、砂土层及填土、粉土、季节性冻土、膨胀土、非白重湿陷性黄土层使用。2.施工准备材料要求1）水泥：宜用强度等级为级的普通硅酸盐水泥。2）砂：中砂或粗砂，含泥量不大于 5%。3）石子：卵石或碎石，粒径为 5~30mm,含泥量不大于 2%。4）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书和复试报告，表面无老锈和油污。5）外加剂、掺合料：根据施工需要通过试验确定。作业条件1）地质资料、施工图纸、施工组织设计等已齐全。2）施工场范围内的地上、地下障碍物都已经处理完毕，达到“三通一平”。施工用的临时设施准备就绪。对影响机械运行的松软场地已进行适当处理，并有排水设施。3）现场已设置测量基准线、水准基点、并妥善加以保护。施工前已复核桩位。在复杂土层施工时，应事先进行成孔试验，数量一般不少于 2 个。3.施工工艺工艺流程钻钻孔机就位■钻孔底清丁 H 成孔质量检查■亠I 浇筑桩身混凝土 H 混凝土养护 I 基桩检》 ^ ~^ 桩基验收 2操作工艺1)钻孔机就位：认真校正，并保持平稳，不发生倾斜、位移。为准备控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。2)钻孔：先调直机架挺杆，对好桩位(用对位圈)；启动钻机钻~1m 深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔口，达到设计深度后停钻，提钻杆，检查成孔质量合格后即可移动钻机至下一桩位。3)在钻进过程中，排出孔口的土应随时清除、运走，钻到预订深度后，应在原深度孔转清土，然后停止回转，提钻杆，但先不转动，孔底虚土厚度超过标准时，应分析原因，采取措施处理。4)钻进时如严重塌孔，有大量的泥土时，需回填砂或黏土重新钻孔或往孔内倒少量黏土或石灰粉。如遇岩石块较多的土层，或含水量较大的软塑黏土时，应注意避免提杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。5）清孔后应用测绳（锤）测量孔深及虚土深度。虚土厚度等于钻孔深度与测量深度之差值，一般不大于 100mm。如清孔时少量浮土泥浆不易清除，可投入 25~60mm 厚的卵石或碎石插实，以挤密土体。6）移动钻机到下一桩位。经过成孔检查后，应填好桩孔施工记录。然后盖好孔口盖板，并防止在孔盖板上行车或走人，最后再移钻机到下一桩位。7）浇筑混凝土：（1）移走钻孔盖板，再次复查孔深、孔径、孔壁垂直度及孔底虚土厚度。有不符合质量标准要...
