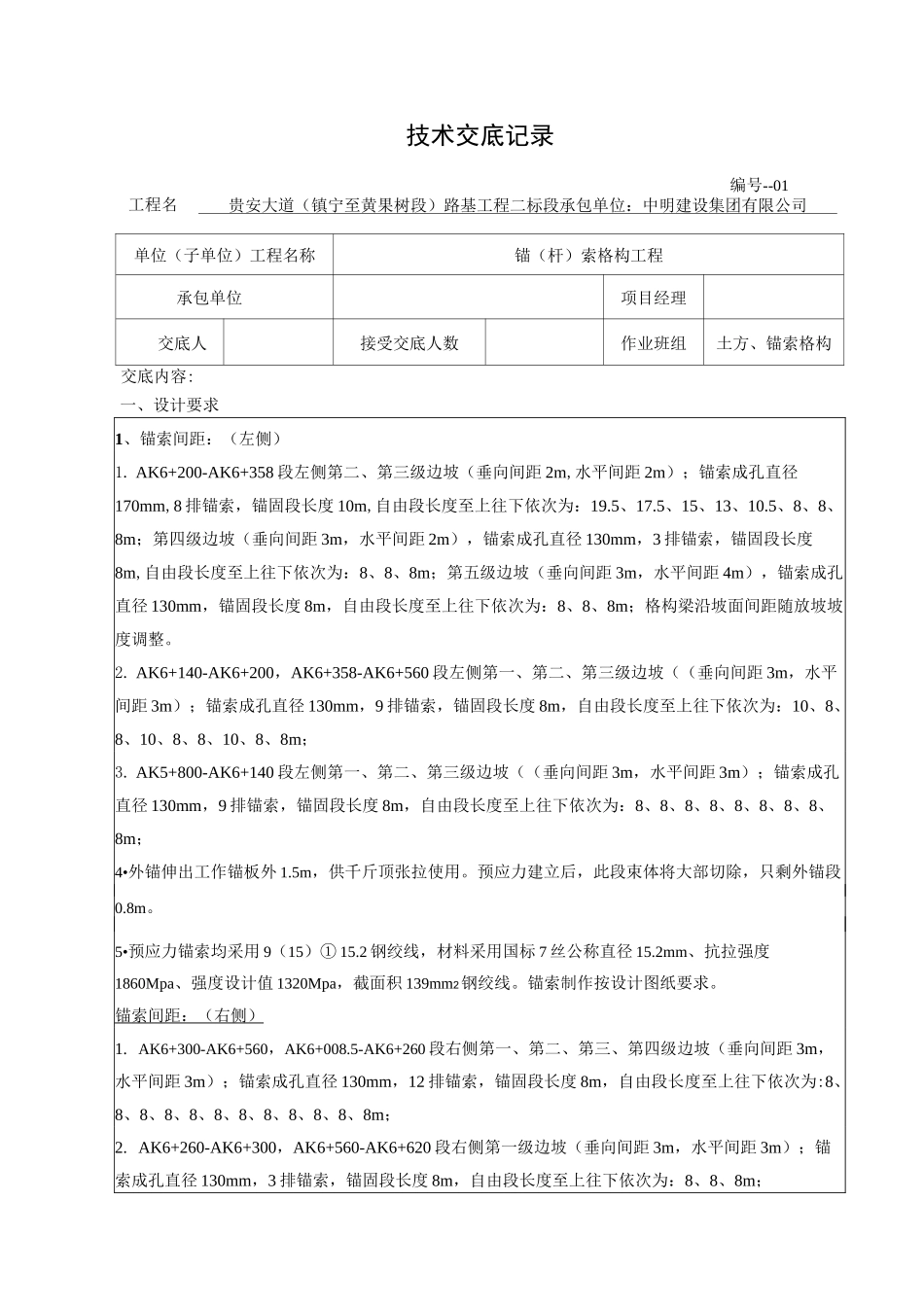

技术交底记录编号--01工程名称：贵安大道（镇宁至黄果树段）路基工程二标段承包单位：中明建设集团有限公司单位（子单位）工程名称锚（杆）索格构工程承包单位项目经理交底人接受交底人数作业班组土方、锚索格构交底内容:一、设计要求1、锚索间距：（左侧）1. AK6+200-AK6+358 段左侧第二、第三级边坡（垂向间距 2m,水平间距 2m）；锚索成孔直径170mm,8 排锚索，锚固段长度 10m,自由段长度至上往下依次为：19.5、17.5、15、13、10.5、8、8、8m；第四级边坡（垂向间距 3m，水平间距 2m），锚索成孔直径 130mm，3 排锚索，锚固段长度8m,自由段长度至上往下依次为：8、8、8m；第五级边坡（垂向间距 3m，水平间距 4m），锚索成孔直径 130mm，锚固段长度 8m，自由段长度至上往下依次为：8、8、8m；格构梁沿坡面间距随放坡坡度调整。2. AK6+140-AK6+200，AK6+358-AK6+560 段左侧第一、第二、第三级边坡（（垂向间距 3m，水平间距 3m）；锚索成孔直径 130mm，9 排锚索，锚固段长度 8m，自由段长度至上往下依次为：10、8、8、10、8、8、10、8、8m；3. AK5+800-AK6+140 段左侧第一、第二、第三级边坡（（垂向间距 3m，水平间距 3m）；锚索成孔直径 130mm，9 排锚索，锚固段长度 8m，自由段长度至上往下依次为：8、8、8、8、8、8、8、8、8m；4•外锚伸出工作锚板外 1.5m，供千斤顶张拉使用。预应力建立后，此段束体将大部切除，只剩外锚段0.8m。5•预应力锚索均采用 9（15）① 15.2 钢绞线，材料采用国标 7 丝公称直径 15.2mm、抗拉强度1860Mpa、强度设计值 1320Mpa，截面积 139mm2钢绞线。锚索制作按设计图纸要求。锚索间距：（右侧）1. AK6+300-AK6+560，AK6+008.5-AK6+260 段右侧第一、第二、第三、第四级边坡（垂向间距 3m，水平间距 3m）；锚索成孔直径 130mm，12 排锚索，锚固段长度 8m，自由段长度至上往下依次为:8、8、8、8、8、8、8、8、8、8、8、8m；2. AK6+260-AK6+300，AK6+560-AK6+620 段右侧第一级边坡（垂向间距 3m，水平间距 3m）；锚索成孔直径 130mm，3 排锚索，锚固段长度 8m，自由段长度至上往下依次为：8、8、8m；3.AK5+800-AK6+008.5 段右侧第一级、第一级边坡（垂向间距 3m,水平间距 3m）；锚索成孔直径130mm,6 排锚索，锚固段长度 8m,自由段长度至上往下依次为：8、8、8、8、8、8m；2、锚杆间距：（左侧）AK5+800-AK6+140，AK6+140-AK6+200，AK6+358-AK6+560 段左侧第四级...
