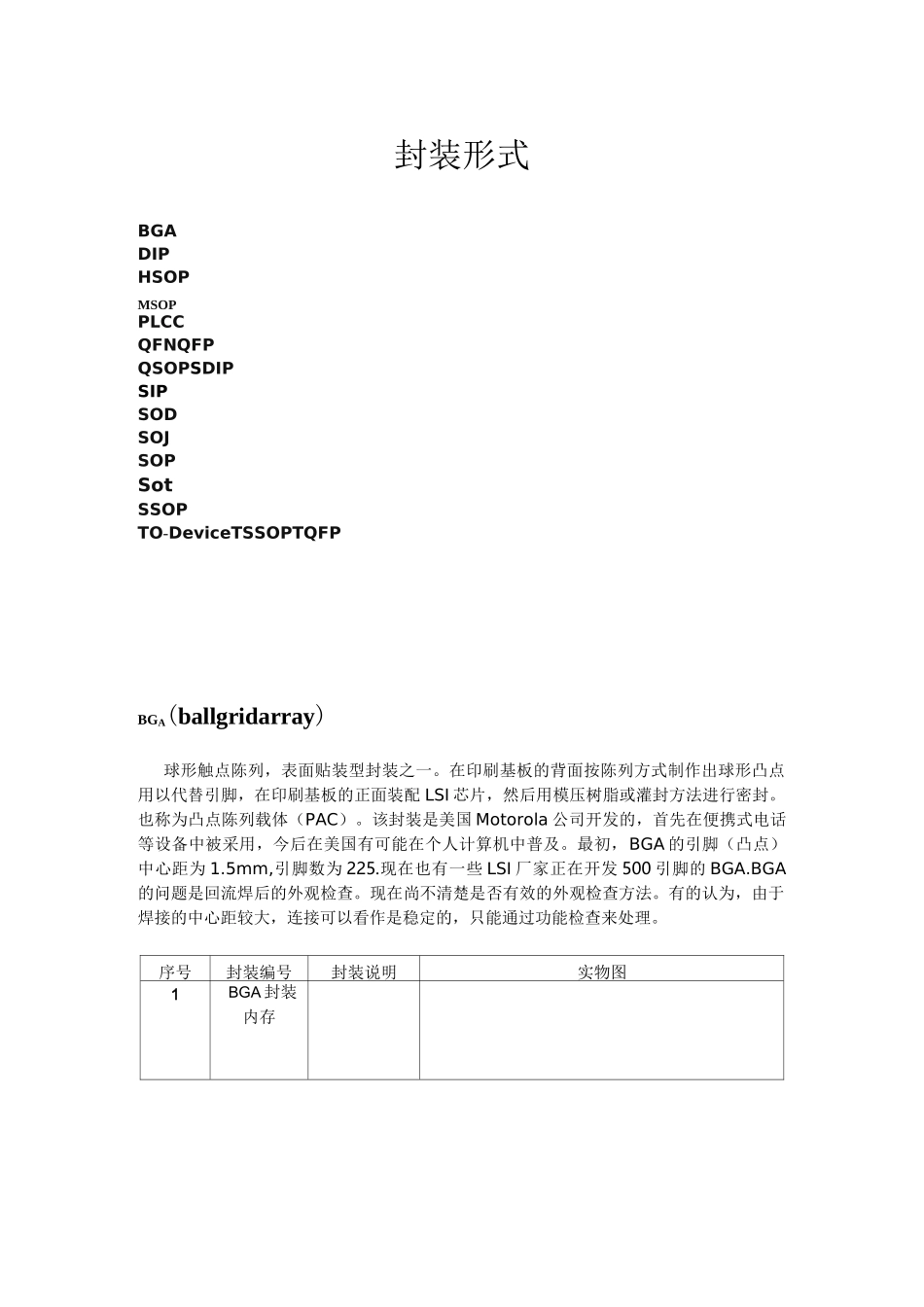

封装形式BGADIPHSOPMSOPPLCCQFNQFPQSOPSDIPSIPSODSOJSOPSotSSOPTO-DeviceTSSOPTQFPBGA(ballgridarray)球形触点陈列,表面贴装型封装之一
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配 LSI 芯片,然后用模压树脂或灌封方法进行密封
也称为凸点陈列载体(PAC)
该封装是美国 Motorola 公司开发的,首先在便携式电话等设备中被采用,今后在美国有可能在个人计算机中普及
最初,BGA 的引脚(凸点)中心距为 1
5mm,引脚数为 225
现在也有一些 LSI 厂家正在开发 500 引脚的 BGA
BGA的问题是回流焊后的外观检查
现在尚不清楚是否有效的外观检查方法
有的认为,由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理

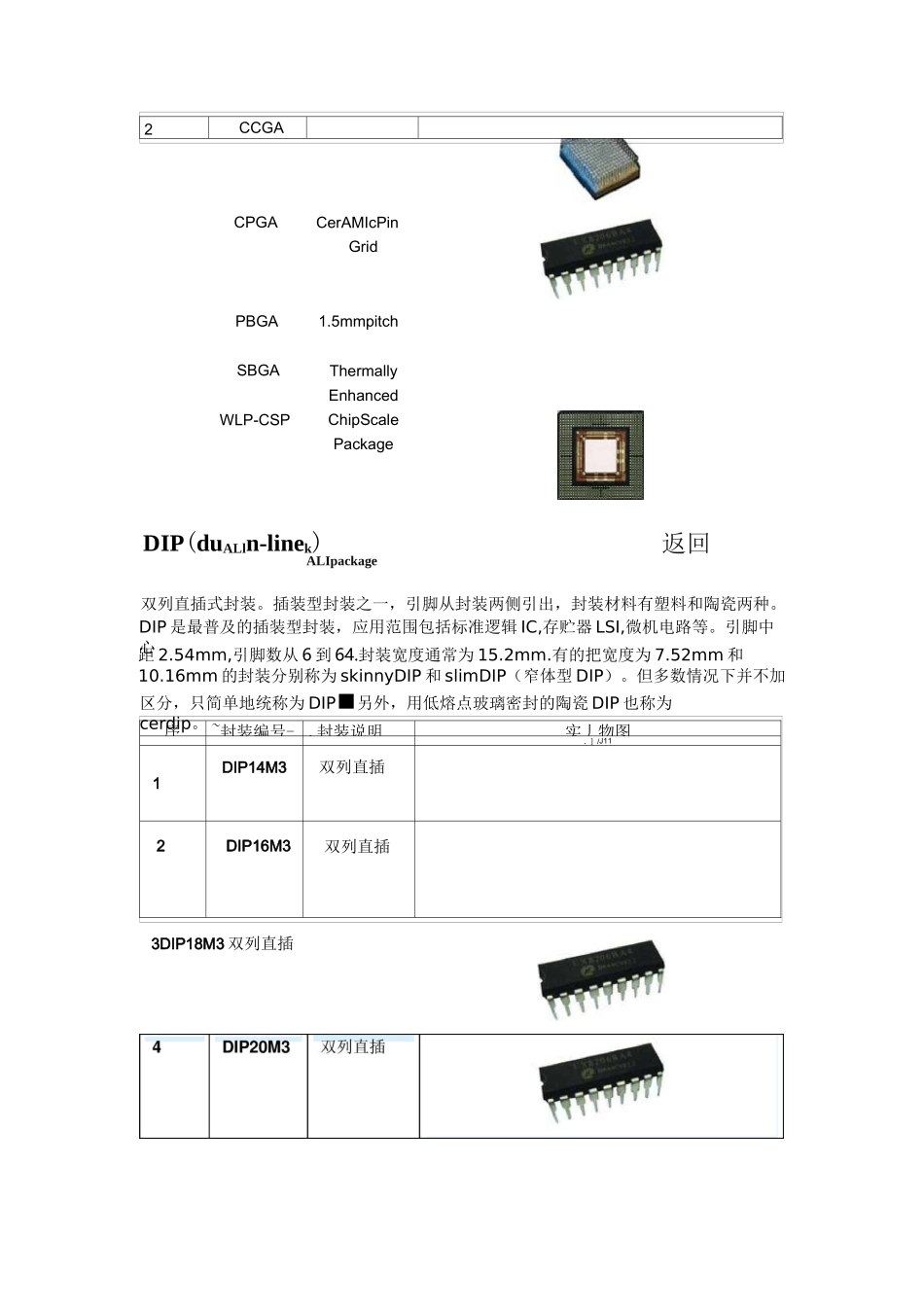

序号封装编号封装说明实物图1BGA 封装内存2CCGACPGAPBGASBGAWLP-CSPCerAMIcPinGrid1
5mmpitchThermallyEnhancedChipScalePackageDIP(duALln-linek)ALIpackage返回双列直插式封装
插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种
DIP 是最普及的插装型封装,应用范围包括标准逻辑 IC,存贮器 LSI,微机电路等
引脚中心距 2
54mm,引脚数从 6 到 64
封装宽度通常为 15
有的把宽度为 7
52mm 和10
16mm 的封装分别称为 skinnyDIP 和 slimDIP(窄体型 DIP)
但多数情况下并不加序~封装编号-
封装说明实丿物图、]/J111DIP14M3双列直插2DIP16M3双列直插区分,只简单地统称为 DIP■另外,用低熔点玻璃密封的陶瓷 DIP 也称为cerdip
3DIP18M3
