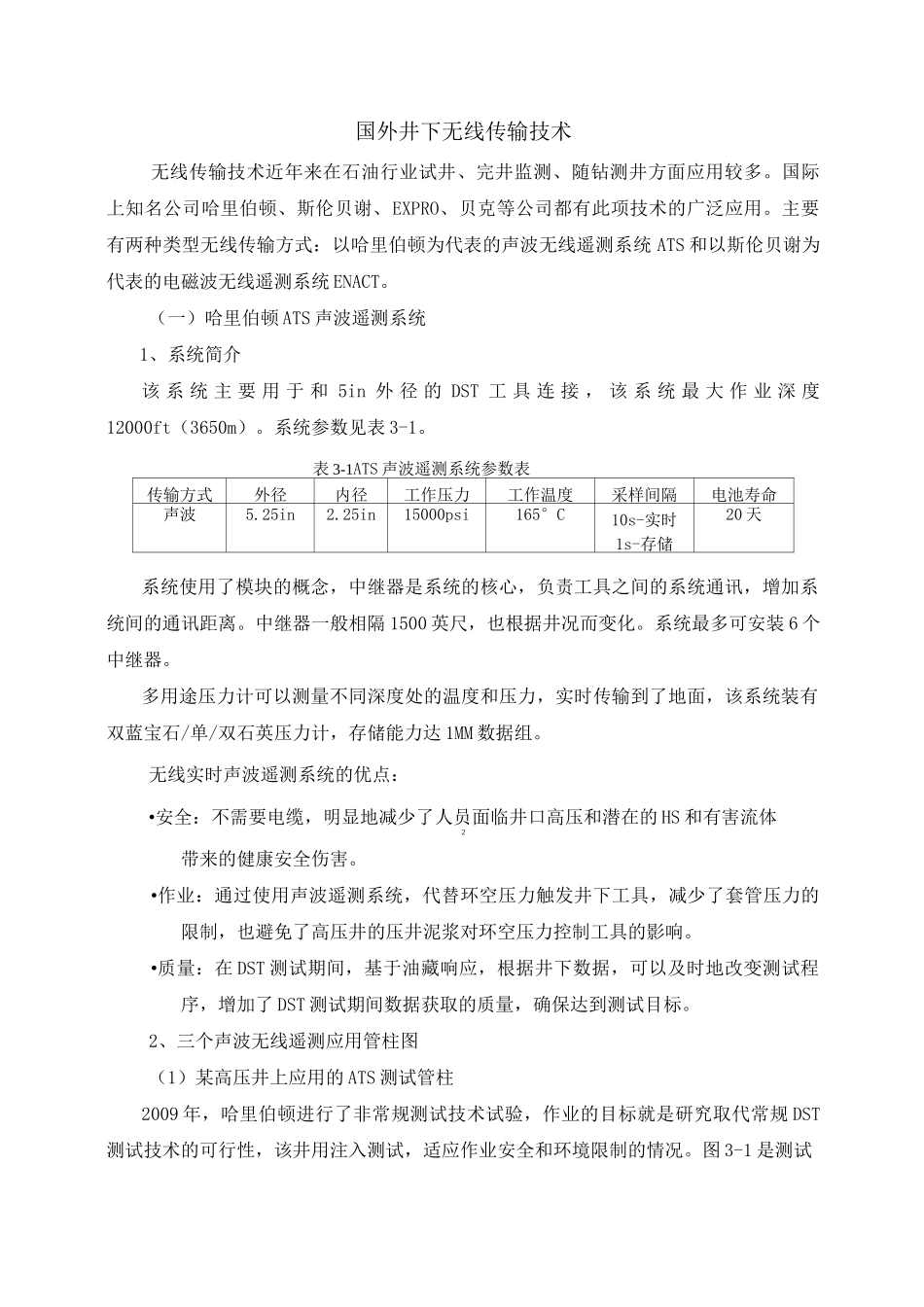

国外井下无线传输技术无线传输技术近年来在石油行业试井、完井监测、随钻测井方面应用较多。国际上知名公司哈里伯顿、斯伦贝谢、EXPRO、贝克等公司都有此项技术的广泛应用。主要有两种类型无线传输方式：以哈里伯顿为代表的声波无线遥测系统 ATS 和以斯伦贝谢为代表的电磁波无线遥测系统 ENACT。（一）哈里伯顿 ATS 声波遥测系统1、系统简介该 系 统 主 要 用 于 和 5in 外 径 的 DST 工 具 连 接 ， 该 系 统 最 大 作 业 深 度12000ft（3650m）。系统参数见表 3-1。表 3-1ATS 声波遥测系统参数表传输方式外径内径工作压力工作温度采样间隔电池寿命声波5.25in2.25in15000psi165°C10s-实时1s-存储20 天系统使用了模块的概念，中继器是系统的核心，负责工具之间的系统通讯，增加系统间的通讯距离。中继器一般相隔 1500 英尺，也根据井况而变化。系统最多可安装 6 个中继器。多用途压力计可以测量不同深度处的温度和压力，实时传输到了地面，该系统装有双蓝宝石/单/双石英压力计，存储能力达 1MM 数据组。无线实时声波遥测系统的优点：•安全：不需要电缆，明显地减少了人员面临井口高压和潜在的 HS 和有害流体2带来的健康安全伤害。•作业：通过使用声波遥测系统，代替环空压力触发井下工具，减少了套管压力的限制，也避免了高压井的压井泥浆对环空压力控制工具的影响。•质量：在 DST 测试期间，基于油藏响应，根据井下数据，可以及时地改变测试程序，增加了 DST 测试期间数据获取的质量，确保达到测试目标。2、三个声波无线遥测应用管柱图（1）某高压井上应用的 ATS 测试管柱2009 年，哈里伯顿进行了非常规测试技术试验，作业的目标就是研究取代常规 DST测试技术的可行性，该井用注入测试，适应作业安全和环境限制的情况。图 3-1 是测试测试树中继器 2-0m27/8 油管中继器3-577m中继器 4-1195m中继器 5-1804m中继器 6-1959mRD 安全循环阀OMNI 循环阀压力传感器-2080m选择测试阀-2089mRD 循环阀压力传感器封隔器-目的层-延时点火VanGu延时点火头图 3-1 高压井声波无线传输测试管柱图图 3-管柱图，包括井下压力计和声波中继器。在测试期间，来自井下压力计的数据用声波实时传送，可以恒定控制注入参数，维持在破裂压力以下。进行实时数据传送，在测试期间可以调节原程序，不需要起出工具，等待数据解释。在作业中使用无线系统起到了重要作用。因为在测试期间没有预料到产砂，妨碍...
