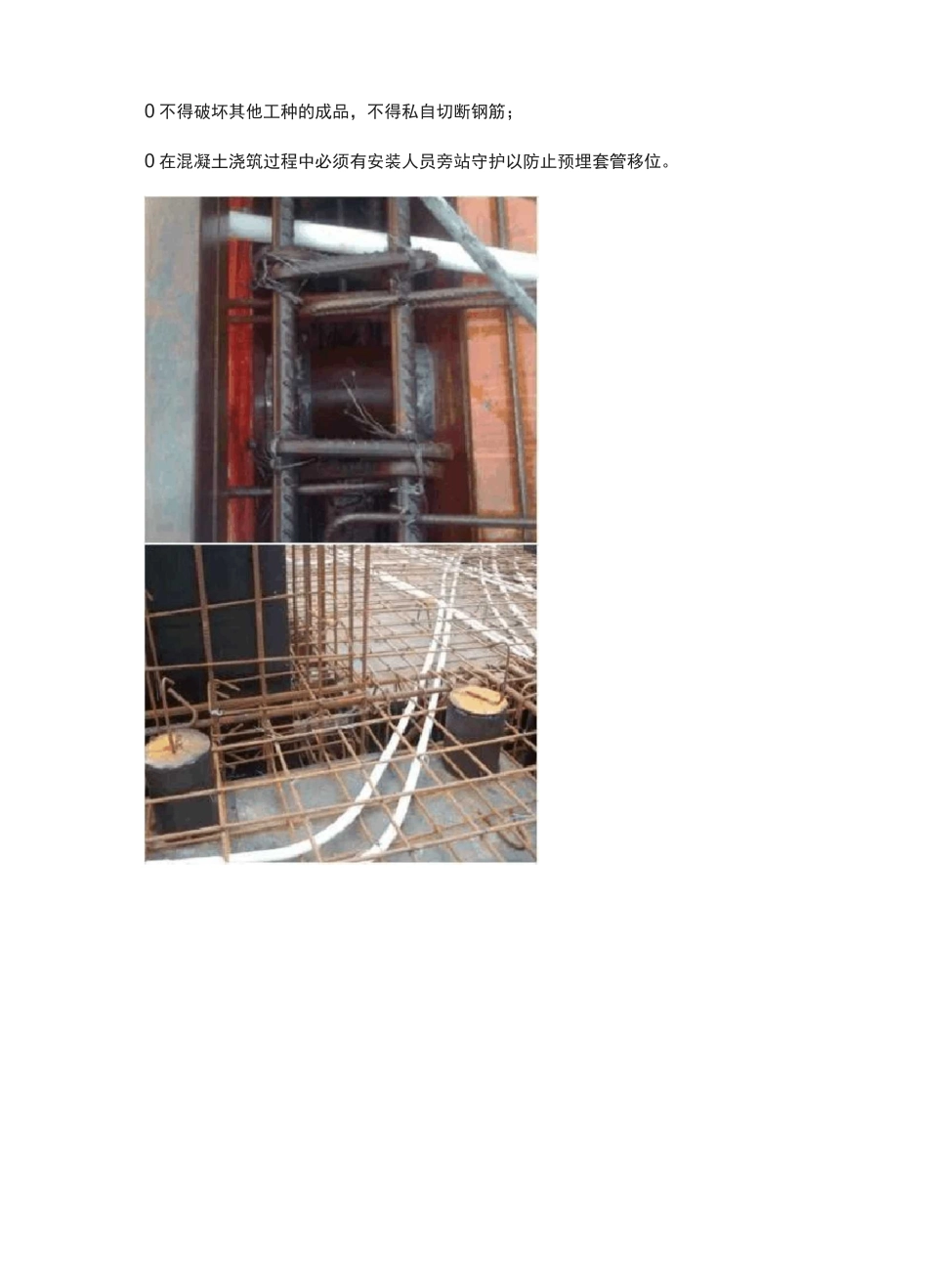

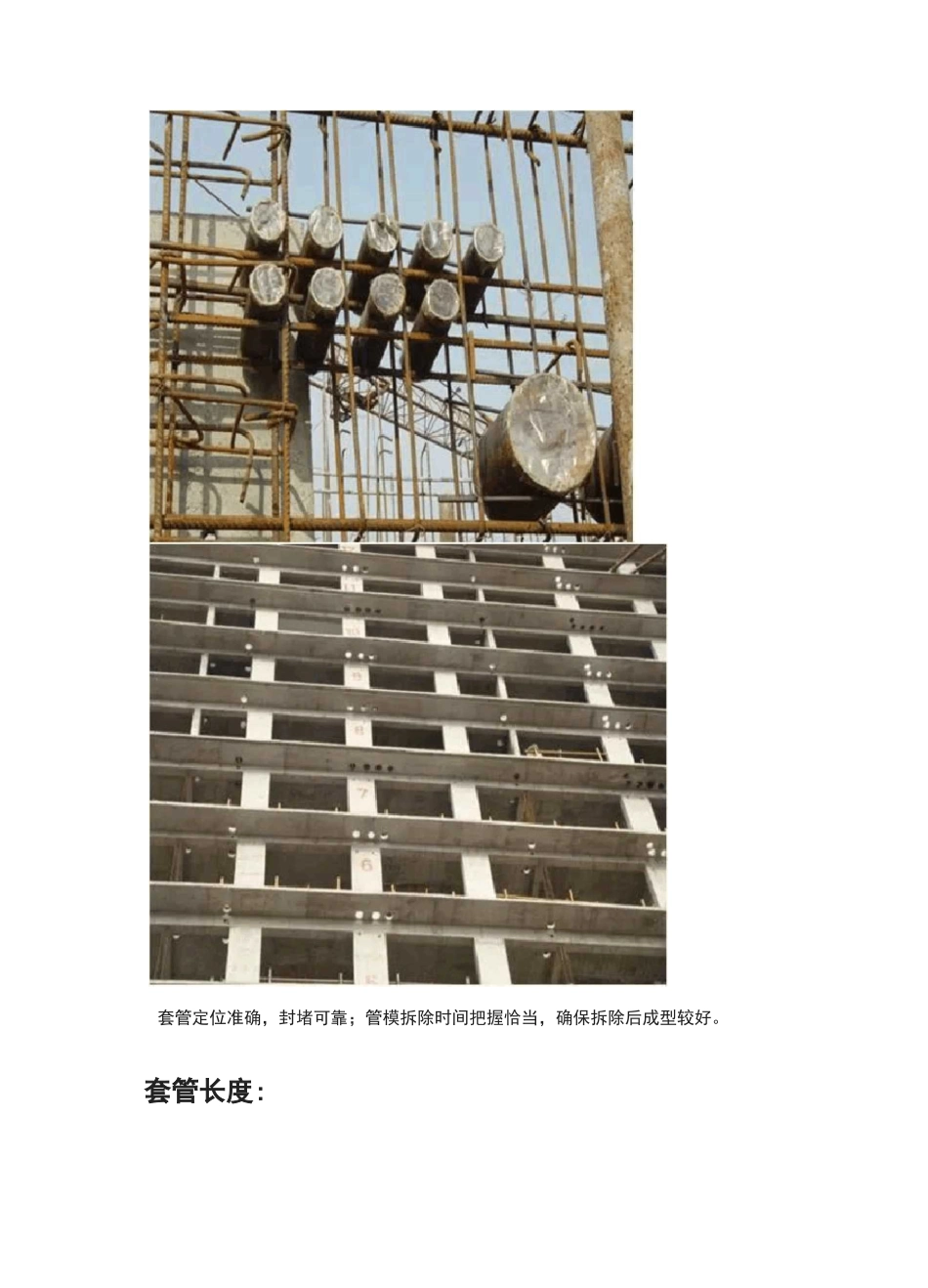

预留预埋套管的现场安装图解加工要求：0 定点加工制作：机械切割、去除毛刺、除锈并内壁防腐；0 防水套管的翼环应双面满焊，且焊缝饱满、平整、光滑、无夹渣、无气泡、无裂纹等现象，并及时清除焊渣；0 套管内采用软性物填充严密，端部用封口胶带封闭保护。套管定位:0 套管定位应准确（含标高和平面定位）；0 长距离管道连续穿梁（墙）时需弹线（或采用激光投线仪）控制管道中心线;0 排水管道连续穿墙（梁）套管需考虑管道找坡因素确定标高0 不得破坏其他工种的成品，不得私自切断钢筋；0 在混凝土浇筑过程中必须有安装人员旁站守护以防止预埋套管移位。套管定位准确，封堵可靠；管模拆除时间把握恰当，确保拆除后成型较好。套管长度:0 穿内墙（梁）套管长度同墙（梁）厚；穿越外墙时需平内外侧装饰面（装饰阶段采用 UPVC 管段来延长调节配合抹灰、保温、饰面收口）；穿楼板套管下口平板底，上口咼出建筑完成面 20mm（用水房间需咼出建筑完成面 50mm）;0 穿地下室挡土墙：套管长度应考虑防结露保温板和防水保护墙的厚度。套管长度二墙厚+防结露苯板（如有）+保护墙。0 穿地下室顶板：套管长度二顶板厚+刚性防水保护层厚度；0 穿屋面和露台：套管长度应考虑防水保护层、保温层、找坡回填层、刚性层等因素，长度应高出完成面 250mm，以便于防水肩施工；0 穿下沉卫生间：套管长度应考虑回填层因素，套管应高出卫生间楼层装饰完成面 50mm。0（备注：以上情况套管与室内侧墙面、板顶平，套管加工时需注意止水翼环应位于板中位置。）普通穿内墙（梁）套管长度同墙（梁）厚(坦HhwOHSi地下室外墙套管考虑防水保护层厚度，便于防水施工收口及后期管道安装。201T^1-1AlD3:93-PM:L地下室挡土墙防水保护层施工完成后状况外墙防水套管长度未考虑防水保护层厚度，在防水施工完成后又到处敲打保护墙及保护板找寻套管，对防水层造成破坏。成排套管组合式预埋：连续穿墙成排套管可采取批量组合式预制方式来保证预埋套管间相对定位的准确性。反梁套管预埋：上翻梁上预埋套管满足屋面排水要求（卫生间上翻梁套管预埋还需兼顾排水管道找坡标高控制要求）。墙槽制安：1 建议采用 De50PPR 管从中间剖成两半留槽（需覆膜便拆）；2、冷热水管道间距控制在 150mm 左右，避免共槽敷设，同时便于冷热水混合龙头安装及管道交叉处理。3、槽模直接绑扎在钢筋表面或钉在木模板上便于控制留槽深度。4 如采用大钢模，因模板定位具有唯一性，故可选用矩管点...
