提升机电气控制十大安全保护VIP免费

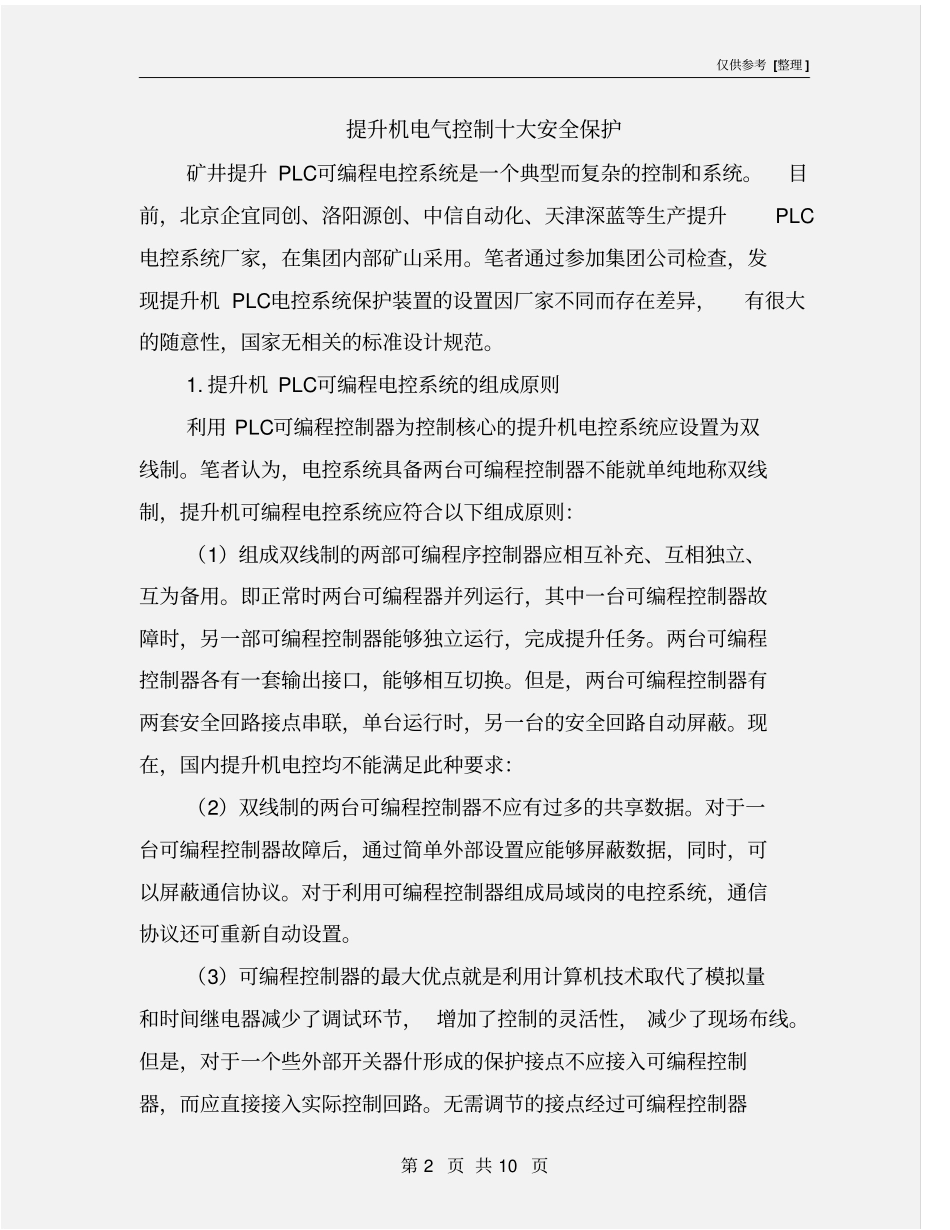

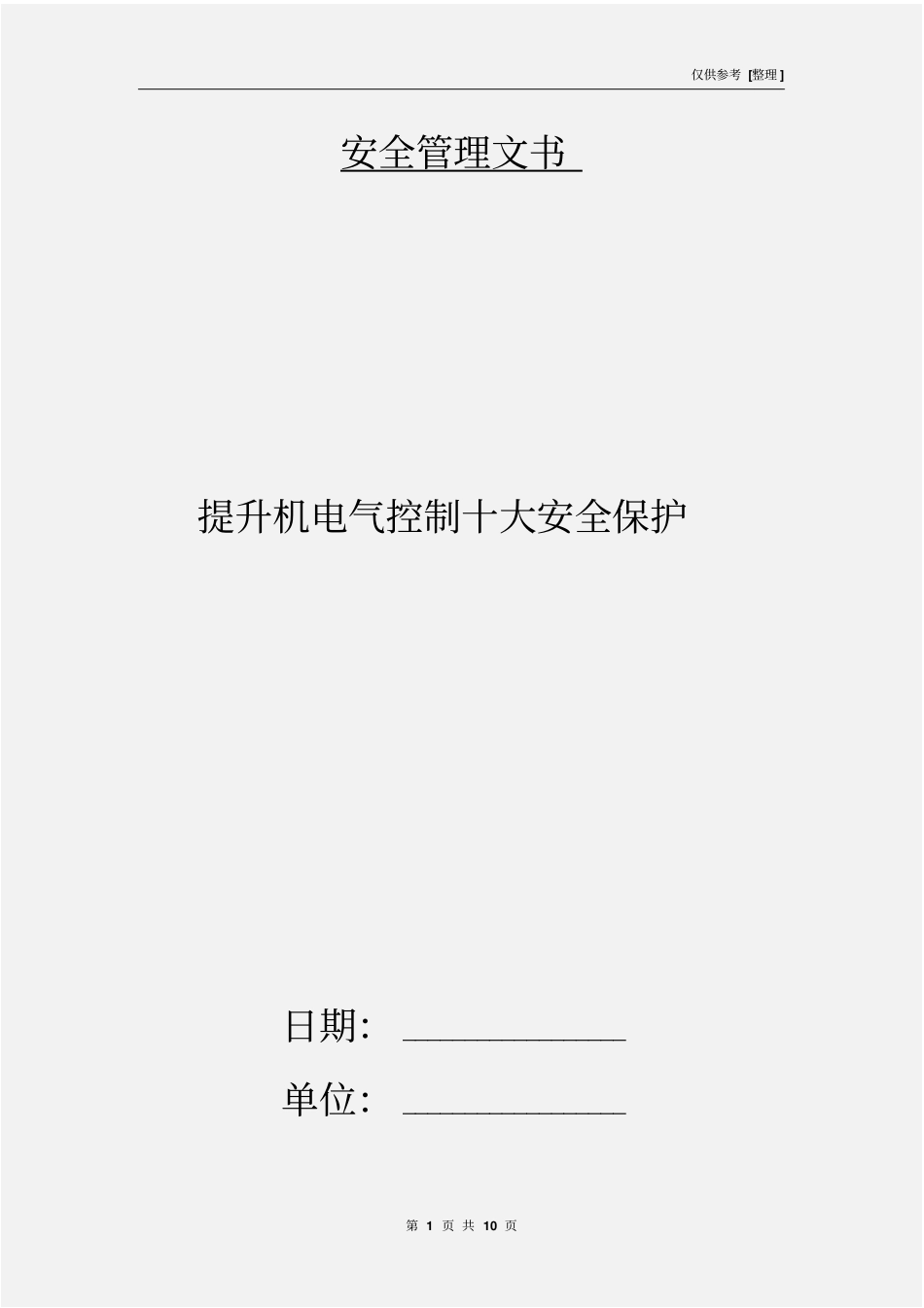

仅供参考 [整理 ] 第 1 页 共 10 页安全管理文书提升机电气控制十大安全保护日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 10 页提升机电气控制十大安全保护矿井提升 PLC可编程电控系统是一个典型而复杂的控制和系统。目前，北京企宜同创、洛阳源创、中信自动化、天津深蓝等生产提升PLC电控系统厂家，在集团内部矿山采用。笔者通过参加集团公司检查，发现提升机 PLC电控系统保护装置的设置因厂家不同而存在差异，有很大的随意性，国家无相关的标准设计规范。1. 提升机 PLC可编程电控系统的组成原则利用 PLC可编程控制器为控制核心的提升机电控系统应设置为双线制。笔者认为，电控系统具备两台可编程控制器不能就单纯地称双线制，提升机可编程电控系统应符合以下组成原则：（1）组成双线制的两部可编程序控制器应相互补充、互相独立、互为备用。即正常时两台可编程器并列运行，其中一台可编程控制器故障时，另一部可编程控制器能够独立运行，完成提升任务。两台可编程控制器各有一套输出接口，能够相互切换。但是，两台可编程控制器有两套安全回路接点串联，单台运行时，另一台的安全回路自动屏蔽。现在，国内提升机电控均不能满足此种要求：（2）双线制的两台可编程控制器不应有过多的共享数据。对于一台可编程控制器故障后，通过简单外部设置应能够屏蔽数据，同时，可以屏蔽通信协议。对于利用可编程控制器组成局域岗的电控系统，通信协议还可重新自动设置。（3）可编程控制器的最大优点就是利用计算机技术取代了模拟量和时间继电器减少了调试环节， 增加了控制的灵活性， 减少了现场布线。但是，对于一个些外部开关器什形成的保护接点不应接入可编程控制器，而应直接接入实际控制回路。无需调节的接点经过可编程控制器仅供参考 [整理 ] 第 3 页 共 10 页“二传手”控制，往往会发生不必要的事故。为增强显示功能，外部开关器件可提供多对接点，其中一对接点输入至可编程控制器。2《煤矿安全规程》（2001 版）要求的九大保护装置（1）防止过卷装置防止过卷装置应设置为四线制，即可编程电控系统主控机、 监控制分别由各自获得的脉冲行程计算出一个过卷保护点，输出串接于内部安全回路；同时井架和深度指示器又各自形成两套实际过卷装置，其接点直接串接于外部安全回路中。大部分矿井都将实际过卷接点输入至可编程控制器，然后返回控制，笔者认为不可取，原则上，四线制过卷...
