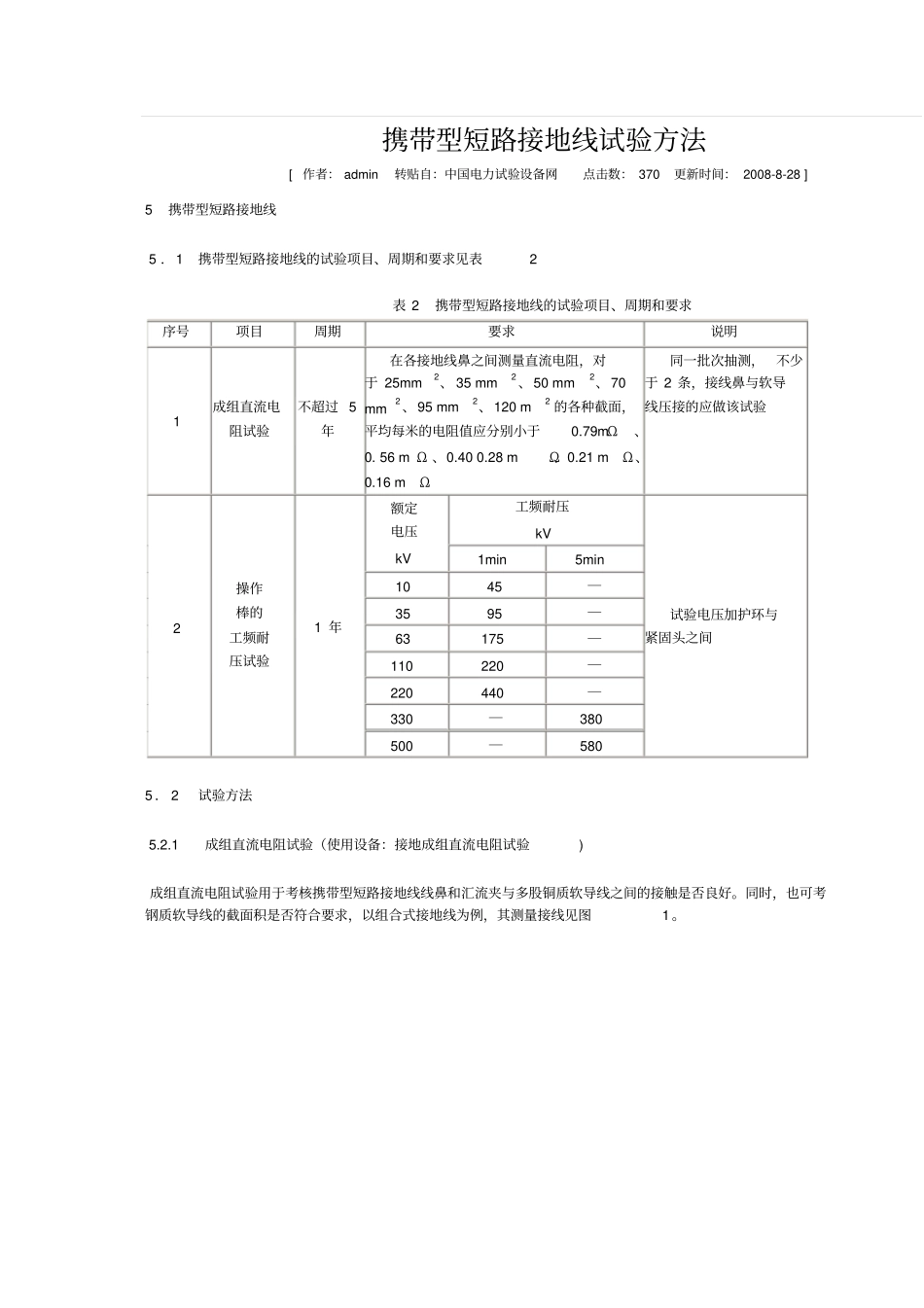

携带型短路接地线试验方法_第1页
1/2

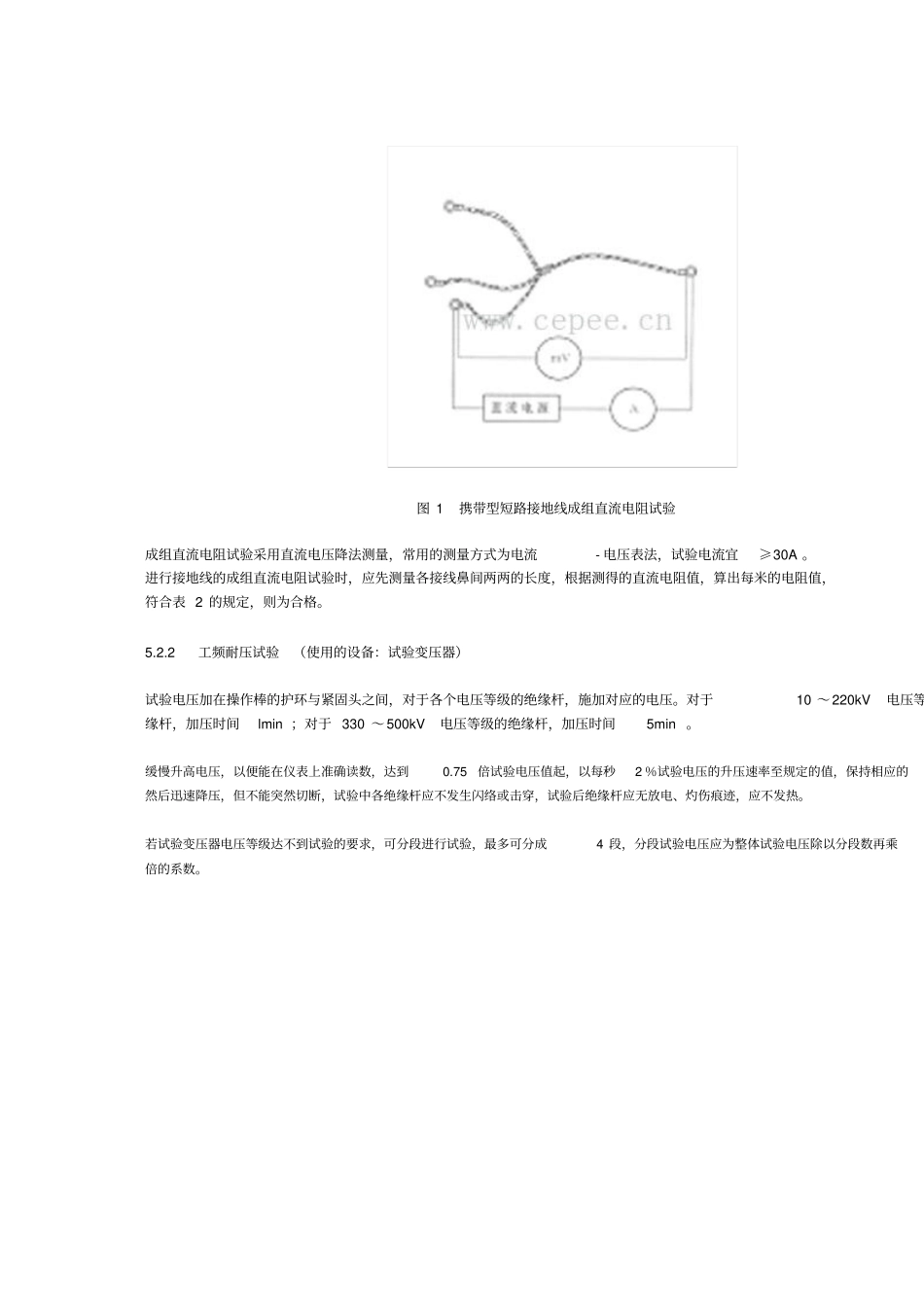

携带型短路接地线试验方法_第2页
2/2
携带型短路接地线试验方法[ 作者: admin 转贴自:中国电力试验设备网点击数: 370 更新时间: 2008-8-28 ] 5 携带型短路接地线 5 .1 携带型短路接地线的试验项目、周期和要求见表2表 2 携带型短路接地线的试验项目、周期和要求序号项目周期要求说明1成组直流电阻试验不超过 5年在各接地线鼻之间测量直流电阻,对于 25mm2、 35 mm2、50 mm2、70 mm2、95 mm2、120 m2 的各种截面,平均每米的电阻值应分别小于0.79mΩ、0. 56 m Ω 、0.40 0.28 mΩ、0.21 mΩ、0.16 mΩ同一批次抽测,不少于 2 条,接线鼻与软导线压接的应做该试验2操作棒的工频耐压试验1 年额定电压kV工频耐压kV试验电压加护环与紧固头之间1min5min1045─3595─63175─110220─220440─330─380500─5805 . 2 试验方法 5.2.1 成组直流电阻试验(使用设备:接地成组直流电阻试验)成组直流电阻试验用于考核携带型短路接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时,也可考钢质软导线的截面积是否符合要求,以组合式接地线为例,其测量接线见图1 。图 1 携带型短路接地线成组直流电阻试验成组直流电阻试验采用直流电压降法测量,常用的测量方式为电流- 电压表法,试验电流宜≥30A 。进行接地线的成组直流电阻试验时,应先测量各接线鼻间两两的长度,根据测得的直流电阻值,算出每米的电阻值,符合表 2 的规定,则为合格。5.2.2 工频耐压试验(使用的设备:试验变压器)试验电压加在操作棒的护环与紧固头之间,对于各个电压等级的绝缘杆,施加对应的电压。对于10 ~220kV电压等缘杆,加压时间lmin ;对于 330 ~500kV电压等级的绝缘杆,加压时间5min 。缓慢升高电压,以便能在仪表上准确读数,达到0.75倍试验电压值起,以每秒2 %试验电压的升压速率至规定的值,保持相应的然后迅速降压,但不能突然切断,试验中各绝缘杆应不发生闪络或击穿,试验后绝缘杆应无放电、灼伤痕迹,应不发热。若试验变压器电压等级达不到试验的要求,可分段进行试验,最多可分成4 段,分段试验电压应为整体试验电压除以分段数再乘倍的系数。
