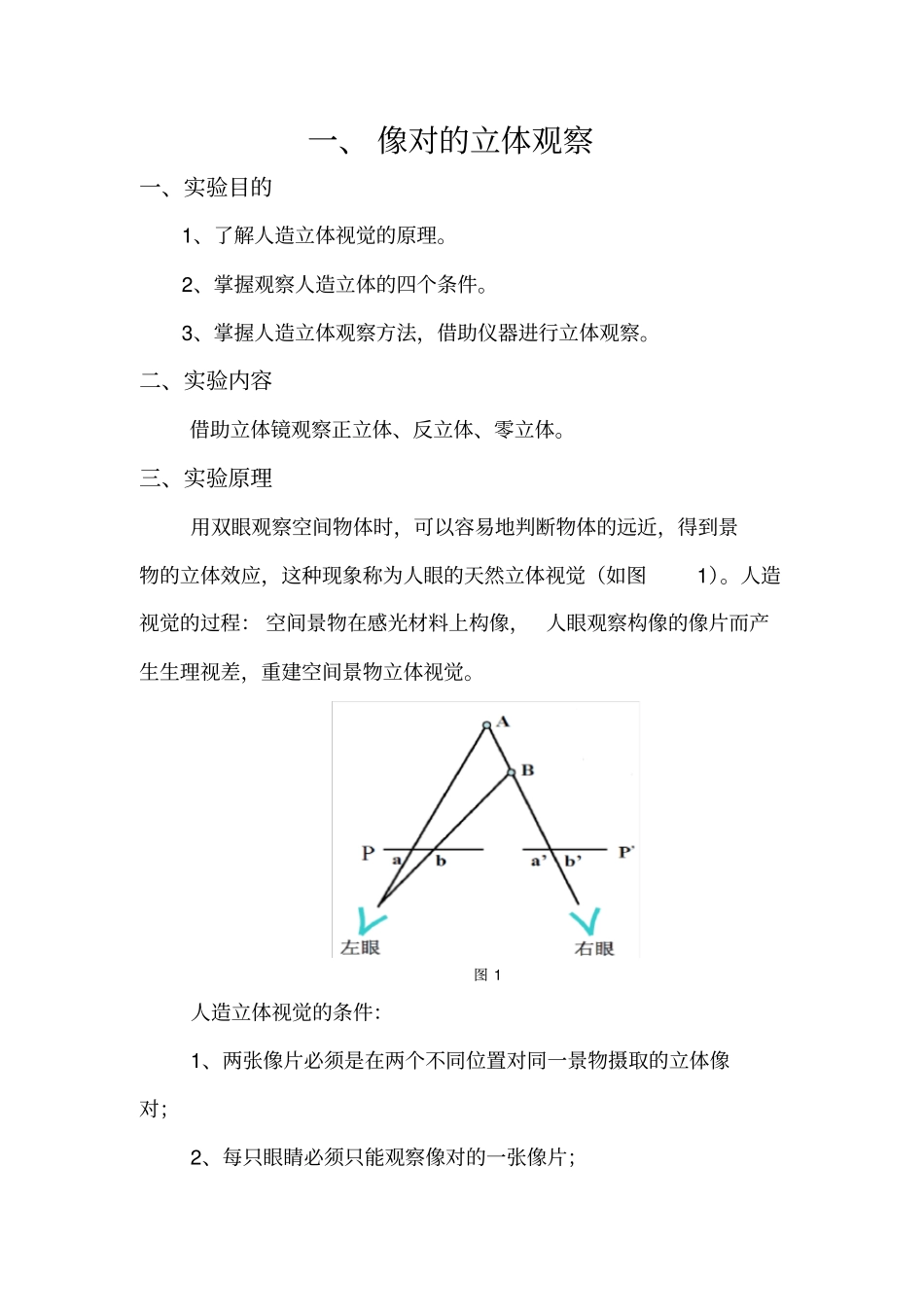

摄影测量基础实验报告一、 像对的立体观察一、实验目的1、了解人造立体视觉的原理。2、掌握观察人造立体的四个条件。3、掌握人造立体观察方法，借助仪器进行立体观察。二、实验内容借助立体镜观察正立体、反立体、零立体。三、实验原理用双眼观察空间物体时，可以容易地判断物体的远近，得到景物的立体效应，这种现象称为人眼的天然立体视觉（如图1）。人造视觉的过程： 空间景物在感光材料上构像，人眼观察构像的像片而产生生理视差，重建空间景物立体视觉。图 1 人造立体视觉的条件：1、两张像片必须是在两个不同位置对同一景物摄取的立体像对；2、每只眼睛必须只能观察像对的一张像片；3、两像片上相同景物（同名像点）的连线和眼睛基线应大致平行；4、两像片的比例尺相近（差别 <15%），否则需要 ZOOM系统等进行调节。四、实验仪器桥式立体镜、反光立体镜五、实验步骤1、理解人造立体观察的原理和方法， 了解人造立体视觉的条件，和人造立体视觉的条件。2、区分立体像对的左片和右片；3、将航空像对置于立体镜下，像对的基线应与眼睛平行，即找出立体像对的同名像点的连线方向与眼睛基线大致平行，同名像点重合。每只眼睛分别看一张像片，即左眼看左像片，右眼看右像片。4、注意使像片上地形地物的阴影投向自己。因为人对物体的立体感觉习惯与光源来自前方， 阴影投向自己， 这样才能是判读效果正确，否则会引起反立体效应。5、用左右手的食指分别指向两张像片上的共同标志点，然后移动其中一张像片， 使两手指重合， 即表示两像片的共同标志一只眼分别看一张像片。6、按照以下方式观察立体像对：①左眼看左像片，右眼看右像片；结果：正立体效应；②左眼看右像片，右眼看左像片；结果：反立体效应；③左片逆时针旋转90 度，右片顺时针旋转90 度，左眼看左像片，右眼看右像片；结果：零立体效应。如图2 所示：六、实验结果通过认真的操作，清晰观察到了像片的三种立体视觉（正立体、反立体、零立体）。二、 航空影像的 4D产品生产一、实验目的通过本次实验，了解4D 产品的生产过程，熟悉使用Virtuo NT全数字摄影测量系统生产4D 产品的过程，掌握生产过程中各中步骤的原理，加深对有关理论知识的理解。1、了解 Virtuo NT数字摄影测量系统的功能；2、掌握 Virtuo NT数字测量系统作业流程；3、加深对数字摄影测量基本理论、方法和过程的理解；4、培养实际动手能力。二、实验内容完成 Virtuo NT系统的一些简单操作， 例...
