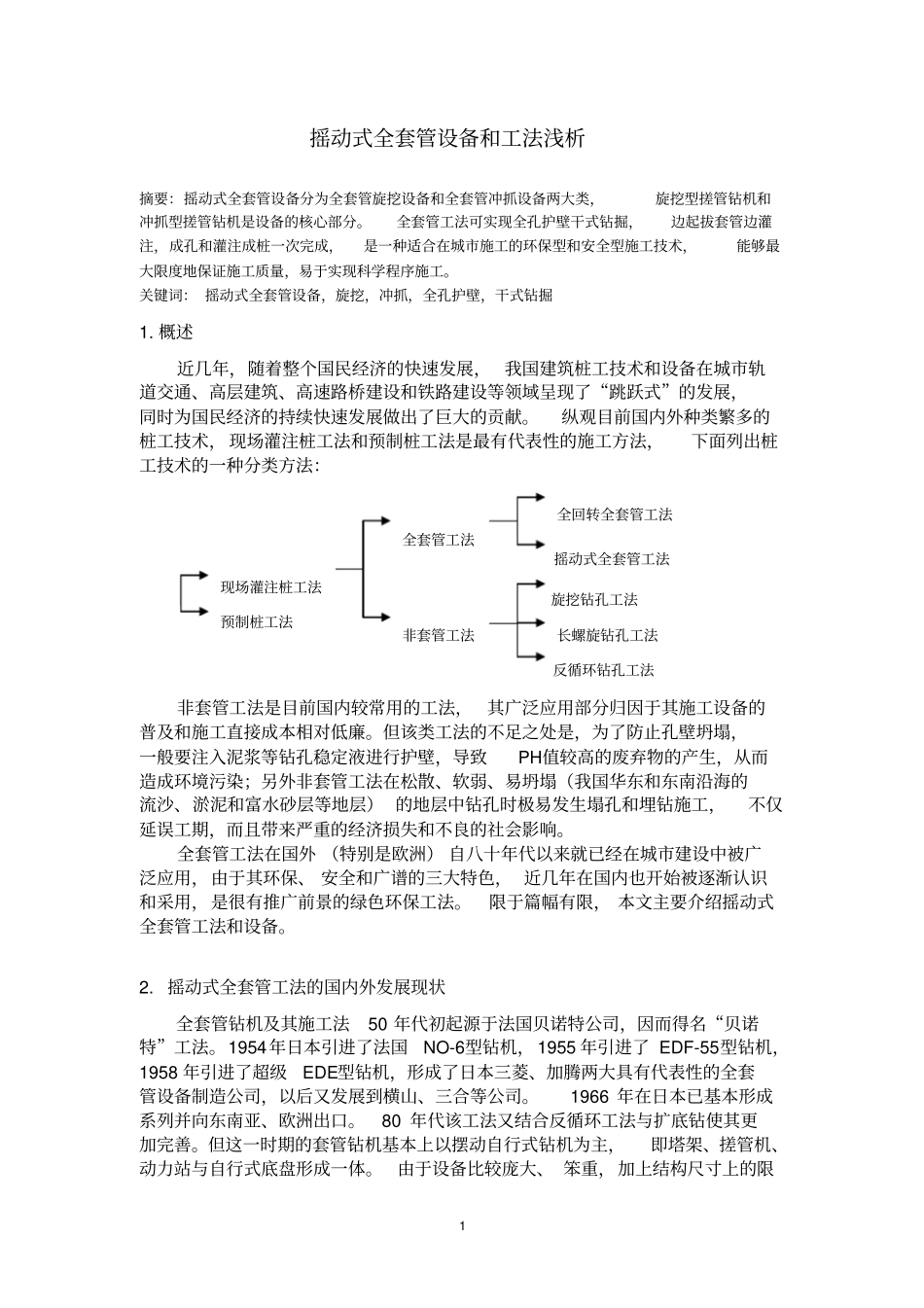

1 摇动式全套管设备和工法浅析摘要：摇动式全套管设备分为全套管旋挖设备和全套管冲抓设备两大类，旋挖型搓管钻机和冲抓型搓管钻机是设备的核心部分。全套管工法可实现全孔护壁干式钻掘，边起拔套管边灌注，成孔和灌注成桩一次完成，是一种适合在城市施工的环保型和安全型施工技术，能够最大限度地保证施工质量，易于实现科学程序施工。关键词： 摇动式全套管设备，旋挖，冲抓，全孔护壁，干式钻掘1. 概述近几年，随着整个国民经济的快速发展， 我国建筑桩工技术和设备在城市轨道交通、高层建筑、高速路桥建设和铁路建设等领域呈现了“跳跃式”的发展，同时为国民经济的持续快速发展做出了巨大的贡献。纵观目前国内外种类繁多的桩工技术， 现场灌注桩工法和预制桩工法是最有代表性的施工方法，下面列出桩工技术的一种分类方法：非套管工法是目前国内较常用的工法，其广泛应用部分归因于其施工设备的普及和施工直接成本相对低廉。但该类工法的不足之处是，为了防止孔壁坍塌，一般要注入泥浆等钻孔稳定液进行护壁，导致PH值较高的废弃物的产生，从而造成环境污染；另外非套管工法在松散、软弱、易坍塌（我国华东和东南沿海的流沙、淤泥和富水砂层等地层） 的地层中钻孔时极易发生塌孔和埋钻施工，不仅延误工期，而且带来严重的经济损失和不良的社会影响。全套管工法在国外 （特别是欧洲） 自八十年代以来就已经在城市建设中被广泛应用，由于其环保、 安全和广谱的三大特色， 近几年在国内也开始被逐渐认识和采用，是很有推广前景的绿色环保工法。限于篇幅有限， 本文主要介绍摇动式全套管工法和设备。2. 摇动式全套管工法的国内外发展现状全套管钻机及其施工法50 年代初起源于法国贝诺特公司，因而得名“贝诺特”工法。1954年日本引进了法国NO-6型钻机， 1955 年引进了 EDF-55型钻机，1958 年引进了超级EDE型钻机，形成了日本三菱、加腾两大具有代表性的全套管设备制造公司，以后又发展到横山、三合等公司。1966 年在日本已基本形成系列并向东南亚、欧洲出口。80 年代该工法又结合反循环工法与扩底钻使其更加完善。但这一时期的套管钻机基本上以摆动自行式钻机为主，即塔架、搓管机、动力站与自行式底盘形成一体。由于设备比较庞大、 笨重，加上结构尺寸上的限全套管工法非套管工法全回转全套管工法摇动式全套管工法旋挖钻孔工法反循环钻孔工法长螺旋钻孔工法现场灌注桩工法预制桩工法2 制，搓管角度比较小，灵活性差，成孔直径...
