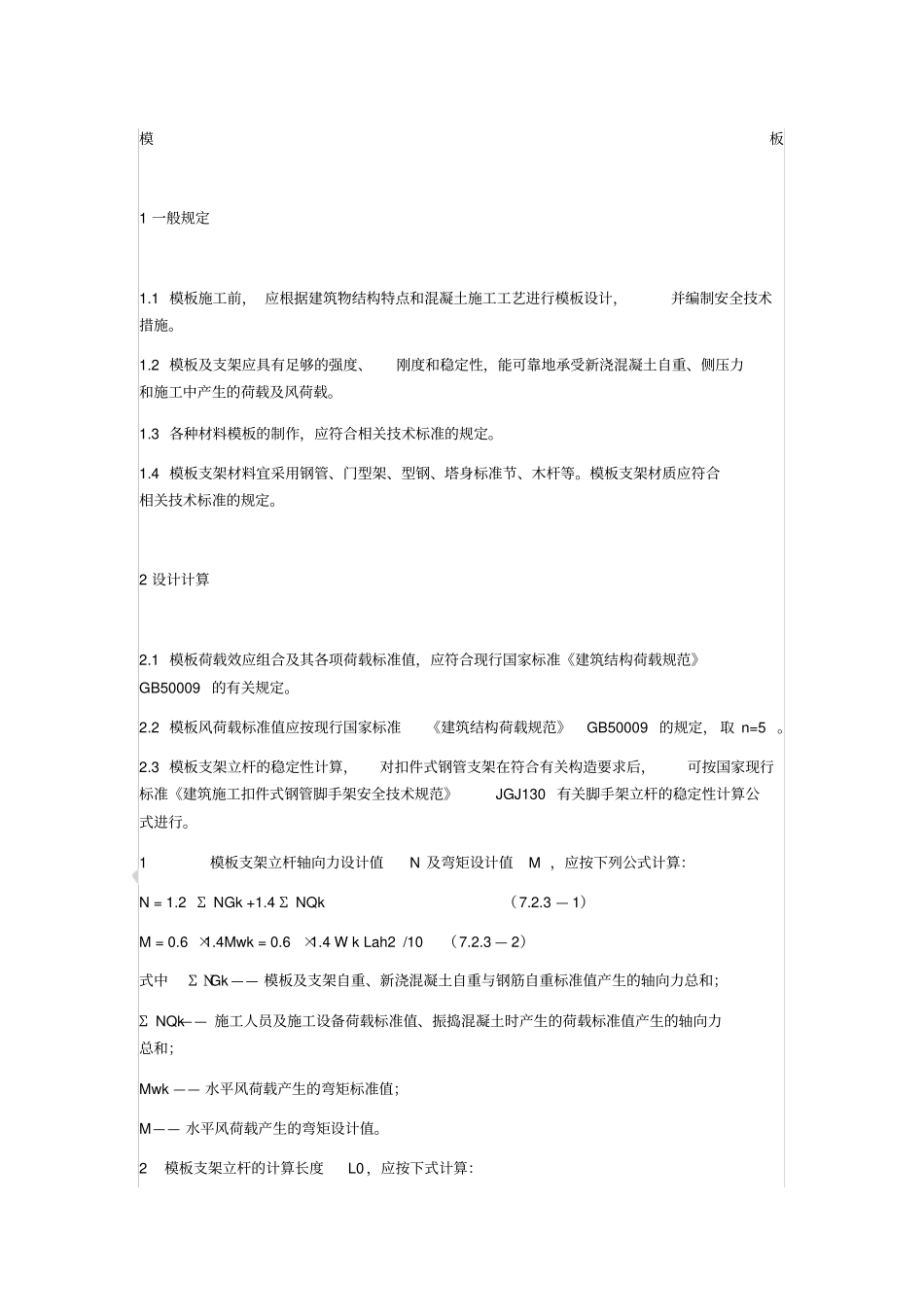

支撑系统技术规范_第1页
1/3

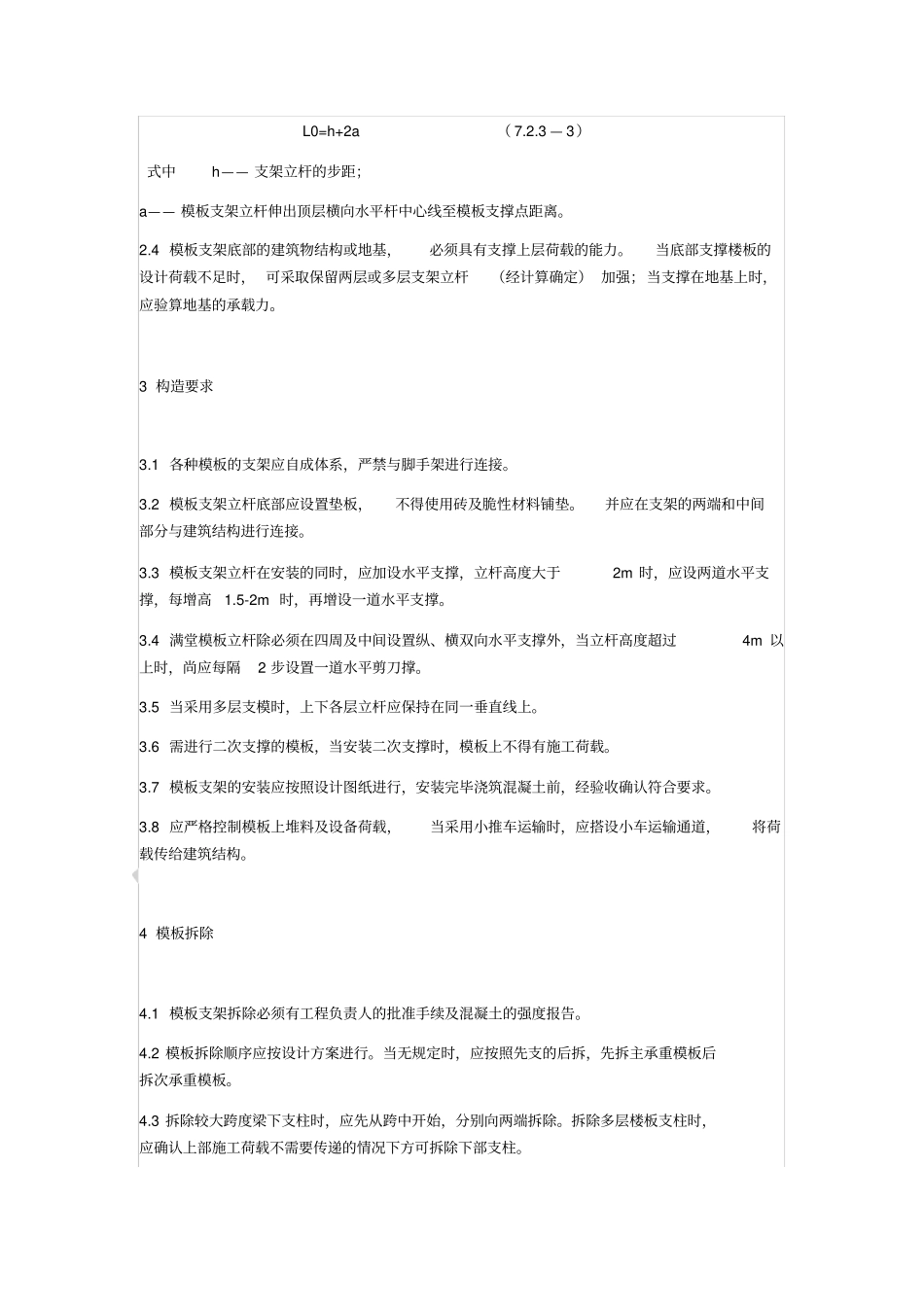

支撑系统技术规范_第2页
2/3

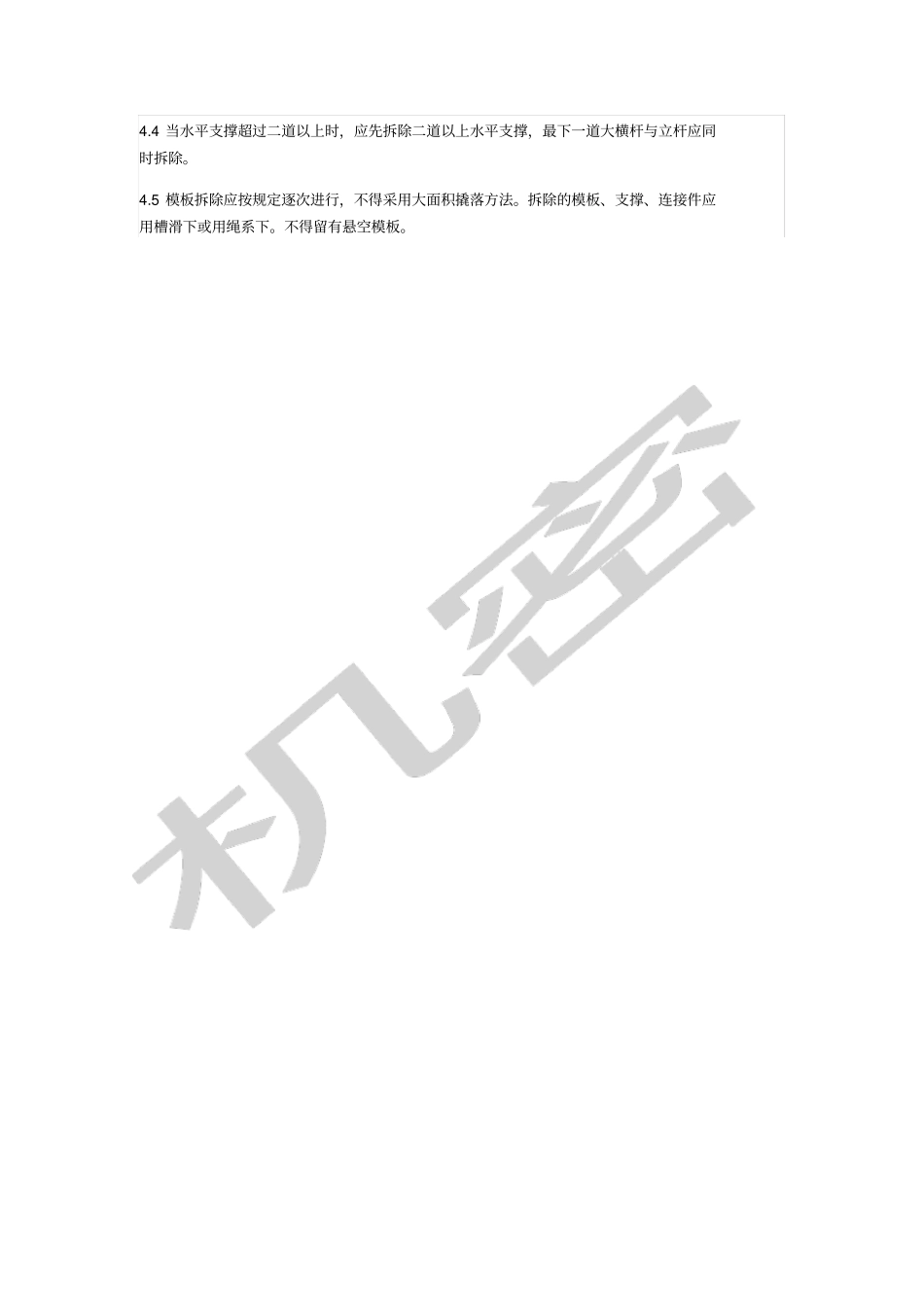

支撑系统技术规范_第3页
3/3
模板1 一般规定1.1 模板施工前, 应根据建筑物结构特点和混凝土施工工艺进行模板设计,并编制安全技术措施。1.2 模板及支架应具有足够的强度、刚度和稳定性,能可靠地承受新浇混凝土自重、侧压力和施工中产生的荷载及风荷载。1.3 各种材料模板的制作,应符合相关技术标准的规定。1.4 模板支架材料宜采用钢管、门型架、型钢、塔身标准节、木杆等。模板支架材质应符合相关技术标准的规定。2 设计计算2.1 模板荷载效应组合及其各项荷载标准值,应符合现行国家标准《建筑结构荷载规范》GB50009 的有关规定。2.2 模板风荷载标准值应按现行国家标准《建筑结构荷载规范》GB50009 的规定, 取 n=5 。2.3 模板支架立杆的稳定性计算,对扣件式钢管支架在符合有关构造要求后,可按国家现行标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130 有关脚手架立杆的稳定性计算公式进行。1 模板支架立杆轴向力设计值N 及弯矩设计值M ,应按下列公式计算:N = 1.2 Σ NGk +1.4 Σ NQk (7.2.3 — 1)M = 0.6 ×1.4Mwk = 0.6×1.4 W k Lah2 /10 (7.2.3 — 2)式中Σ NGk —— 模板及支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力总和;Σ NQk—— 施工人员及施工设备荷载标准值、振捣混凝土时产生的荷载标准值产生的轴向力总和;Mwk —— 水平风荷载产生的弯矩标准值;M—— 水平风荷载产生的弯矩设计值。2 模板支架立杆的计算长度L0 ,应按下式计算:L0=h+2a ( 7.2.3 — 3)式中h—— 支架立杆的步距;a—— 模板支架立杆伸出顶层横向水平杆中心线至模板支撑点距离。2.4 模板支架底部的建筑物结构或地基,必须具有支撑上层荷载的能力。当底部支撑楼板的设计荷载不足时, 可采取保留两层或多层支架立杆(经计算确定) 加强;当支撑在地基上时,应验算地基的承载力。3 构造要求3.1 各种模板的支架应自成体系,严禁与脚手架进行连接。3.2 模板支架立杆底部应设置垫板,不得使用砖及脆性材料铺垫。并应在支架的两端和中间部分与建筑结构进行连接。3.3 模板支架立杆在安装的同时,应加设水平支撑,立杆高度大于2m 时,应设两道水平支撑,每增高1.5-2m 时,再增设一道水平支撑。3.4 满堂模板立杆除必须在四周及中间设置纵、横双向水平支撑外,当立杆高度超过4m 以上时,尚应每隔2 步设置一道水平剪刀撑。3.5 当采用多层支模时,上下各层立杆应保持在同一垂直线上。3.6 需进行二次支撑...
