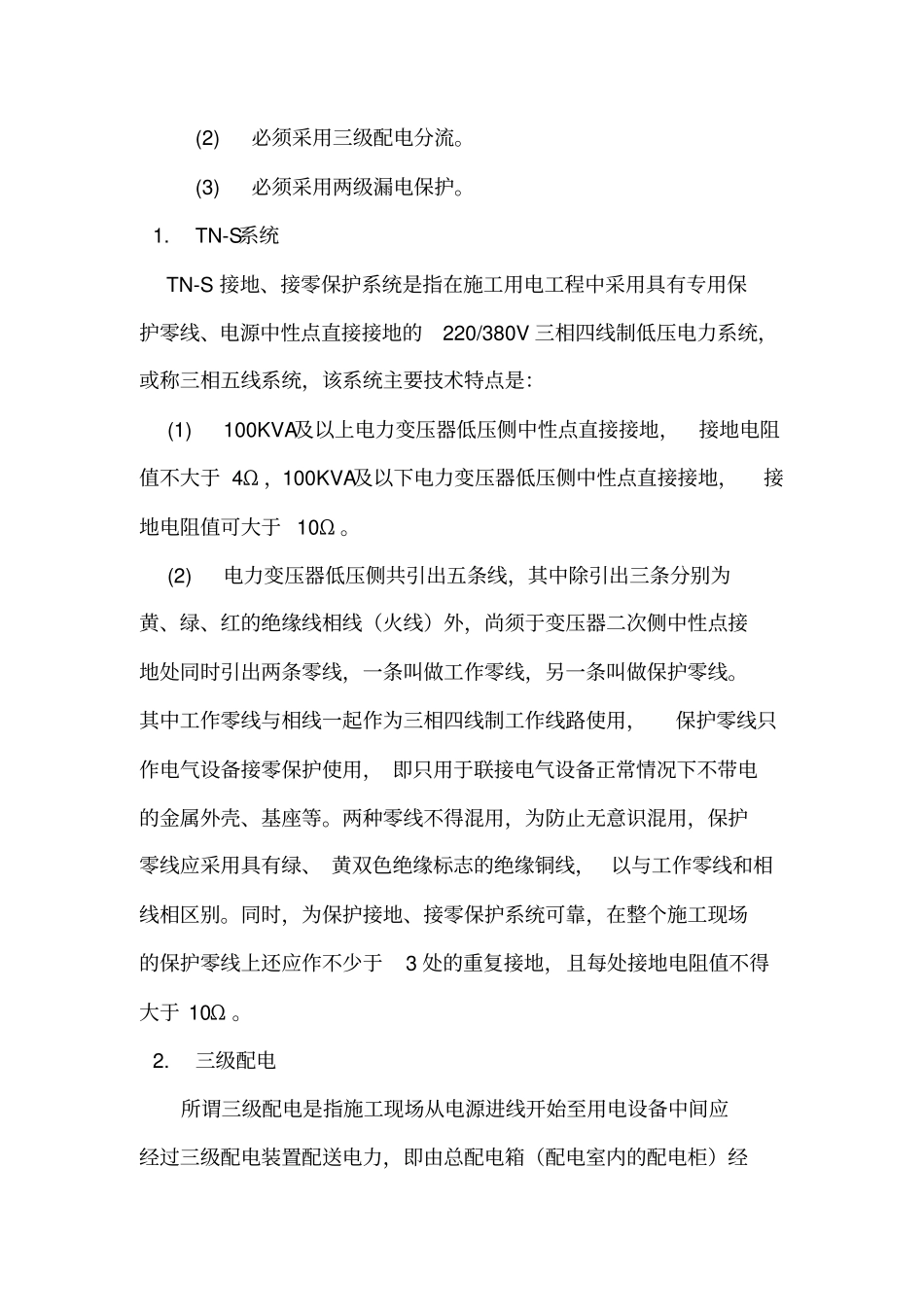

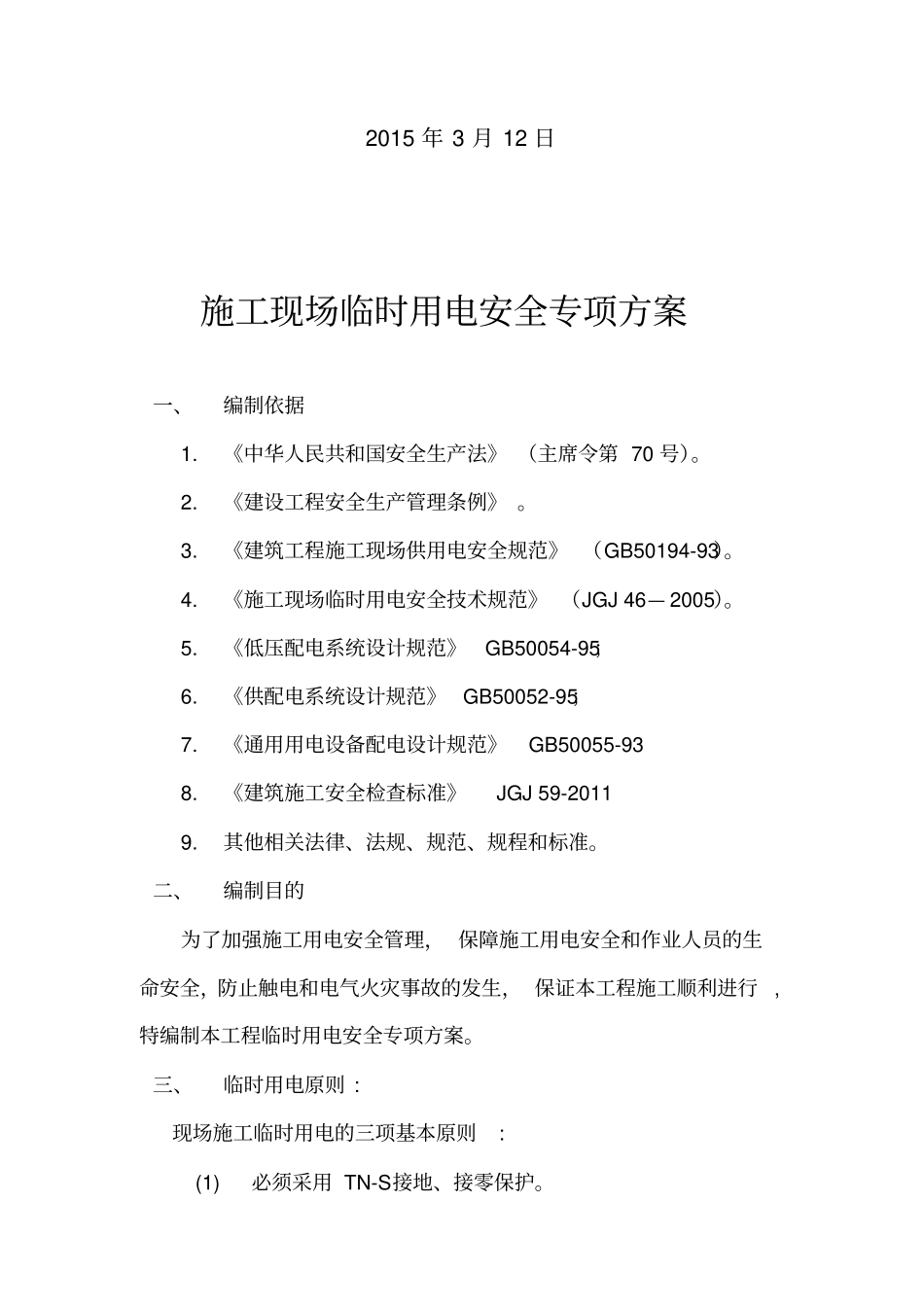

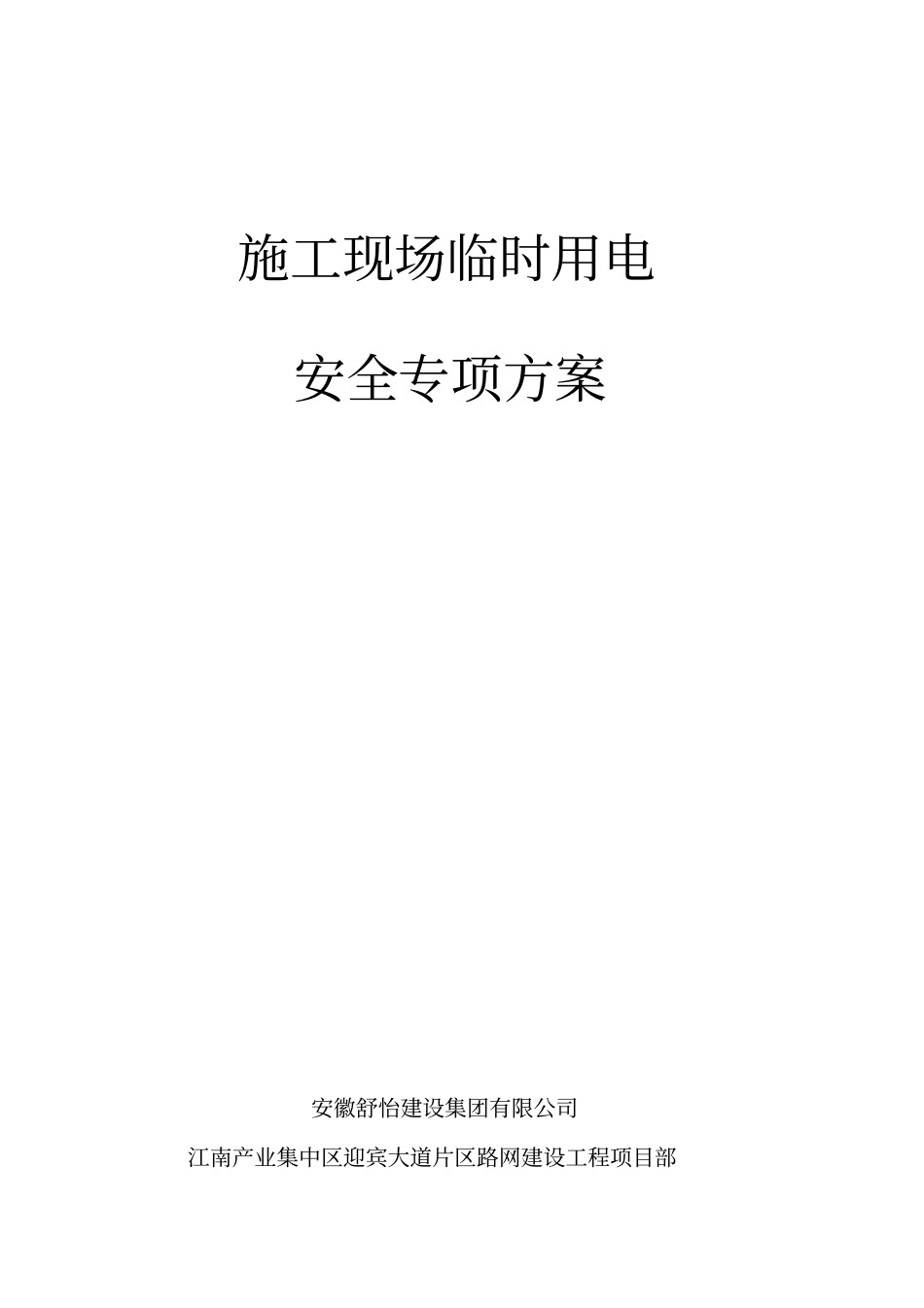

施工现场临时用电安全专项方案安徽舒怡建设集团有限公司江南产业集中区迎宾大道片区路网建设工程项目部2015 年 3 月 12 日施工现场临时用电安全专项方案一、编制依据1.《中华人民共和国安全生产法》 （主席令第 70 号）。2.《建设工程安全生产管理条例》 。3.《建筑工程施工现场供用电安全规范》 （GB50194-93）。4.《施工现场临时用电安全技术规范》 （JGJ 46— 2005）。5.《低压配电系统设计规范》GB50054-95；6.《供配电系统设计规范》GB50052-95；7.《通用用电设备配电设计规范》GB50055-93 8.《建筑施工安全检查标准》 JGJ 59-2011 9.其他相关法律、法规、规范、规程和标准。二、编制目的为了加强施工用电安全管理， 保障施工用电安全和作业人员的生命安全，防止触电和电气火灾事故的发生， 保证本工程施工顺利进行,特编制本工程临时用电安全专项方案。三、临时用电原则 : 现场施工临时用电的三项基本原则: (1)必须采用 TN-S接地、接零保护。(2)必须采用三级配电分流。(3)必须采用两级漏电保护。1.TN-S系统TN-S 接地、接零保护系统是指在施工用电工程中采用具有专用保护零线、电源中性点直接接地的220/380V 三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：(1)100KVA及以上电力变压器低压侧中性点直接接地，接地电阻值不大于 4Ω ，100KVA及以下电力变压器低压侧中性点直接接地，接地电阻值可大于 10Ω 。(2)电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用， 即只用于联接电气设备正常情况下不带电的金属外壳、基座等。两种零线不得混用，为防止无意识混用，保护零线应采用具有绿、 黄双色绝缘标志的绝缘铜线， 以与工作零线和相线相区别。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3 处的重复接地，且每处接地电阻值不得大于 10Ω 。2.三级配电所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。而开关箱作为末级配电装置，与用电设备之间必须实行“一机一闸...
