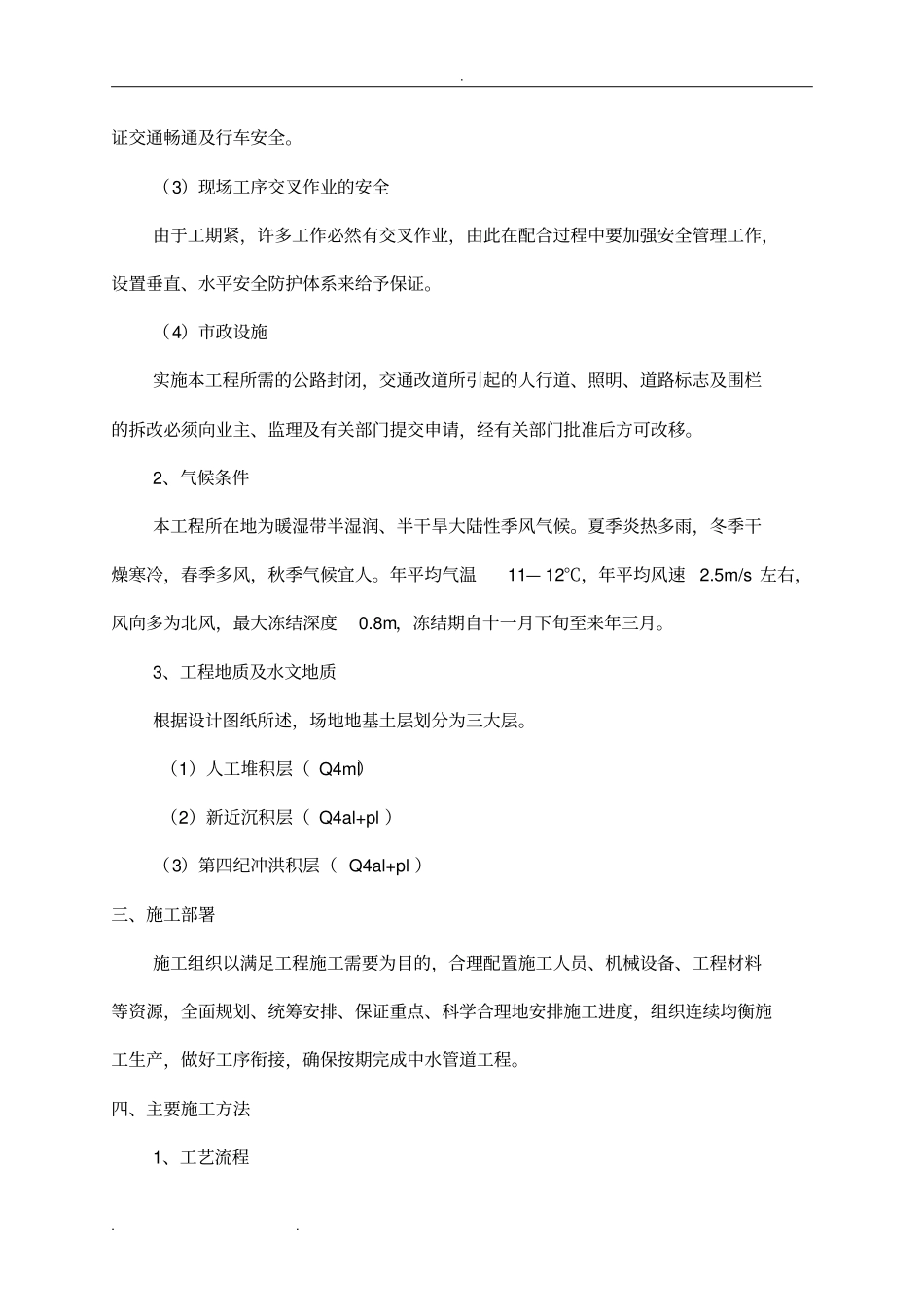

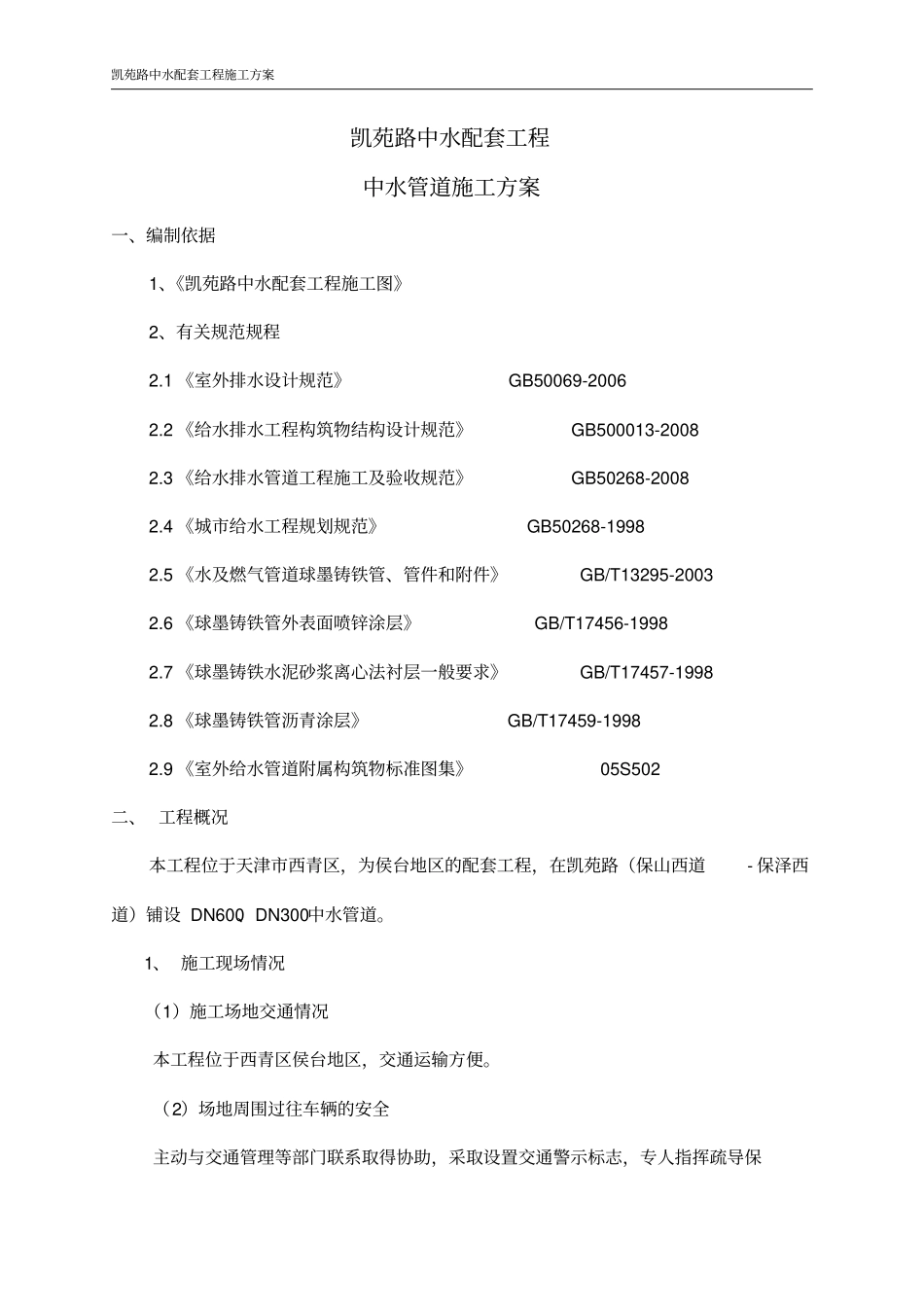

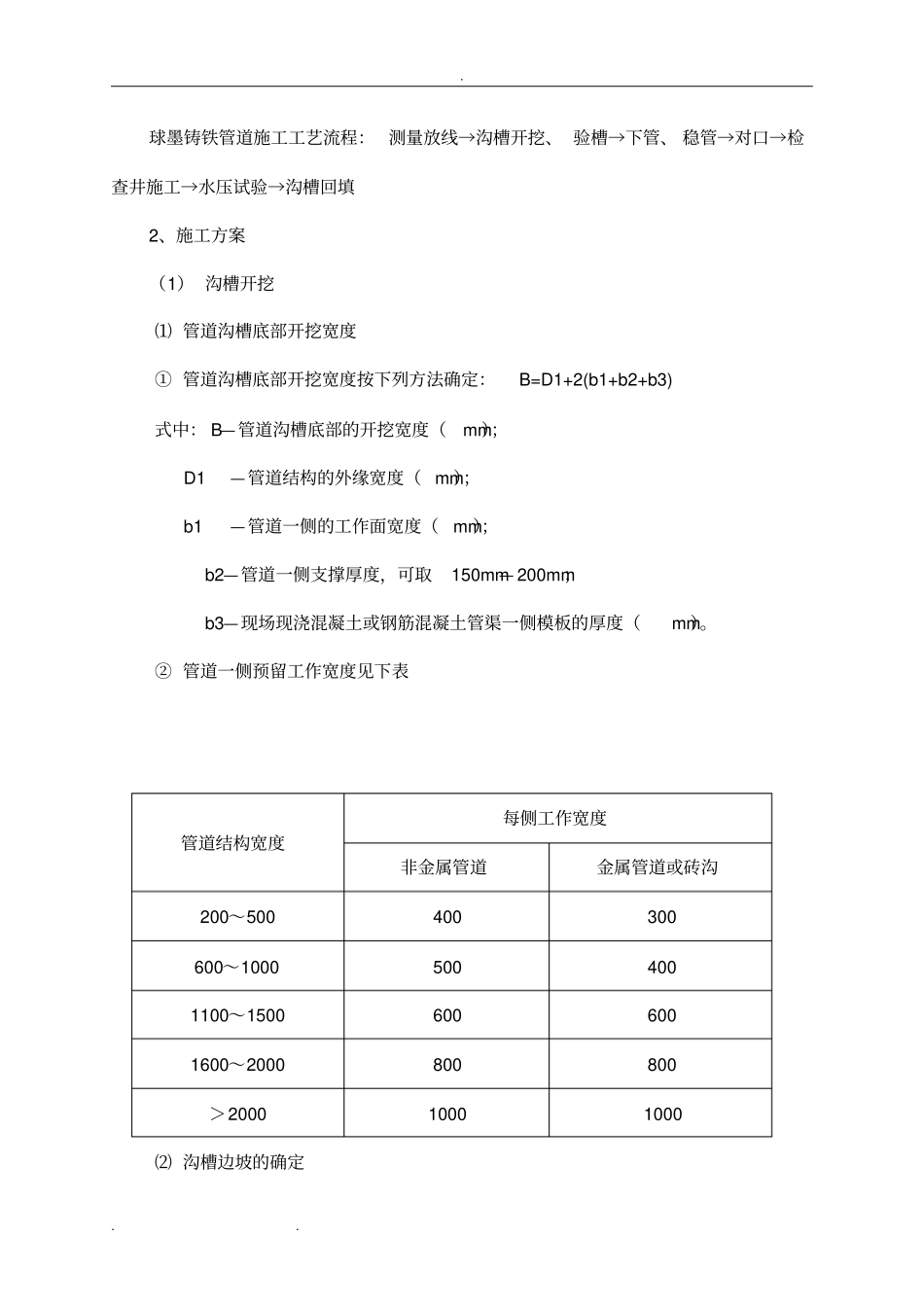

凯苑路中水配套工程施工方案凯苑路中水配套工程中水管道施工方案一、编制依据1、《凯苑路中水配套工程施工图》2、有关规范规程2.1 《室外排水设计规范》 GB50069-2006 2.2 《给水排水工程构筑物结构设计规范》 GB500013-2008 2.3 《给水排水管道工程施工及验收规范》 GB50268-2008 2.4 《城市给水工程规划规范》 GB50268-1998 2.5 《水及燃气管道球墨铸铁管、管件和附件》 GB/T13295-2003 2.6 《球墨铸铁管外表面喷锌涂层》 GB/T17456-1998 2.7 《球墨铸铁水泥砂浆离心法衬层一般要求》 GB/T17457-1998 2.8 《球墨铸铁管沥青涂层》 GB/T17459-1998 2.9 《室外给水管道附属构筑物标准图集》 05S502 二、 工程概况本工程位于天津市西青区，为侯台地区的配套工程，在凯苑路（保山西道- 保泽西道）铺设 DN600、DN300中水管道。1、 施工现场情况（1）施工场地交通情况本工程位于西青区侯台地区，交通运输方便。（2）场地周围过往车辆的安全主动与交通管理等部门联系取得协助，采取设置交通警示标志，专人指挥疏导保. . . 证交通畅通及行车安全。（3）现场工序交叉作业的安全由于工期紧，许多工作必然有交叉作业，由此在配合过程中要加强安全管理工作，设置垂直、水平安全防护体系来给予保证。（4）市政设施实施本工程所需的公路封闭，交通改道所引起的人行道、照明、道路标志及围栏的拆改必须向业主、监理及有关部门提交申请，经有关部门批准后方可改移。2、气候条件本工程所在地为暖湿带半湿润、半干旱大陆性季风气候。夏季炎热多雨，冬季干燥寒冷，春季多风，秋季气候宜人。年平均气温11— 12℃，年平均风速2.5m/s 左右，风向多为北风，最大冻结深度0.8m，冻结期自十一月下旬至来年三月。3、工程地质及水文地质根据设计图纸所述，场地地基土层划分为三大层。（1）人工堆积层（ Q4ml）（2）新近沉积层（ Q4al+pl ）（3）第四纪冲洪积层（ Q4al+pl ）三、施工部署施工组织以满足工程施工需要为目的，合理配置施工人员、机械设备、工程材料等资源，全面规划、统筹安排、保证重点、科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按期完成中水管道工程。四、主要施工方法1、工艺流程. . . 球墨铸铁管道施工工艺流程： 测量放线→沟槽开挖、 验槽→下管、 稳管→对口→检查井施工→水压试验→沟槽回填2、施工方案（1） 沟槽开挖⑴ 管道沟槽底部开挖宽度① 管道沟槽底部开挖宽度按下...
