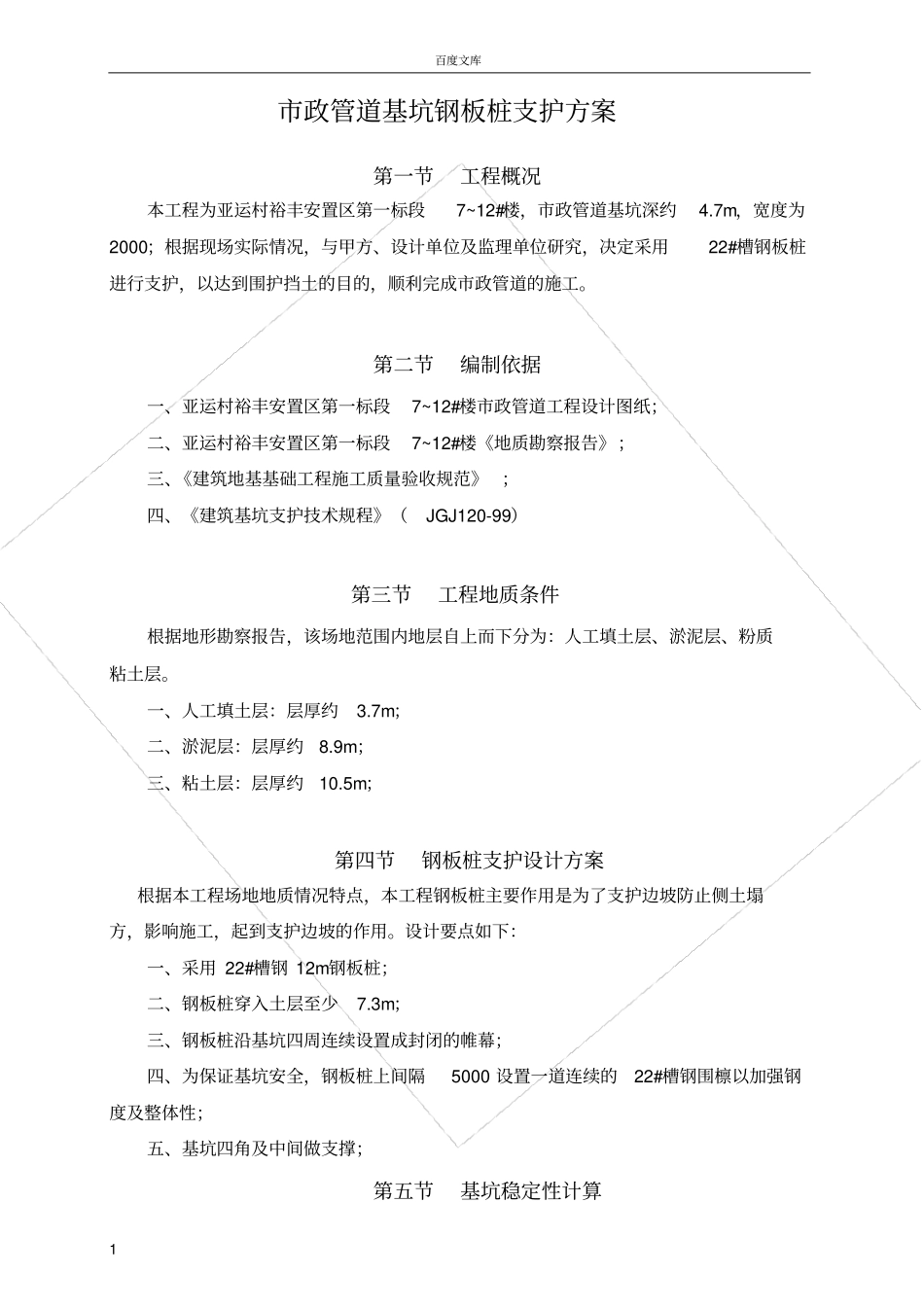

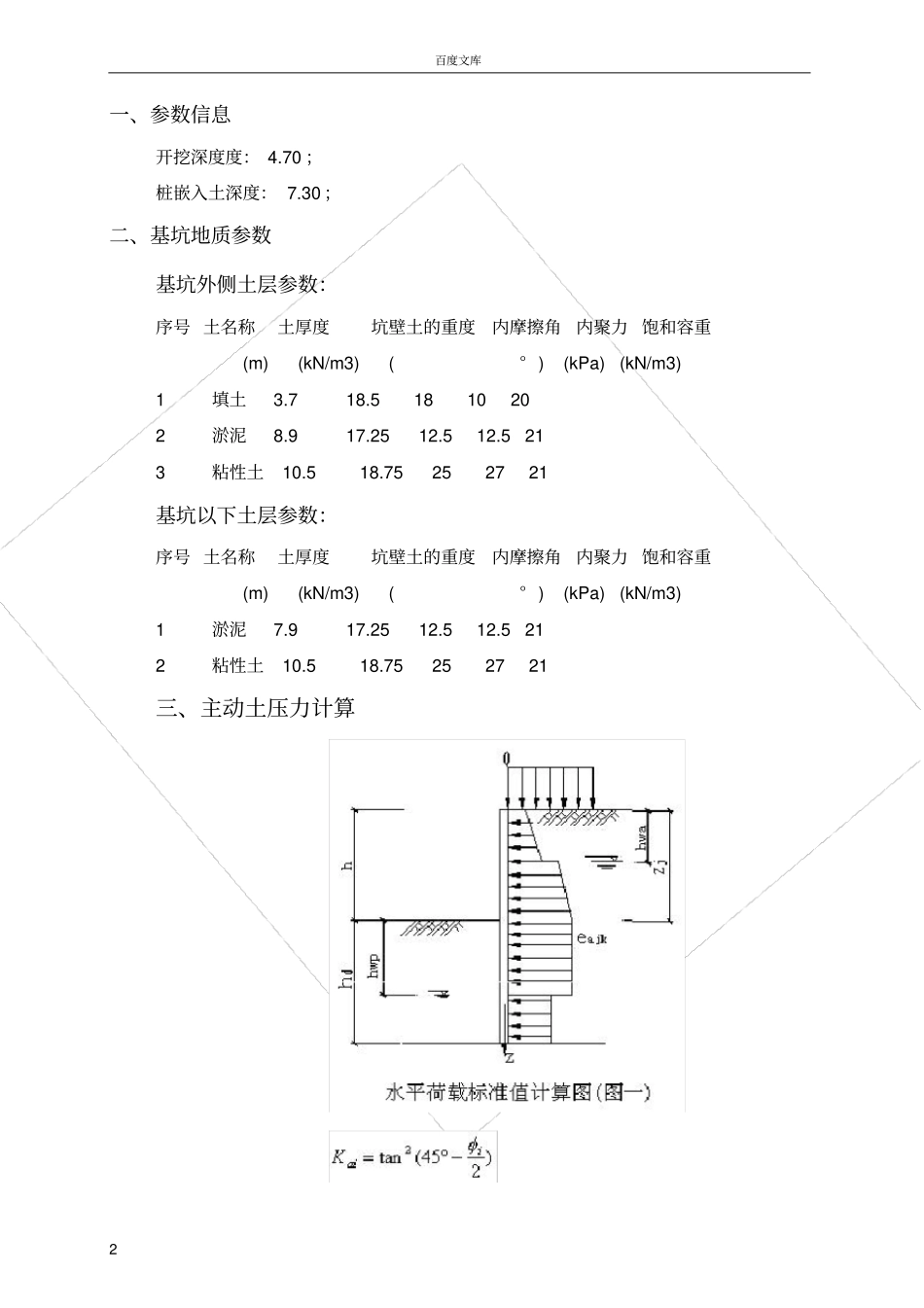

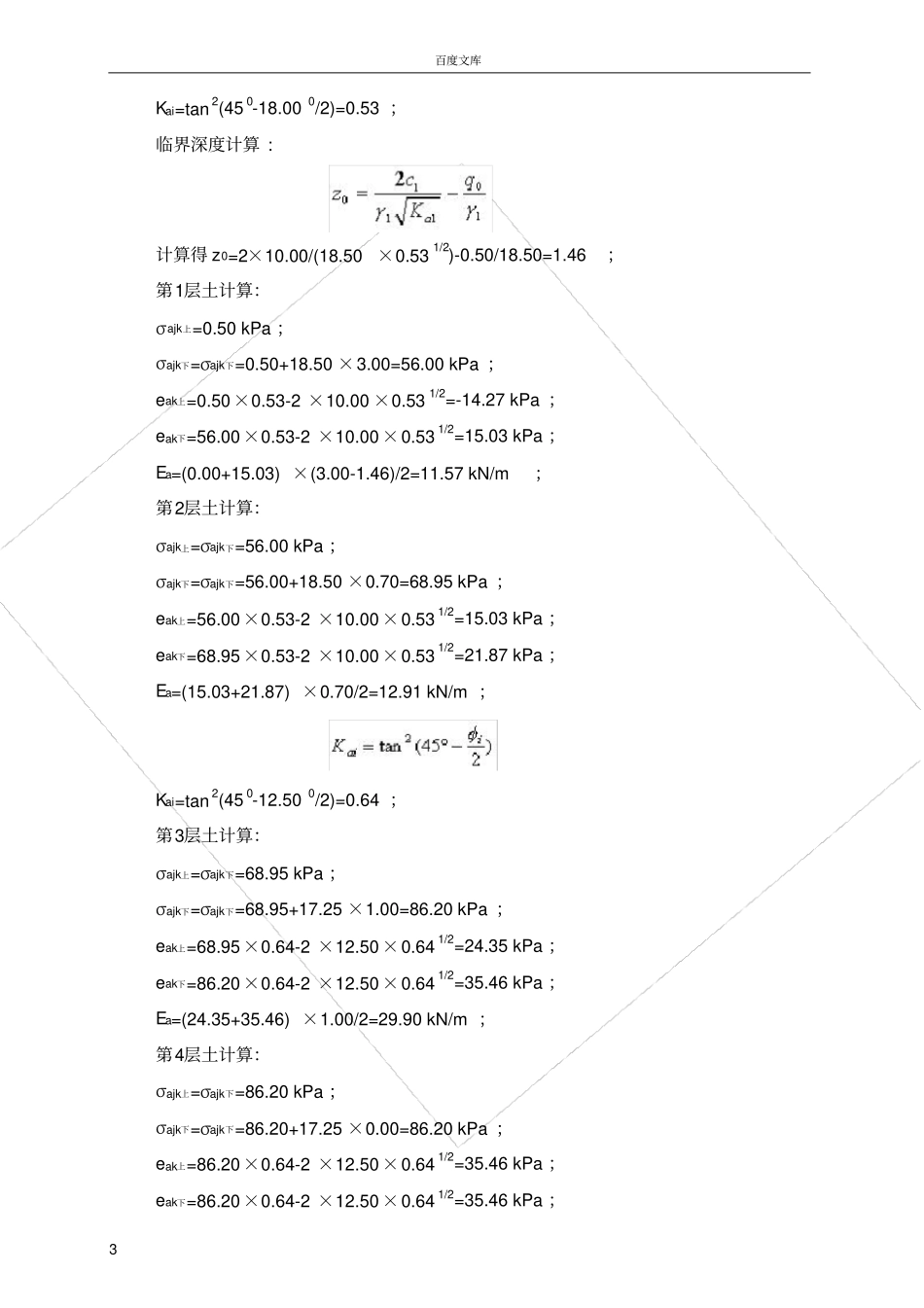

百度文库1 市政管道基坑钢板桩支护方案第一节工程概况本工程为亚运村裕丰安置区第一标段7~12#楼，市政管道基坑深约4.7m，宽度为2000；根据现场实际情况，与甲方、设计单位及监理单位研究，决定采用22#槽钢板桩进行支护，以达到围护挡土的目的，顺利完成市政管道的施工。第二节编制依据一、亚运村裕丰安置区第一标段7~12#楼市政管道工程设计图纸；二、亚运村裕丰安置区第一标段7~12#楼《地质勘察报告》；三、《建筑地基基础工程施工质量验收规范》 ；四、《建筑基坑支护技术规程》（JGJ120-99）第三节工程地质条件根据地形勘察报告，该场地范围内地层自上而下分为：人工填土层、淤泥层、粉质粘土层。一、人工填土层：层厚约3.7m；二、淤泥层：层厚约8.9m；三、粘土层：层厚约10.5m；第四节钢板桩支护设计方案根据本工程场地地质情况特点，本工程钢板桩主要作用是为了支护边坡防止侧土塌方，影响施工，起到支护边坡的作用。设计要点如下：一、采用 22#槽钢 12m钢板桩；二、钢板桩穿入土层至少7.3m；三、钢板桩沿基坑四周连续设置成封闭的帷幕；四、为保证基坑安全，钢板桩上间隔5000 设置一道连续的22#槽钢围檩以加强钢度及整体性；五、基坑四角及中间做支撑；第五节基坑稳定性计算百度文库2 一、参数信息开挖深度度： 4.70 ；桩嵌入土深度： 7.30 ；二、基坑地质参数基坑外侧土层参数：序号 土名称土厚度坑壁土的重度内摩擦角内聚力 饱和容重 (m) (kN/m3) (° ) (kPa) (kN/m3) 1 填土 3.7 18.5 18 10 20 2 淤泥 8.9 17.25 12.5 12.5 21 3 粘性土 10.5 18.75 25 27 21 基坑以下土层参数：序号 土名称土厚度坑壁土的重度内摩擦角内聚力 饱和容重 (m) (kN/m3) (° ) (kPa) (kN/m3) 1 淤泥 7.9 17.25 12.5 12.5 21 2 粘性土 10.5 18.75 25 27 21 三、主动土压力计算百度文库3 Kai=tan2(45 0-18.00 0/2)=0.53 ；临界深度计算 : 计算得 z0=2×10.00/(18.50×0.531/2)-0.50/18.50=1.46；第1层土计算：σajk上=0.50 kPa ；σajk下=σajk下=0.50+18.50 ×3.00=56.00 kPa ；eak上=0.50×0.53-2 ×10.00 ×0.531/2=-14.27 kPa ；eak下=56.00×0.53-2 ×10.00 ×0.531/2=15.03 kPa ；Ea=(0.00+15.03) ×(3.00-1.46)/2=11.57 kN/m；第2层土计算：σajk上=σajk下=56.00 kPa ；σajk下=σajk下=56.00+18.50 ×0.70=68.95 kPa ；eak上=56.00×0.53-2 ×10.00 ×0.531...
