政道路雨水污水管道工程施工设计方案VIP免费

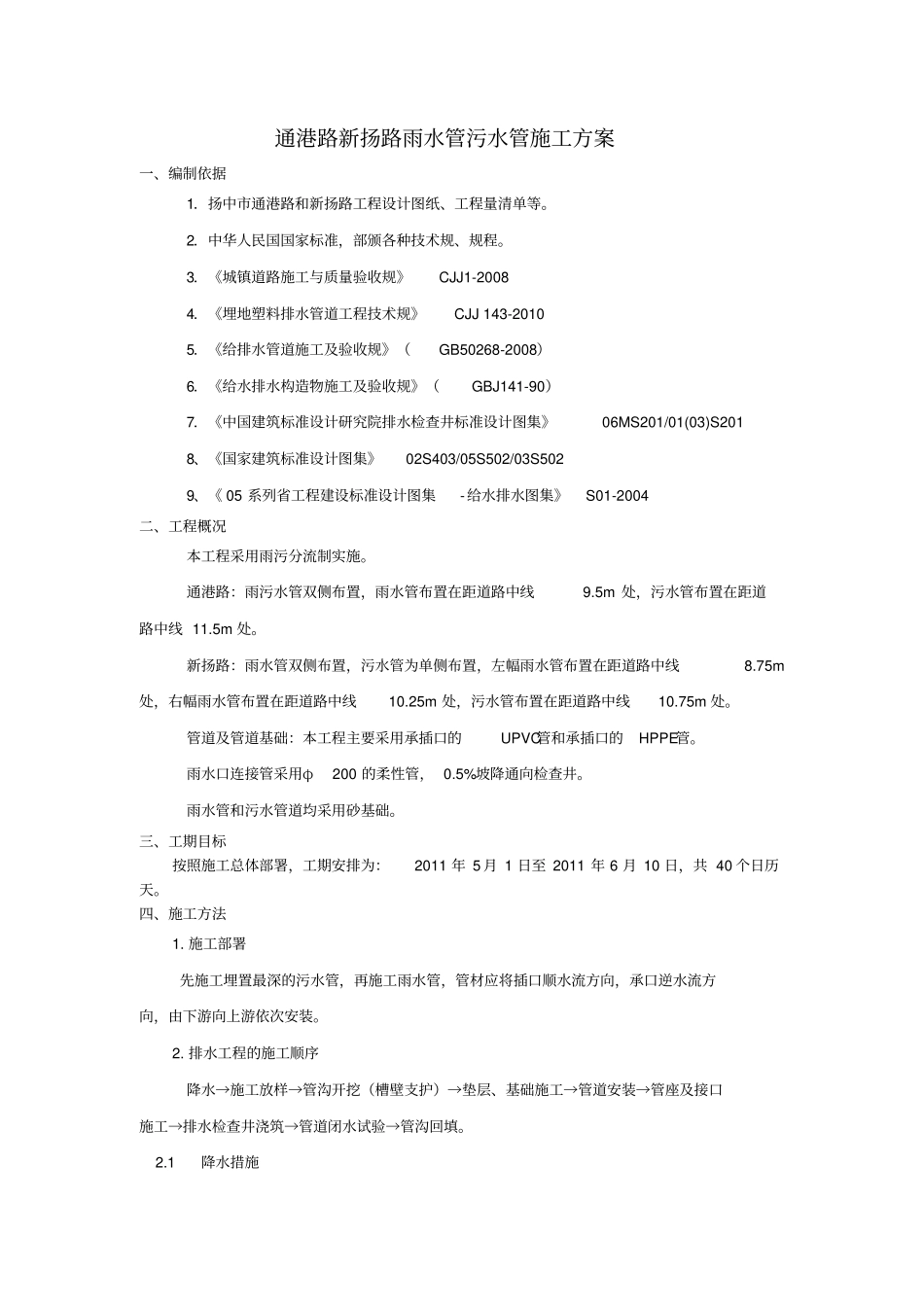

通港路新扬路雨水管污水管施工方案一、编制依据1．扬中市通港路和新扬路工程设计图纸、工程量清单等。2．中华人民国国家标准，部颁各种技术规、规程。3．《城镇道路施工与质量验收规》CJJ1-2008 4．《埋地塑料排水管道工程技术规》CJJ 143-2010 5．《给排水管道施工及验收规》（GB50268-2008）6．《给水排水构造物施工及验收规》（GBJ141-90）7．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S201 8、《国家建筑标准设计图集》02S403/05S502/03S502 9、《 05 系列省工程建设标准设计图集-给水排水图集》 S01-2004 二、工程概况本工程采用雨污分流制实施。通港路：雨污水管双侧布置，雨水管布置在距道路中线9.5m 处，污水管布置在距道路中线 11.5m 处。新扬路：雨水管双侧布置，污水管为单侧布置，左幅雨水管布置在距道路中线8.75m处，右幅雨水管布置在距道路中线10.25m 处，污水管布置在距道路中线10.75m 处。管道及管道基础：本工程主要采用承插口的UPVC管和承插口的HPPE管。雨水口连接管采用φ200 的柔性管， 0.5%坡降通向检查井。雨水管和污水管道均采用砂基础。三、工期目标按照施工总体部署，工期安排为：2011 年 5 月 1 日至 2011 年 6 月 10 日，共 40 个日历天。四、施工方法1. 施工部署先施工埋置最深的污水管，再施工雨水管，管材应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。2. 排水工程的施工顺序降水→施工放样→管沟开挖（槽壁支护）→垫层、基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。 2.1降水措施2.1.1本工程污水管道埋置较深，无足够距离放坡， 槽底处于粉质粘土层，含水量大，地下水位高， 故采用井点降水，边坡支护采用钢板桩支护。本井点降水工作在沟槽回填达到地下水位线以上1m以后方可结束。2.1.2 井点设置1）涌水量计算：根据扬中奥体中心地勘报告可知，地下土层③层为弱透水性淤泥质粉质粘土夹砂，故涌水量可按完整井，根据下列公式计算：Q=1.366K(2H-S)S/lg(1+R/r0) 式中 Q——基坑涌水量；K——土壤的渗透系数；根据扬中奥体中心地勘报告，○3 层 4.27E-04cm/s ，即0.366m/d 。 H——潜水含水层厚度；由扬中奥体中心地勘报告和现场实测可知，○1 层层厚0.5 — 0.9m，○2 层层厚 1.4 — 2.5 米，偏保守计算， H取 0.9+2.5=3.4米。 S——基坑水位降深；S=2.1- （-0.4 ）=2.5 米。 R——...
