教学楼及学生宿舍楼施工组织技术方案VIP免费

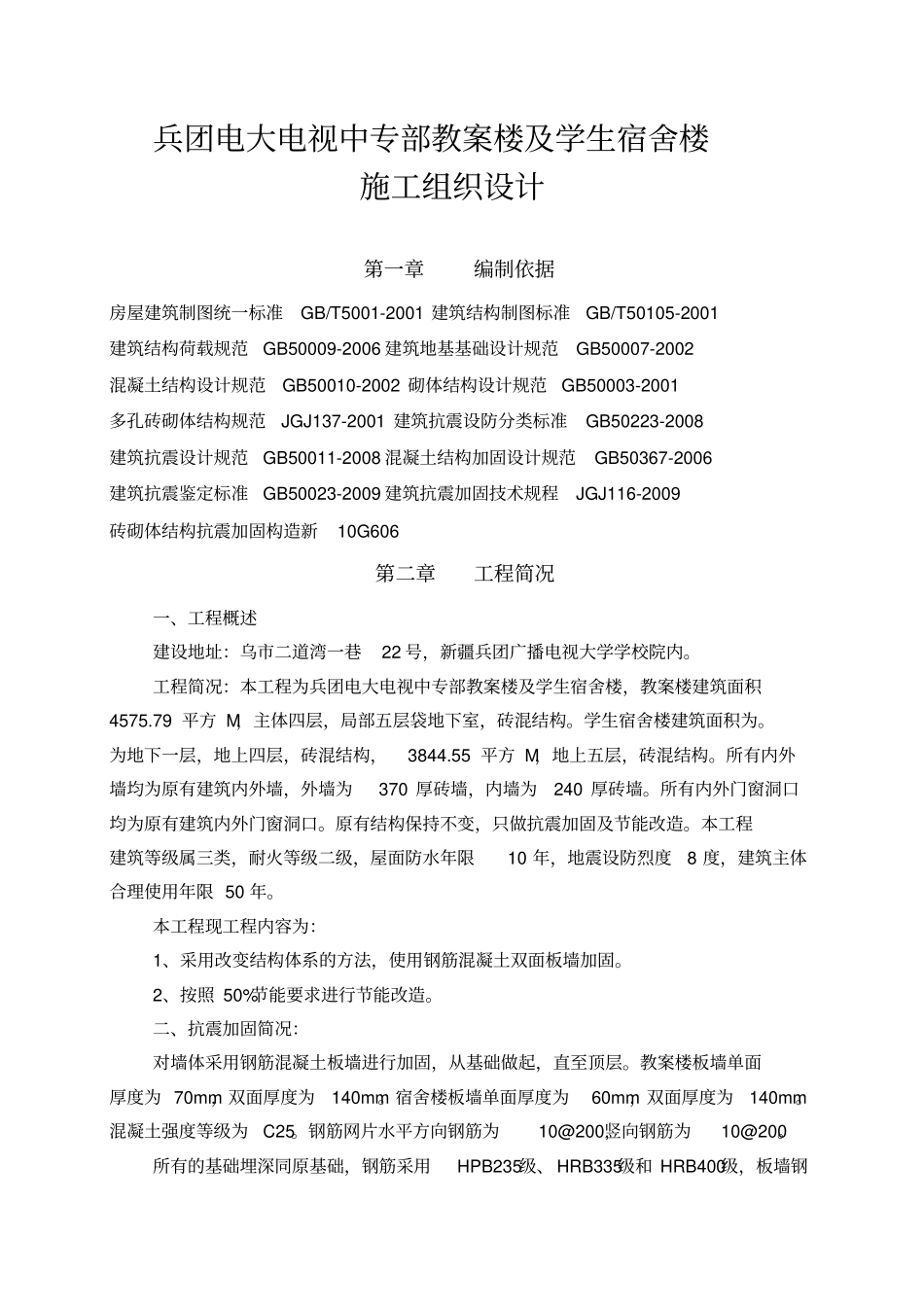

兵团电大电视中专部教案楼及学生宿舍楼施工组织设计第一章编制依据房屋建筑制图统一标准GB/T5001-2001 建筑结构制图标准GB/T50105-2001 建筑结构荷载规范GB50009-2006 建筑地基基础设计规范GB50007-2002 混凝土结构设计规范 GB50010-2002 砌体结构设计规范GB50003-2001 多孔砖砌体结构规范JGJ137-2001 建筑抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2008 混凝土结构加固设计规范GB50367-2006 建筑抗震鉴定标准GB50023-2009 建筑抗震加固技术规程JGJ116-2009 砖砌体结构抗震加固构造新10G606 第二章工程简况一、工程概述建设地址：乌市二道湾一巷22 号，新疆兵团广播电视大学学校院内。工程简况：本工程为兵团电大电视中专部教案楼及学生宿舍楼，教案楼建筑面积4575.79 平方 M，主体四层，局部五层袋地下室，砖混结构。学生宿舍楼建筑面积为。为地下一层，地上四层，砖混结构，3844.55 平方 M，地上五层，砖混结构。所有内外墙均为原有建筑内外墙，外墙为370 厚砖墙，内墙为240 厚砖墙。所有内外门窗洞口均为原有建筑内外门窗洞口。原有结构保持不变，只做抗震加固及节能改造。本工程建筑等级属三类，耐火等级二级，屋面防水年限10 年，地震设防烈度8 度，建筑主体合理使用年限 50 年。本工程现工程内容为：1、采用改变结构体系的方法，使用钢筋混凝土双面板墙加固。2、按照 50%节能要求进行节能改造。二、抗震加固简况：对墙体采用钢筋混凝土板墙进行加固，从基础做起，直至顶层。教案楼板墙单面厚度为 70mm，双面厚度为140mm。宿舍楼板墙单面厚度为60mm，双面厚度为140mm。混凝土强度等级为C25。钢筋网片水平方向钢筋为10@200,竖向钢筋为10@200。所有的基础埋深同原基础，钢筋采用HPB235级、 HRB335级和 HRB400级，板墙钢筋穿楼板时，竖向钢筋以等代面积集中配筋方式穿过楼板，取20@200，上下各搭接800mm；横向钢筋以等代面积集中配筋方式穿过楼板，取12@800，搭接长度不小于500mm。三、节能改造概述：宿舍楼外墙做80 厚聚苯板保温，墙面刷M黄色外墙乳胶漆涂料。教案楼外墙1-20 轴里面采用符合保温装饰板，颜色现场定，20-1 轴里面及 A-J、J-A 轴里面图采用EPS板保温，刷外墙防水涂料。屋面做法（自上而下）：4mm厚 SBS卷材防水层（带页岩）；30 厚 C20细石混凝土找平层；宿舍楼120 厚聚苯板保温层（教案楼120 厚 EPS板保温层）； 1：12 水泥珍珠岩找 2%坡，最薄处 30 厚；沥青玛蹄脂...
