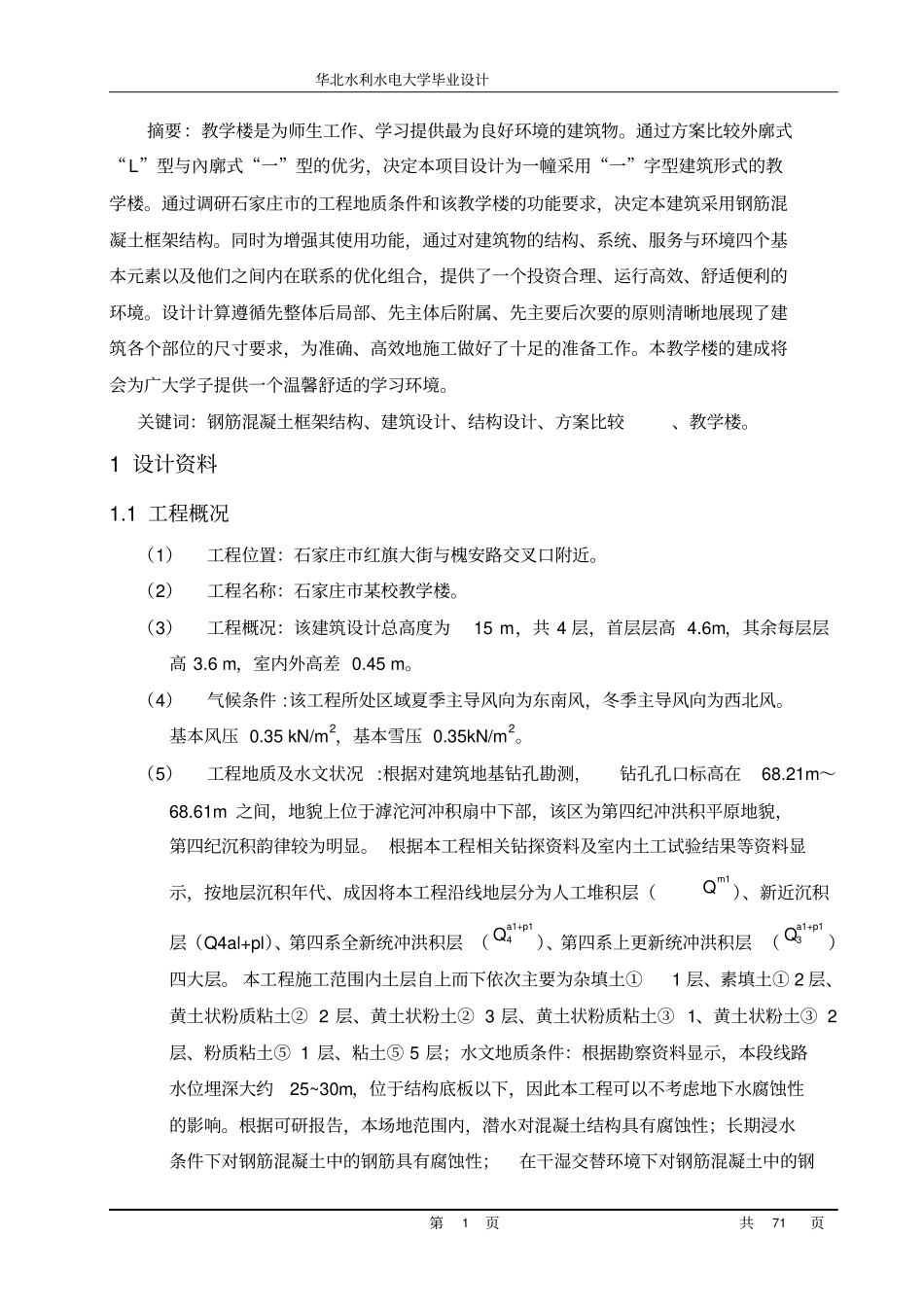

华北水利水电大学毕业设计第1页共71页摘要：教学楼是为师生工作、学习提供最为良好环境的建筑物。通过方案比较外廓式“L”型与內廓式“一”型的优劣，决定本项目设计为一幢采用“一”字型建筑形式的教学楼。通过调研石家庄市的工程地质条件和该教学楼的功能要求，决定本建筑采用钢筋混凝土框架结构。同时为增强其使用功能，通过对建筑物的结构、系统、服务与环境四个基本元素以及他们之间内在联系的优化组合，提供了一个投资合理、运行高效、舒适便利的环境。设计计算遵循先整体后局部、先主体后附属、先主要后次要的原则清晰地展现了建筑各个部位的尺寸要求，为准确、高效地施工做好了十足的准备工作。本教学楼的建成将会为广大学子提供一个温馨舒适的学习环境。关键词：钢筋混凝土框架结构、建筑设计、结构设计、方案比较、教学楼。1 设计资料1.1 工程概况（1）工程位置：石家庄市红旗大街与槐安路交叉口附近。（2）工程名称：石家庄市某校教学楼。（3）工程概况：该建筑设计总高度为15 m，共 4 层，首层层高 4.6m，其余每层层高 3.6 m，室内外高差 0.45 m。（4）气候条件 :该工程所处区域夏季主导风向为东南风，冬季主导风向为西北风。基本风压 0.35 kN/m2，基本雪压 0.35kN/m2。（5）工程地质及水文状况 :根据对建筑地基钻孔勘测，钻孔孔口标高在68.21m～68.61m 之间，地貌上位于滹沱河冲积扇中下部，该区为第四纪冲洪积平原地貌，第四纪沉积韵律较为明显。 根据本工程相关钻探资料及室内土工试验结果等资料显示，按地层沉积年代、成因将本工程沿线地层分为人工堆积层（m1Q）、新近沉积层（Q4al+pl）、第四系全新统冲洪积层 （a1+p14Q）、第四系上更新统冲洪积层 （a1+p13Q）四大层。 本工程施工范围内土层自上而下依次主要为杂填土①1 层、素填土① 2 层、黄土状粉质粘土② 2 层、黄土状粉土② 3 层、黄土状粉质粘土③ 1、黄土状粉土③ 2层、粉质粘土⑤ 1 层、粘土⑤ 5 层；水文地质条件：根据勘察资料显示，本段线路水位埋深大约25~30m，位于结构底板以下，因此本工程可以不考虑地下水腐蚀性的影响。根据可研报告，本场地范围内，潜水对混凝土结构具有腐蚀性；长期浸水条件下对钢筋混凝土中的钢筋具有腐蚀性；在干湿交替环境下对钢筋混凝土中的钢华北水利水电大学毕业设计第2页共71页筋有微腐蚀性，地基承载力特征值为175 kN/m2 。（6）周边环境情况：拟建场地周边地形平坦开阔，地下未发现古代建筑，用...
