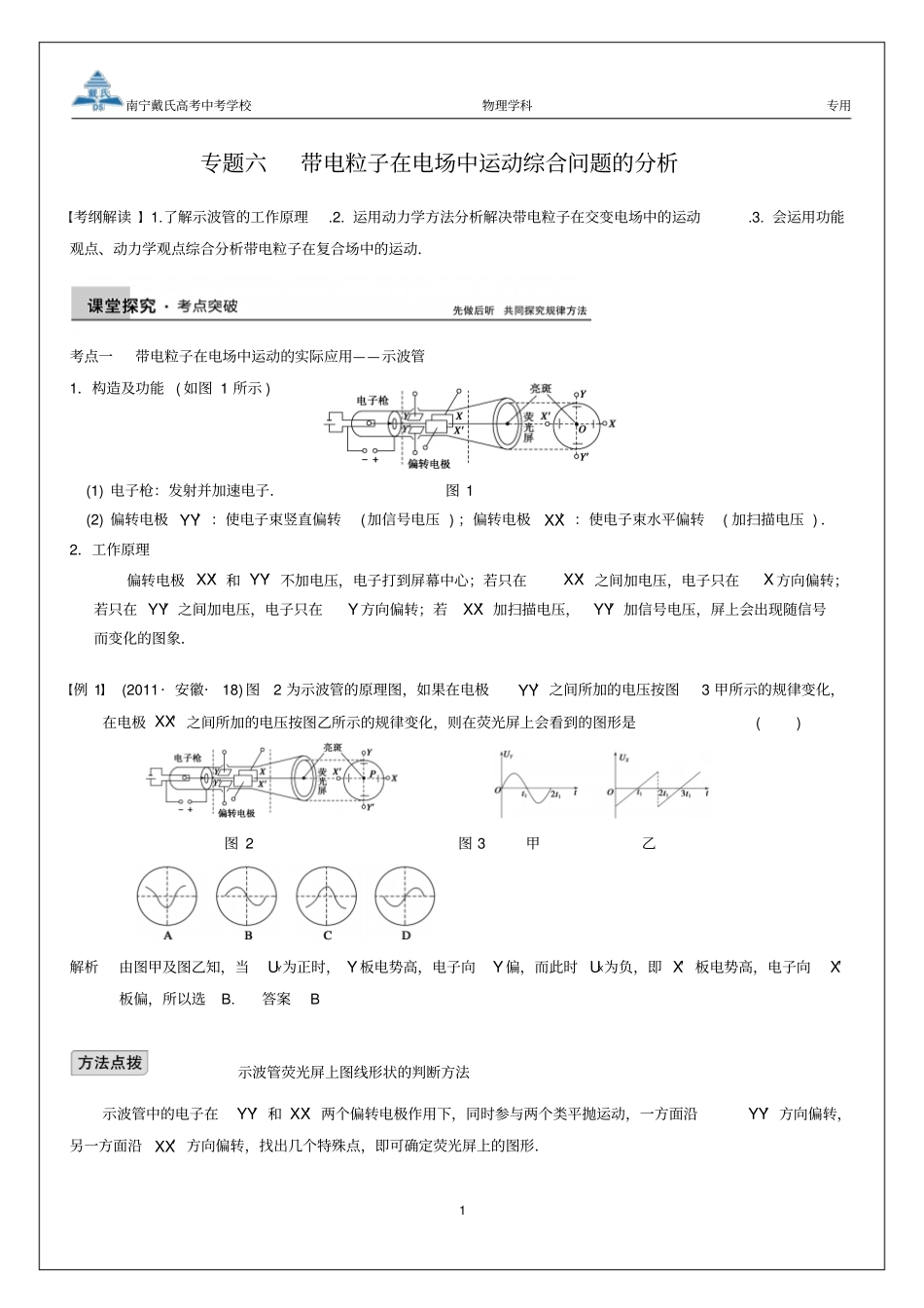

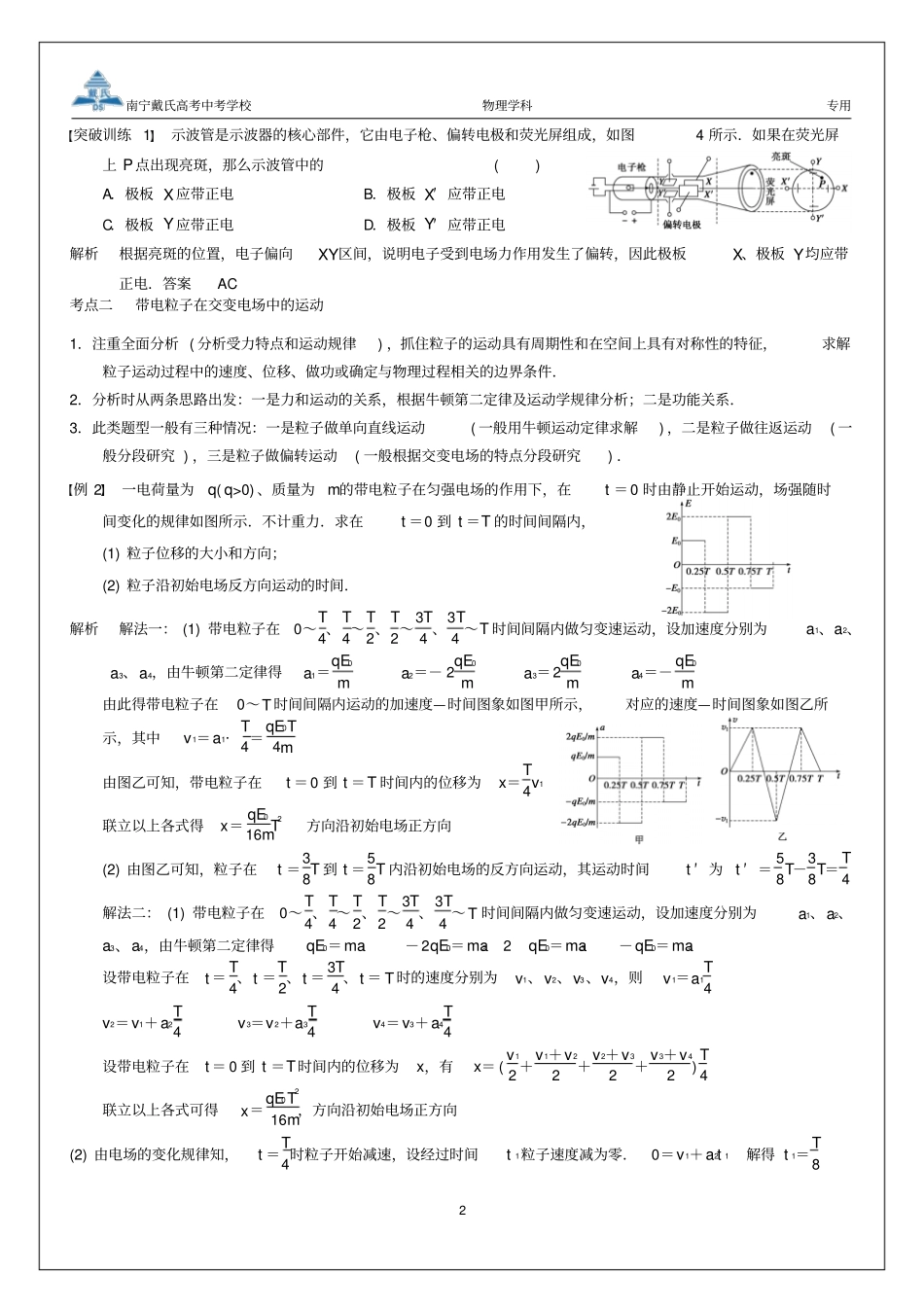

南宁戴氏高考中考学校物理学科专用1 专题六带电粒子在电场中运动综合问题的分析考纲解读1.了解示波管的工作原理.2. 运用动力学方法分析解决带电粒子在交变电场中的运动.3. 会运用功能观点、动力学观点综合分析带电粒子在复合场中的运动．考点一带电粒子在电场中运动的实际应用——示波管1．构造及功能 ( 如图 1 所示 ) (1) 电子枪：发射并加速电子．图 1 (2) 偏转电极 YY′ ：使电子束竖直偏转(加信号电压 ) ；偏转电极XX′ ：使电子束水平偏转( 加扫描电压 ) ．2．工作原理偏转电极 XX′ 和 YY′ 不加电压，电子打到屏幕中心；若只在XX′ 之间加电压，电子只在X 方向偏转；若只在 YY′ 之间加电压，电子只在Y 方向偏转；若XX′ 加扫描电压，YY′ 加信号电压，屏上会出现随信号而变化的图象．例 1(2011· 安徽·18) 图2 为示波管的原理图，如果在电极YY′ 之间所加的电压按图3 甲所示的规律变化，在电极 XX′ 之间所加的电压按图乙所示的规律变化，则在荧光屏上会看到的图形是( ) 图 2 图 3 甲乙解析由图甲及图乙知，当UY为正时， Y 板电势高，电子向Y 偏，而此时 UX为负，即 X′ 板电势高，电子向X′板偏，所以选B. 答案B 示波管荧光屏上图线形状的判断方法示波管中的电子在YY′ 和 XX′ 两个偏转电极作用下，同时参与两个类平抛运动，一方面沿YY′ 方向偏转，另一方面沿XX′ 方向偏转，找出几个特殊点，即可确定荧光屏上的图形．南宁戴氏高考中考学校物理学科专用2 突破训练 1示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图4 所示．如果在荧光屏上 P 点出现亮斑，那么示波管中的( ) A．极板 X 应带正电B．极板 X′ 应带正电C．极板 Y 应带正电D．极板 Y′ 应带正电解析根据亮斑的位置，电子偏向XY区间，说明电子受到电场力作用发生了偏转，因此极板X、极板 Y均应带正电．答案AC 考点二带电粒子在交变电场中的运动1．注重全面分析 ( 分析受力特点和运动规律) ，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件．2．分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系．3．此类题型一般有三种情况：一是粒子做单向直线运动( 一般用牛顿运动定律求解) ，二是粒子做往返运动( 一般分段研究 ) ，三是粒子做偏转运动( ...
