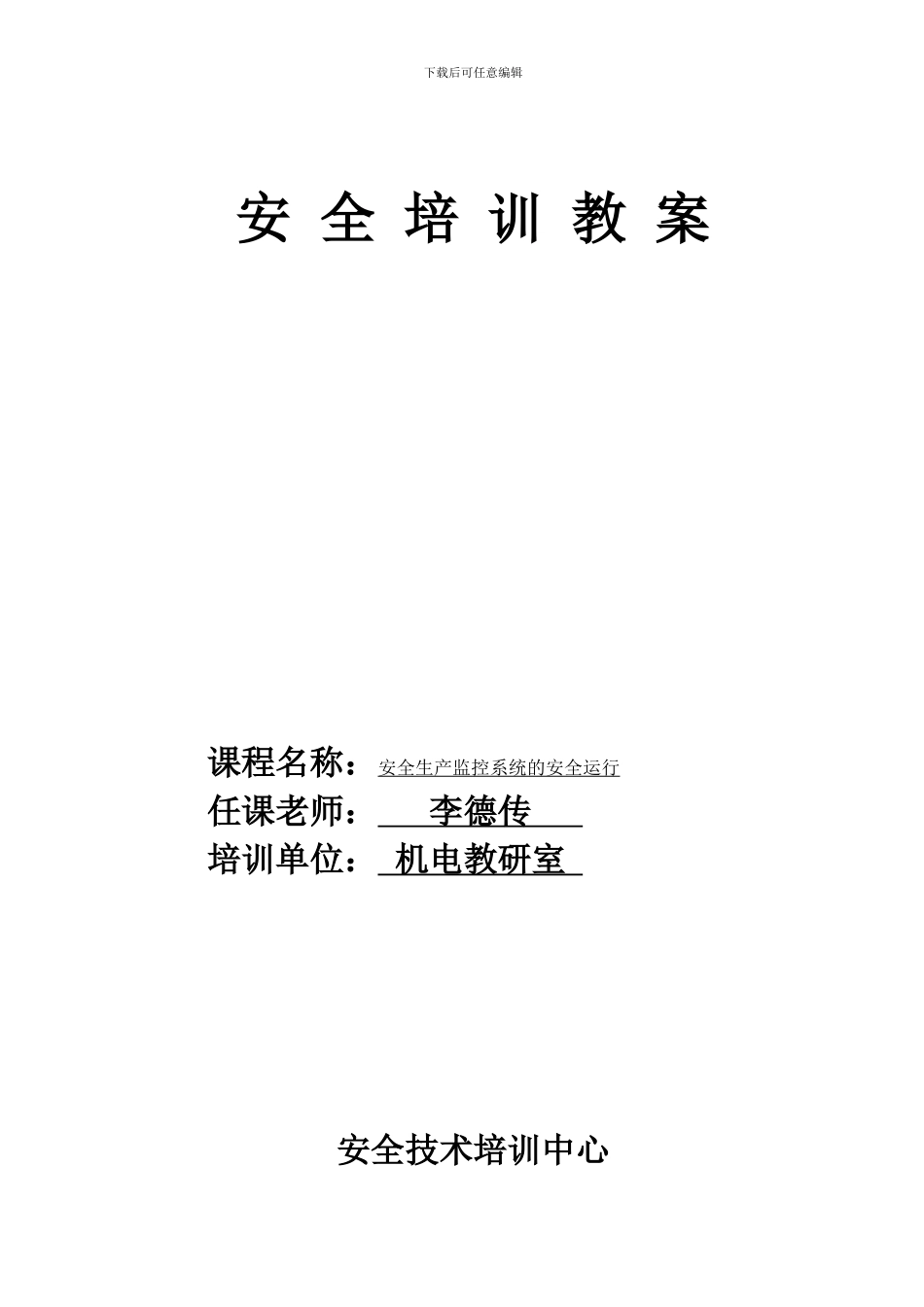

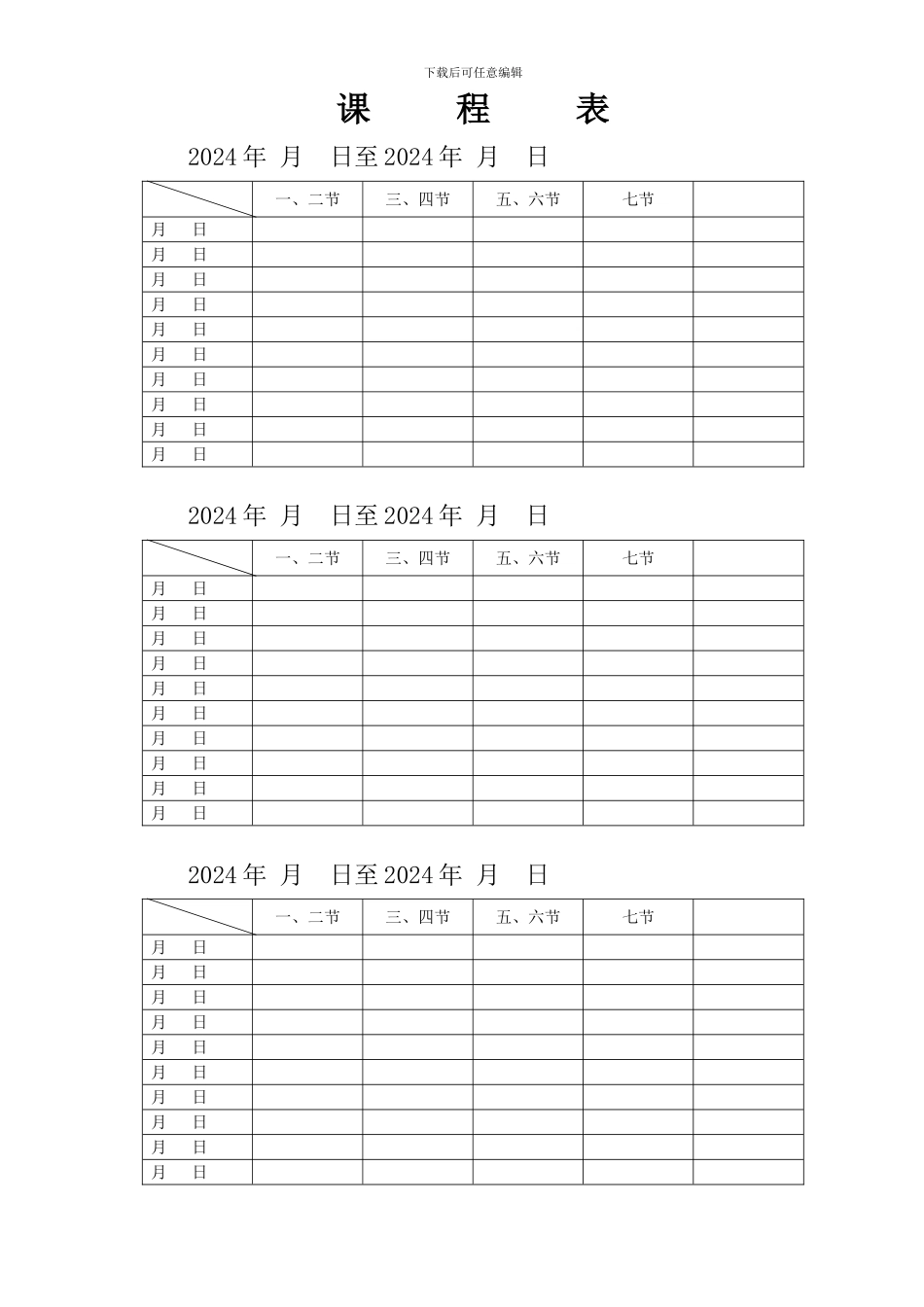

下载后可任意编辑安 全 培 训 教 案课程名称：安全生产监控系统的安全运行任课老师： 李德传 培训单位： 机电教研室 安全技术培训中心下载后可任意编辑课 程 表 2024 年 月 日至 2024 年 月 日一、二节三、四节五、六节七节月 日月 日月 日月 日月 日月 日月 日月 日月 日月 日 2024 年 月 日至 2024 年 月 日一、二节三、四节五、六节七节月 日月 日月 日月 日月 日月 日月 日月 日月 日月 日 2024 年 月 日至 2024 年 月 日一、二节三、四节五、六节七节月 日月 日月 日月 日月 日月 日月 日月 日月 日月 日下载后可任意编辑教 案 首 页任 课 班 级在 籍 人 数出 勤 人 数授 课 日 期领 导 审 批电钳工人人教 学 对 象分 析学员来自煤矿生产一线，对设备的操作较熟练，而安全操作了解较小。教 学 目 的掌握安全监控系统的构成、功能；掌握安全生产监控系统的安全运行要求；教 学 重 点安全生产监控系统的安全运行要求；教 学 难 点安全生产监控系统的安全运行要求；教 学 时 数2 学时教 学 方 法及 教 具多媒体；启发式教学； 教学内容提要：1、安全监控系统的构成、功能；2、安全生产监控系统的安全运行要求；教学后记：通过学习，学员能在工作中更好的应用所学知识，达到了了教学目标的要求。下载后可任意编辑第十章 安全生产监控系统的安全运行第一节 安全监控系统的构成和功能一、系统的组成和功能矿井监控系统一般由传感器和执行机构、信息传输装置(包括传输接口、分站、传输线等)、电源箱(或电控箱)、中心站或中心站的硬件 (包括主机、打印机、显示装置、UPS 电源等)、管理工作站、服务器、路由器、中心站或主站的计算机软件等组成，如图所示。 二、系统特点(1)电气防爆。一般工业监控系统均在非爆炸性环境中工作，而矿井监控系统工作在有瓦斯和煤尘爆炸性环境的煤矿井下。因此，矿井监控系统的设备必须是防爆型电气设备。(2)传输距离远。一般工业监控对系统的传输距离要求不高，仅为几千米，甚至几百米，而矿井监控系统的传输距离至少要达到不小于 10 km。(3)网络结构宜采纳树形结构。一般工业监控系统电缆敷设的自由度较大，可根据设备、电缆沟、电杆的位置选择星形、环形、树形、总线形等结构。而矿井监控系统的传输电缆必须沿巷道敷设，挂在巷道壁上。由于巷道为分支结构，且分支长度可达数千米；因此，为便于系统...
