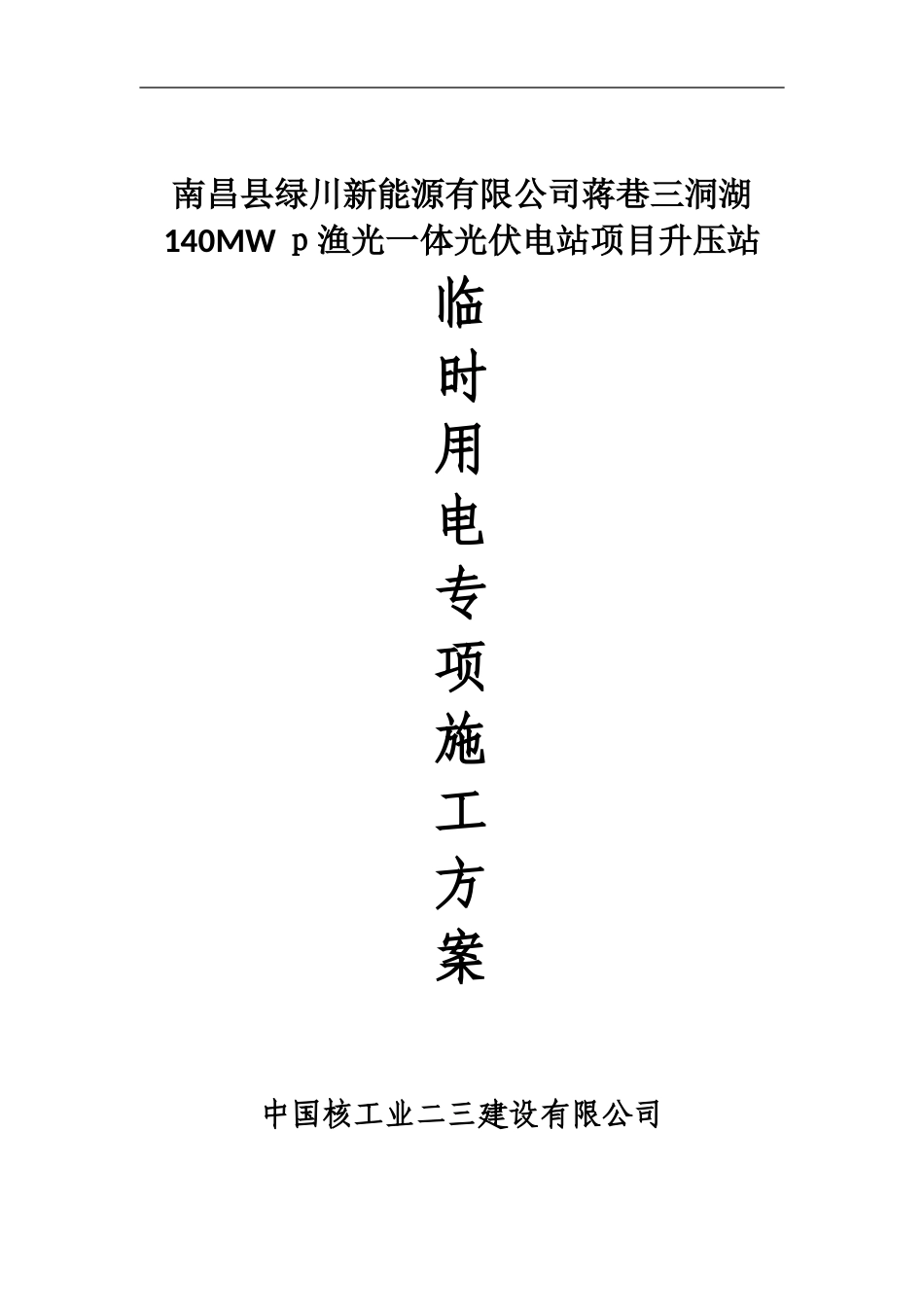

南昌县绿川新能源有限公司蒋巷三洞湖140MWｐ渔光一体光伏电站项目升压站临时用电专项施工方案中国核工业二三建设有限公司１1０ｋＶ升压站土建工程临时用电专项施工方案一、工程概况:110ｋV升压站站位于南昌市南昌市境内。本变电站站区内场地平均标高±０.０00相当于绝对标高14.700m。本变电站建筑物：1、综合楼,二层框架结构,局部三层,层高3.6m,高度１1.4m,建筑物长40.1ｍ宽1６．4,梁最大跨度7.8m；2、电控楼，一层框架结构，层高5．１m，高度５．７米。建筑物长2４．８m，宽２０.7m，梁最大跨度12．６m;3、室外设备基础，如,主变基础、无功补偿场地、110ｋＶ屋外配电装置场地(构支架基础),电缆沟,围墙及大门工程，4、附属工程，如，站内道路、进站道路，站区排水工程（排水管道、事故油池、废水储存池、雨水泵房）,消防设施场地、站区给水，汽车库、联合泵房等；5、安装工程：室内动力照明及室内外给排水。二、编制依据：1)公司关于施工现场电气安全管理规定。２)建设部《施工现场临时用电安全技术规范》JGJ４6－２005。３）国家技术监督局《漏电保护器安装和运行》。４)国家技术监督局、建设部《建筑工程施工现场供用电安全规范》GB５０1９4-93。５)建设部《建筑施工安全检查标准》JＧJ59－9９及实施指南。6)《建筑机械使用安全技术规程》JGJ33-86中的相关章节。三、安全目标１、杜绝重大伤亡事故和火灾事故发生。２、轻伤事故引起歇工率控制在1.５‰以内。13、在各次检查中安全达标。四、用电分布及计算根据施工建筑平面特点及现场情况,本工程施工用电由当地农网提供的配电箱,进施工现场总电箱,三相五线制电缆线地埋敷设到1个总配电箱，分布到指定位置，其中办公用电为专设回路,现场周围和施工面的照明由固定在专设灯架的探照灯提供照明,现场室内照明必须由二级电箱内专用照明插座或开关。内设用电线路根据实际情况确定。机械设备一览表序号用电机械数量单位功率合计功率备注1对焊机2100KＶA20０KVA2电焊机31１KVA３3KVA3钢筋切断机24.5KW９KW４钢筋调直机24.5KW9KW５钢筋弯曲机23．５KＷ７ＫW6木工圆盘锯2４.5KW9KW7手提式切割机4１.5KW6KW8手提式电钻４1.5KW6KW9砂浆搅拌机１４.5KW13．５KW1０插入式振动机101.5KＷ15ＫW11水泵124.5KW54KW１2碘钨灯1２1KW12KＷ１3办公用电１2ＫW214开水炉２0KＷ合计ΣP1=259．５KWΣP2＝26．4ＫＷΣP3=４4KW总用电量ΣＰ=1．1〔K１ΣＰ1／cｏsψ+K2ΣP2＋K３ΣＰ3〕取k1=0.5k２=1.０k3=0.9cosψ＝0．7ΣP=1.１×(0.5×259.5/0．７＋1．０×26．4+0.9×44）＝2７６kw取值３4６KVA<６３0KVA（1)设备负荷，导线选择：开水箱P＝20ＫＷ，则Ｐ=ｋｎp=0.8×20=１6KWＱ=Pt∙Ｂ＝1６×０．75=１2KWSx=√Px²×Qײ=√16²+12²＝20Ｌx=Ｓx×10³/√３×３80=２2.5A＜6３由电工手册查得,选取橡套电缆，安全截流量为63A>22．５A,三根五线合格。木工间、料工间：P1＝９ＫW需用系数Kn=0．8COSB=0．８tｇＢ×0.７５KWＰ1＝0.8＊9=7.２KWQ=P1×tgB=7.2KW所视在功率：Ｓｘ=√P²×Q²=√7.2²+7．2²=1１．4（2)按发热条件选取截面:Ｌx=Sx×10³/√3×３80＝20.5选取Yc3×1０+2×6橡套电缆安全截流量为63A>20.7Ａ按电压降校核:取80米查表达式△U%=５%采用三相五线合格钢筋加工场，切断机P1=９ＫＷ，弯曲机P２=7KW,调直机P３＝9KW需用系数Kｎ＝０.8功率因素：cｏg=0.65ｔg=１.1７ＰE2=ＫＷ×P=０.8(9+７+9)=20KWQE2=PE2×tgＢ＝20×1.１7=23．4KＷ加电焊机3台Ｂ×330，由于电焊机是单相荷负,按6台计算设备容量,又由于它的JＣ=６0度,应换算到JＣ=100%时,额定功率根据式:3Pe=√Ｊｃ×se×ｃｏsＢ=√0．6×23.4×1=18kwPe1＝b×1８×0.４5=4８.９kｗＱｅ1＝4８．9×1.33=6５kw用线路计算负荷物,取同时系数=ＫN=０．85pe=kｎ×(p1＋ｐ2+p3=0.８５(４８+1０.4+１4)＝73.3kwｑe=ｋn×(q1+q2＋q3=0．85(65＋1２.17＋16.38）＝７9.5kwSe=√73.3+７9.5＝1０8.41kｗ按发热条件选取截面：L=Ｓ×10³/√３×３80=16４.3Ａ由电工手册查得选取YC3×５0+5×25橡套电缆线安全截流量为17７A>1６4.3A采用三相五线合格。对焊机专用线UＮ—１０0型P＝１00KＷ按二台计算，由于电焊装...
