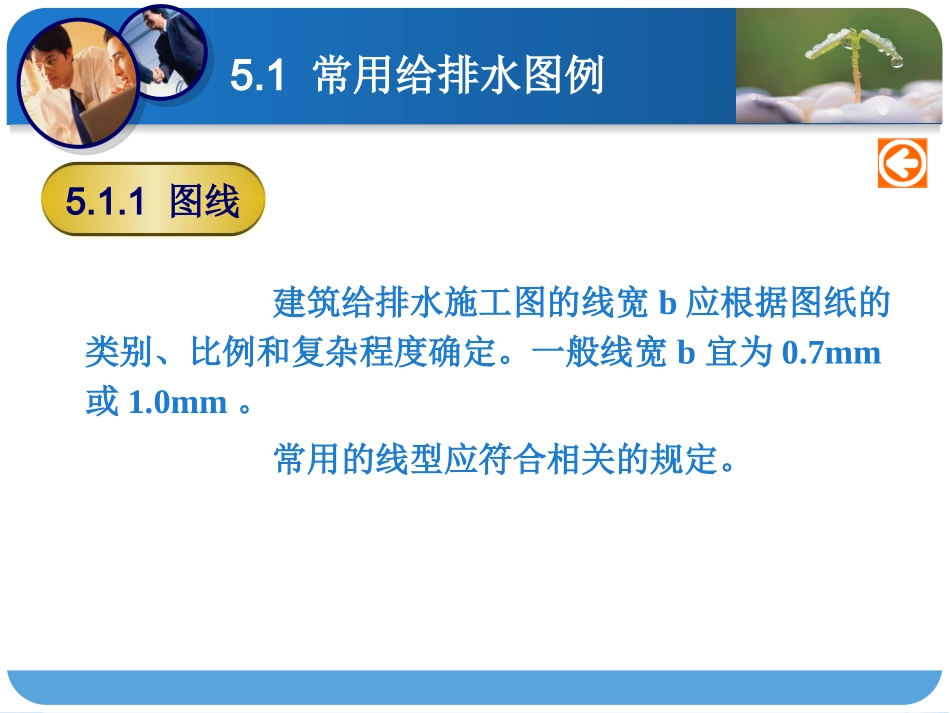

第五章建筑给排水施工图目录常用给排水图例1建筑给排水施工图的主要内容2建筑给排水施工图的识读335.1常用给排水图例建筑给排水施工图的线宽b应根据图纸的类别、比例和复杂程度确定。一般线宽b宜为0.7mm或1.0mm。常用的线型应符合相关的规定。5.1.1图线室内工程应标注相对标高；室外工程应标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。压力管道应标注管中心标高，沟渠和重力流管道宜标注沟（管）内底标高。5.1常用给排水图例5.1.2.1标高5.1.2.1标高5.1.2标高、管径及编号标高：建筑物某一部位相对于基准面（标高零点）的竖向高度，又分为绝对标高和相对标高绝对标高：以一个国家或地区统一规定的基准面作为零点，我国是以黄海海平面作为零点相对标高：以建筑物内首层主要地面高度为零点下列部位应标注标高：沟渠和重力流管道的起讫点、转角点、连接点、变尺寸（管径）点及交叉点；压力流管道中的标高控制点；管道穿外墙和构筑物的壁及底板等处；不同水位线处；构筑物和土建部分的相关标高。5.1常用给排水图例5.1常用给排水图例图5-1平面图中管道标高标注法Back标高的标注方法应符合下列规定：（1）平面图中，管道标高应按图5-1所示的方式标注。5.1常用给排水图例图5-2平面图中沟渠标高标注法Back（2）平面图中，沟渠标高应按图5-2所示的方式标注。5.1常用给排水图例图5-3剖面图中管道及水位标高标注法Back（3）剖面图中，管道及水位的标高应按图5-3所示的方式标注。5.1常用给排水图例图5-4轴测图中管道标高标注法Back（4）轴测图中，管道标高应按图5-4所示的方式标注。管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。5.1常用给排水图例5.1.2.2管径5.1.2.2管径5.1常用给排水图例图5-5单管管径表示法图5-6多管管径表示法Back(1)单根管道时，管径标注(2)多根管道时，管径标注（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号，编号宜按图5-7所示的方法表示。5.1常用给排水图例5.1.2.3编号5.1.2.3编号图5-7给水引入（排水排出）管编号表示方法(2)建筑物穿越楼层的立管，其数量超过1根时宜进行编号，编号宜按图5-8所示的方法表示。图5-8立管编号表示方法建筑给排水图纸上的管道、卫生器具、设备等均按照《给水排水制图标准》（GB／T50106—2001）使用统一的图例来表示。在《给水排水制图标准》中列出了管道、管道附件、管道连接、管件、阀门、给水配件、消防设施、卫生设备及水池、小型给水排水构筑物、给水排水设备、仪表等共11类图例。这里仅给出一些常用图例供参考，见表5-1至5-5（详见Ｐ89）。5.1常用给排水图例5.1.3常用给排水图例5.2建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。各部分的主要内容为：1平面布置图给水、排水平面图应表达给水、排水管线和设备的平面布置情况。根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。平面图上管道都用单线绘出，沿墙敷设时应注管道距墙面的距离。5.2建筑给排水施工图的主要内容一张平面图上可以绘制几种类型的管道，一般来说给水和排水管道可以在一起绘制。若图纸管线复杂，也可以分别绘制，以图纸能清楚地表达设计意图而图纸数量又很少为原则。建筑内部给排水，以选用的给水方式来确定平面布置图的张数。底层及地下室必绘；顶层若有高位水箱等设备，也必须单独绘出。建筑中间各层，如卫生设备或用水设备的种类、数量和位置都相同，绘一张标准层平面布置图即可；否则，应逐层...
