建筑工程施工图完整设计流程VIP免费

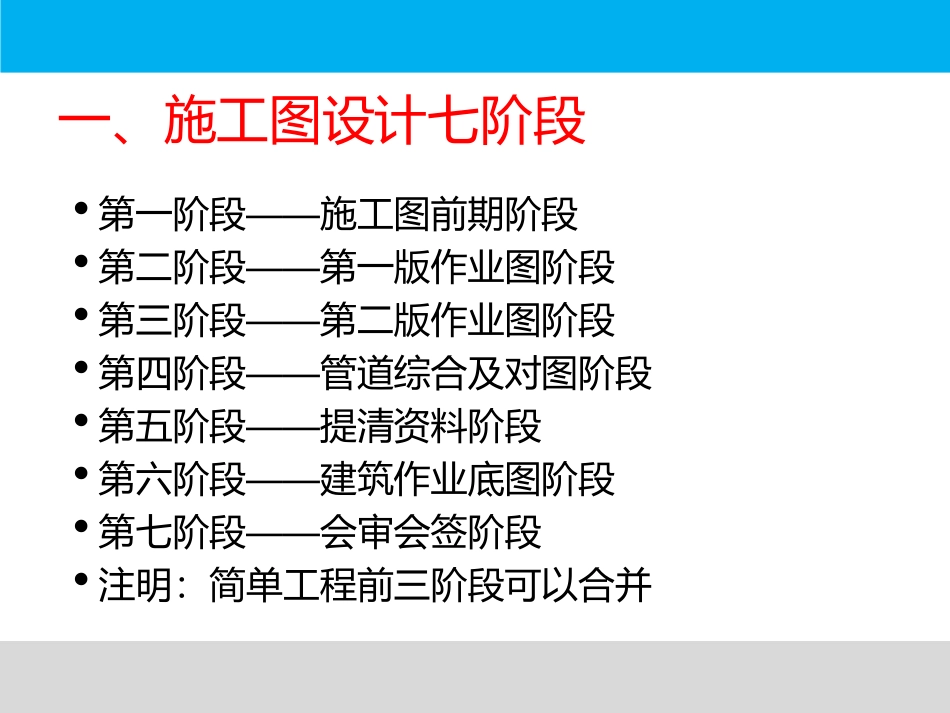

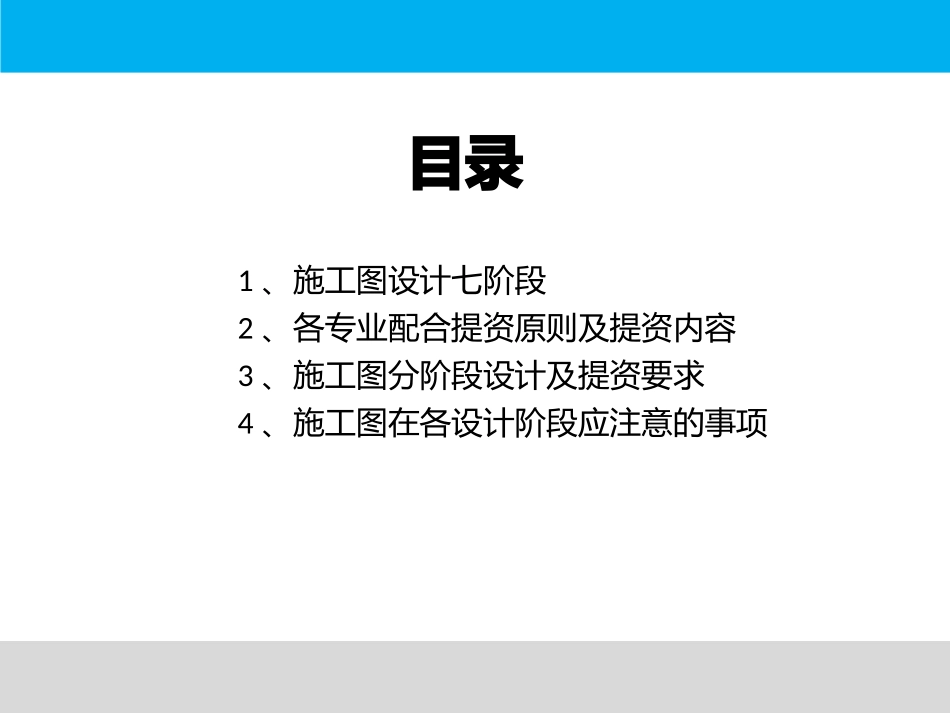

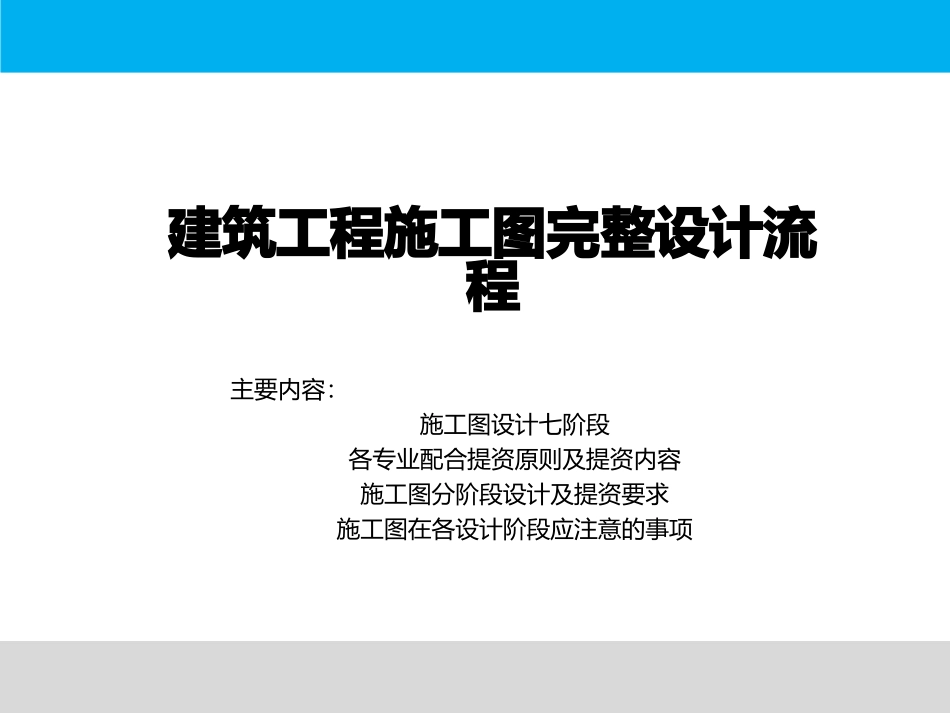

建筑工程施工图完整设计流程主要内容：施工图设计七阶段各专业配合提资原则及提资内容施工图分阶段设计及提资要求施工图在各设计阶段应注意的事项目录1、施工图设计七阶段2、各专业配合提资原则及提资内容3、施工图分阶段设计及提资要求4、施工图在各设计阶段应注意的事项一、施工图设计七阶段——第一阶段施工图前期阶段——第二阶段第一版作业图阶段——第三阶段第二版作业图阶段——第四阶段管道综合及对图阶段——第五阶段提清资料阶段——第六阶段建筑作业底图阶段——第七阶段会审会签阶段注明：简单工程前三阶段可以合并二、各专业配合提资原则及提资内容各专业配合提资料的总体原则•建筑先行，各专业密切配合•如果所提资料不符合要求，接收资料的专业应及时向项目负责提出，项目负责应责令提出资料的专业进行修改和完善并记录在案。•如果由此导致对设计出图时间的影响，由提资料的专业承担相应的责任。•互提资料单（表一）设计编号：年月日由专业提给专业楼号设计阶段业主名称项目名称说明：提资料方校审签署受资料方校审签署设计日期日期：校对日期项目负责日期注：1.说明栏填写本次所提示资料的范围，要点及所附表格、图纸名称、张数。2.受资料方对所接受资料时的完整性、深度、可行性、进行评审，确认符合要求。3.各个专业如果对已经提出的资料需要修改，应在第一时间以书面形式及时、主动的通知相关专业。4.施工图设计的第三阶段之后，各专业所提出的资料，只能是对前几版提资料的补充和完善，不能再发生原则方案上的变更。5.各个专业每次提资料时，应对其中与上一次所提资料的变更之处，在所提资料中进行明确的标识，必要时以文字形式加以辅助说明。修改图纸的版本说明，注明日期和发行用途图纸修改的地方云彩线表示，以示意区别建筑专业提资料（一）第一阶段：(1)反应初步设计审批的意见和第一阶段的配合成果；(2)各层建筑主要平面图、立面图及剖面图；(3)平面图中应表示以下内容：(a)人防平面图及人防口部初步平面布置，掩蔽人数，人防平战结合的使用要求；(b)完善和补充建筑初步设计图纸，补齐各种尺寸、标高和构造做法。(c)反映各机电专业提出的机电系统能源站房的位置及大小、以及各层分散机房的位置；(d)主要建筑构配件，如地面、楼板、门窗(包括幕墙)、天窗、楼梯、电梯、自动扶梯、中庭(及其上空)、夹层、平台、阳台、雨篷、台阶、坡道等的位置；(e)与建筑专业设计有关的土要建筑设备(如卫生洁具等)的位置示意；(f)各主要房问名称、房间地而的设计标高；(g)要求二次装修设计的区域和范围示意及主要房间拟控制的吊顶净高。(h)主要管道井的位置(i)擦窗机、电视天线等屋顶设备以及屋面绿化的初步设置位置各专业配合提资内容建筑专业提资料（二）(4)立面图中应表示以下内容：(a)有代表性的立面以及立面代表性轴线编号；(b)室内、外地面设计标高以及各层主要地面的标高，屋顶及屋顶高耸物标高，室外地面至建筑檐口或女儿墙顶的总高度；(c)立面外轮廓及主要结构和建筑部件的可见部分，如门窗(包括幕墙)、平台、阳台、雨篷、台阶、坡道、檐口、栏杆和主要装饰线脚等；(d)立面图名称和图纸比例；(5)剖面图中应表示以下内容：(a)剖面位置应该选择在层高、层数不同、内夕}、空间比较复杂的部位，剖面图应该准确、清晰地标示出剖切时所能看到的相关内容；(b)主要承重墙、柱的轴线及编号；(c)表示主要结构和建筑构配件，如地面、楼板、屋顶、檐口、梁、柱、内外门窗、天窗、楼梯、电梯、自动扶梯、中庭、夹层、平台、阳台、雨篷、台阶～坡道等；(6)文字说明(或详图)表示：(a)楼面、地面、墙体、屋面以及地下室底板的初步构造做法(包括保温层和防水等)；(b)不同功能区域的建筑面积和(或)设计使用人数。(7)提供必要的初步详图和放大图，如：客房、住宅单元放大图；(8)标明外门、外窗尺寸，突出采用玻璃的初步性能要求(包括光学性能和热工性能)；(9)室外照明设计的初步要求；建筑专业提资料（三）•第二阶段•(1)全面、完整反映第二阶段各专业提资料、协调配合的成果；•(2)完善和...
