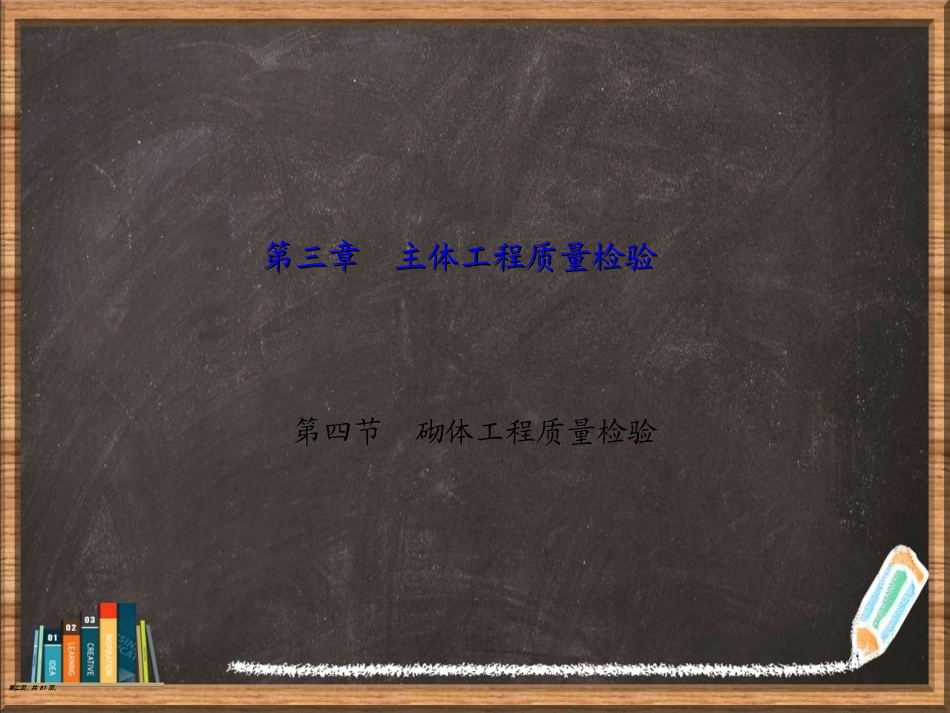

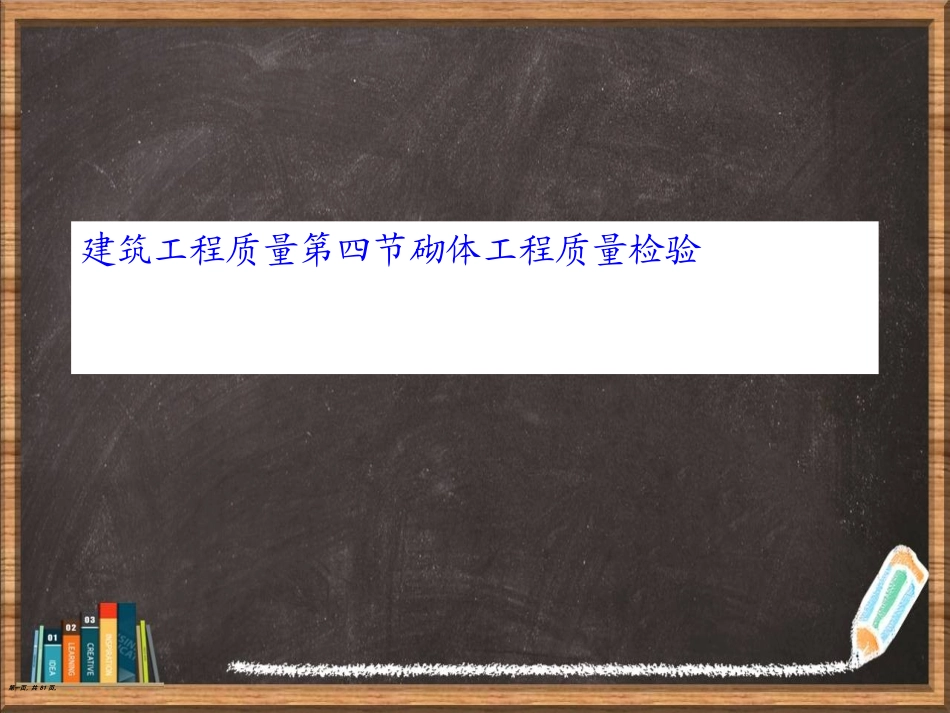

建筑工程质量第四节砌体工程质量检验第一页，共81页。第三章主体工程质量检验第三章主体工程质量检验第四节砌体工程质量检验第二页，共81页。砌体工程砌体工程学习重点：1、砖砌体工程施工质量控制2、混凝土小型空心砌块砌体工程施工质量控制3、填充墙砌体工程施工质量控制学习要求：1、了解施工过程对材料的质量要求2、掌握砌体工程施工质量控制与质量检验3、熟悉墙体砌筑质量标准和通病防治措施第三页，共81页。砌体结构简介1234砌体材料简介砌体工程质量控制墙体砌筑质量标准和通病防治措施55第四页，共81页。•砌体结构——指将由块体（石料、砖块、砌块等）和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构体系，也称作砖石结构。1.1砌体结构定义：砌体结构简介1第五页，共81页。1.2砌体结构历史发展：第六页，共81页。1.2砌体结构历史发展：第七页，共81页。1.2砌体结构历史发展：第八页，共81页。1.2砌体结构历史发展：第九页，共81页。1.2砌体结构历史发展：第十页，共81页。1.2砌体结构历史发展：第十一页，共81页。1.2砌体结构历史发展：第十二页，共81页。•优点：•（1）容易就地取材，造价低廉•（2）砌体具有良好的耐火性和较好的耐久性•（3）砌体砌筑受环境气候和施工条件的影响较小•（4）墙体有良好的隔声、隔热和保温性能，既是较好的承重结构，也是较好的围护结构1.3砌体结构的优缺点：•缺点：•（1）与钢和混凝土相比，砌体强度较低，结构自重大；•（2）砌体的砌筑施工劳动量大，机械化程度低；•（3）砌体抗拉和抗剪强度较低，结构抗震性能较差；•（4）粘土砖制造耗用粘土，影响农业生产不利于环保。第十三页，共81页。⑴普通烧结砖：是以粘土、页岩、煤矸石、粉煤灰为主要材料，经压制成型、焙烧而成。按形式分为：实心砖、多孔砖、空心砖；按材料分为：粘土砖、页岩砖和粉煤灰砖。2.1砌筑用砖实心砖的规格为：240×115×53mm；多孔砖和空心砖的规格为：190×190×90mm、240×115×90mm、240×180×115mm等多种。强度等级分为MU30、MU25、MU20、MU15、MU10五个强度等级。煤矸石页岩烧结砖2砌体材料简介第十四页，共81页。传统粘土砖毁田取土量大、能耗高、砖自重大，施工生产中劳动强度高、工效低，国家已明令禁止在建筑物中使用粘土实心砖。烧结空心砖粘土烧结实心砖烧结多孔砖第十五页，共81页。⑵蒸压砖有蒸压煤渣实心砖和蒸压灰砂空心砖两种，都是通过坯料制备、压制成型、蒸压养护而制成。砖的尺寸：长宽均为240×115mm，厚度有53、90、115、175mm四种。强度等级分为MU25、MU20、MU15、MU10四个强度等级。蒸压灰砂砖粉煤灰蒸压砖炉渣砖第十六页，共81页。2.2石材分为毛石和料石两种。毛石又可分为乱毛石和平毛石，乱毛石是形状不规则的石块，平毛石是形状虽不规则，但有两个平面大致平行的石块。毛石应呈块状，中部厚度不宜小于150mm。毛石毛石挡土墙第十七页，共81页。料石按加工面的平整程度分为细料石、半细料石、粗料石和毛料石四种。料石的宽度、厚度均不宜小于200mm，长度不宜大于厚度的4倍。粗料石堆场粗料石建筑粗料石桥梁石材的强度等级分为MU100、MU80、MU60、MU50、MU40、MU30、MU20七个强度等级。第十八页，共81页。2.3砌块主要有砼空心砌块、加气砼砌块和粉煤灰砌块。砼空心砌块为竖向方孔，规格为390×190×190mm。强度等级分为MU20、MU15、MU10、MU7.5、MU5五个强度等级。砼小型空心砌块CKK承重抗裂砼空心砌块陶粒砼小型空心砌块第十九页，共81页。加气砼砌块的规格较多，一般长度为600mm，高度有200mm、240mm、300mm，宽度有A、B两种系列。强度等级分为MU7.5、MU5、MU3.5、MU2.5、MU1.0五个强度等级。按其容重、外观质量又分优等品（A级品）、一等品（B级品）和合格品。加气砼砌块第二十页，共81页。2.4砌筑砂浆常用的砌筑砂浆有水泥砂浆、水泥混合砂浆和石灰砂浆。砂浆的强度等级有M15、M10、M7.5、M5、M2.5五个强度等级。⑴原材料要求水泥使用前应对其强度、安定性进行复检，水泥出厂超过三个月（快硬水泥为一个月）或对水泥质量有怀疑时应复查试验。不同品种的水泥不得混合使用！水泥砂浆采用的水泥强度等级不宜大于32.5，...
