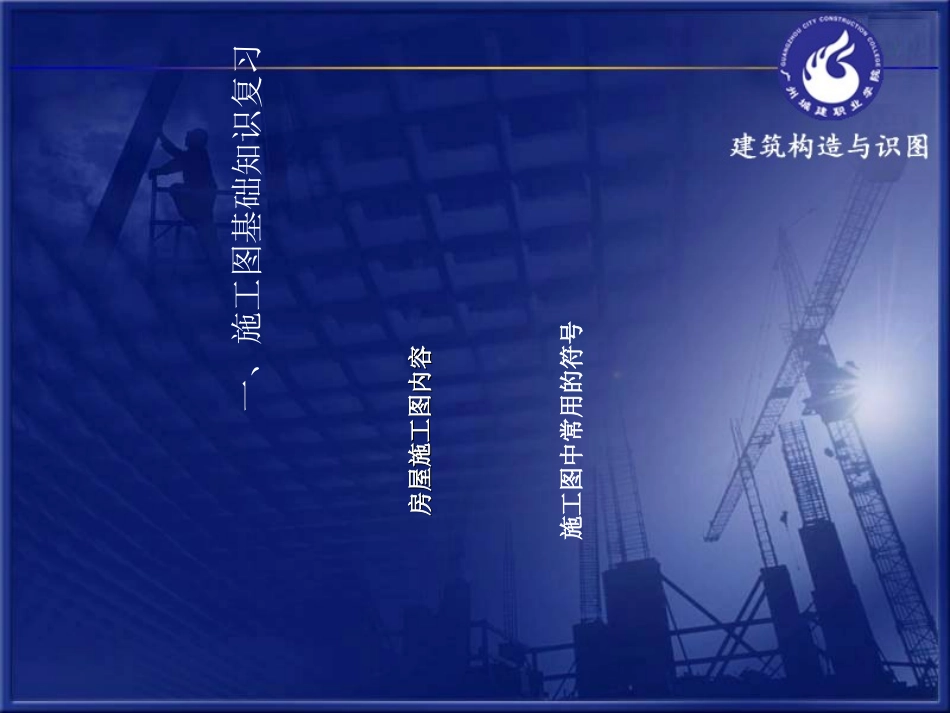

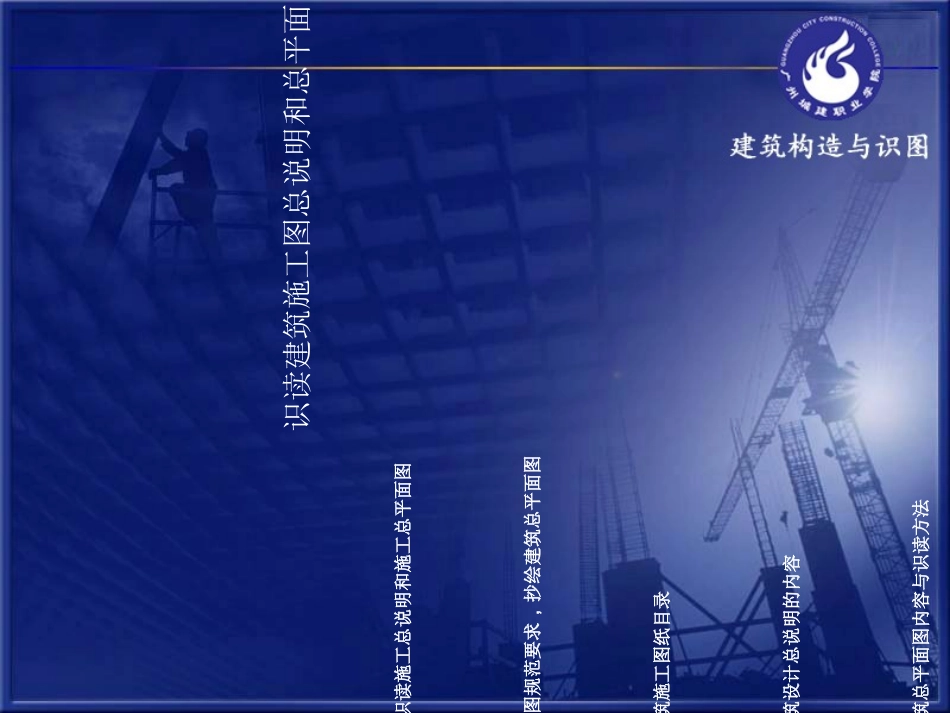

识读建筑施工图总说明和总平面图能力目标1.能正确识读施工总说明和施工总平面图2.能能按制图规范要求,抄绘建筑总平面图知识目标1.了解建筑施工图纸目录2.明确建筑设计总说明的内容3.掌握建筑总平面图内容与识读方法一、施工图基础知识复习房屋施工图内容房屋施工图内容施工图中常用的符号（一）房屋施工图内容（一）房屋施工图内容1.图纸目录（首页图）2.设计总说明3.建筑施工图（简称建施）4.结构施工图（简称结施）5.设备施工图（简称设施）（二）施工图中常用的符号1、定位轴线：平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z不得使用，避免同1、0、2混淆。细实线直径8mm或10mm4编号1c表示C号轴线之后附加的第1条轴线。（二）施工图中常用的符号2.尺寸、标高概念区分：绝对标高、相对标高；建筑标高、结构标高尺寸单位:m用于标高及总平面图；mm除标高及总平面图外标高符号用于个体建筑标高用于总平面图标高基准面以上基准面处基准面以下+0.0003.0003.000标高数字：总平面图标注到小数点后两位，其余标注到小数后三位3.索引符号与详图符号（1）索引符号细实线直径为10mm详图编号45412488J1形式：详图编号详图编号详图绘制在本张图纸上详图所在图纸编号详图所在标准图集页数标准图集编号4543剖切位置线剖视方向线表示从右向左看表示从上向下或从后向前局部剖切详图索引符号：（二）施工图中常用的符号（2）详图符号粗实线直径为14mm45详图编号详图编号被索引详图所在图纸编号形式：4（二）施工图中常用的符号二、图纸目录阅读教材附图根据图纸目录检查和了解图纸有多少类别，每类有几张例：建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）归纳：房屋施工图的内容房屋施工图的内容（1）图纸目录（既首页图）（2）设计总说明（3）建筑施工图（简称建施）（4）结构施工图（简称结施）（5）设备施工图（简称设施）等三、建筑设计说明读建筑施工图说明：教材附图、图集（私人别墅）［浏览］归纳与讲解：建筑设计说明主要说明工程的概况和总的要求。内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。三、建筑设计说明介绍相关国标（1）结构设计年限建筑结构可靠度设计统一标准GB50068-2001表1.0.5设计使用年限分类类别设计使用年限（年）示例15临时性结构225易于替换的结构构件350普通房屋和构筑物4100纪念性建筑和特别重要的建筑结构三、建筑设计说明（2）建筑结构的安全等级建筑结构可靠度设计统一标准GB50068-20011.0.8建筑结构设计时，应根据结构破坏可能产生的后果(危及人的生命、造成经济损失、产生社会影响等)的严重性，采用不同的安全等级。建筑结构安全等级的划分应符合表1.0.8的要求安全等级破坏后果建筑物类型一级很严重重要的房屋二级严重一般的房屋三级不严重次要的房屋（3）屋面工程防水标准等级和设防要求GB50345-2004屋面工程技术规范项目屋面防水等级IIIIIIIV建筑物类别特别重要的民用建筑和对防水有特殊要求的工业建筑重要的民用建筑，如图书馆、医院、宾馆、影剧院；重要的工业建筑、仓库等；高层建筑一般民用建筑，如住宅、办公楼、学校、旅馆；一般的工业建筑、仓库等非永久性的建筑，如简易宿舍、简易车间等防水耐用年限20年以上15年以上10年以上5年以上选用材料应选用合成高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石防水混凝土、金属板等材料应选用高聚物改性沥青防水卷材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水混凝土、金属板等材料应选用高聚物改性沥青防水卷材、合成高分子防水卷材、高聚物改性沥青防水涂料、合成高分子防水涂料、刚性防水层、平瓦、油毡瓦等材料应选用高聚物改性沥青防水卷材、高聚物改性沥青防水涂料、沥青基防水涂料、波形瓦等材料设防要求三道或三道以上防水设防，其中必须有一道合成高分子防水卷材；且只能有一道2mm以上厚的...
