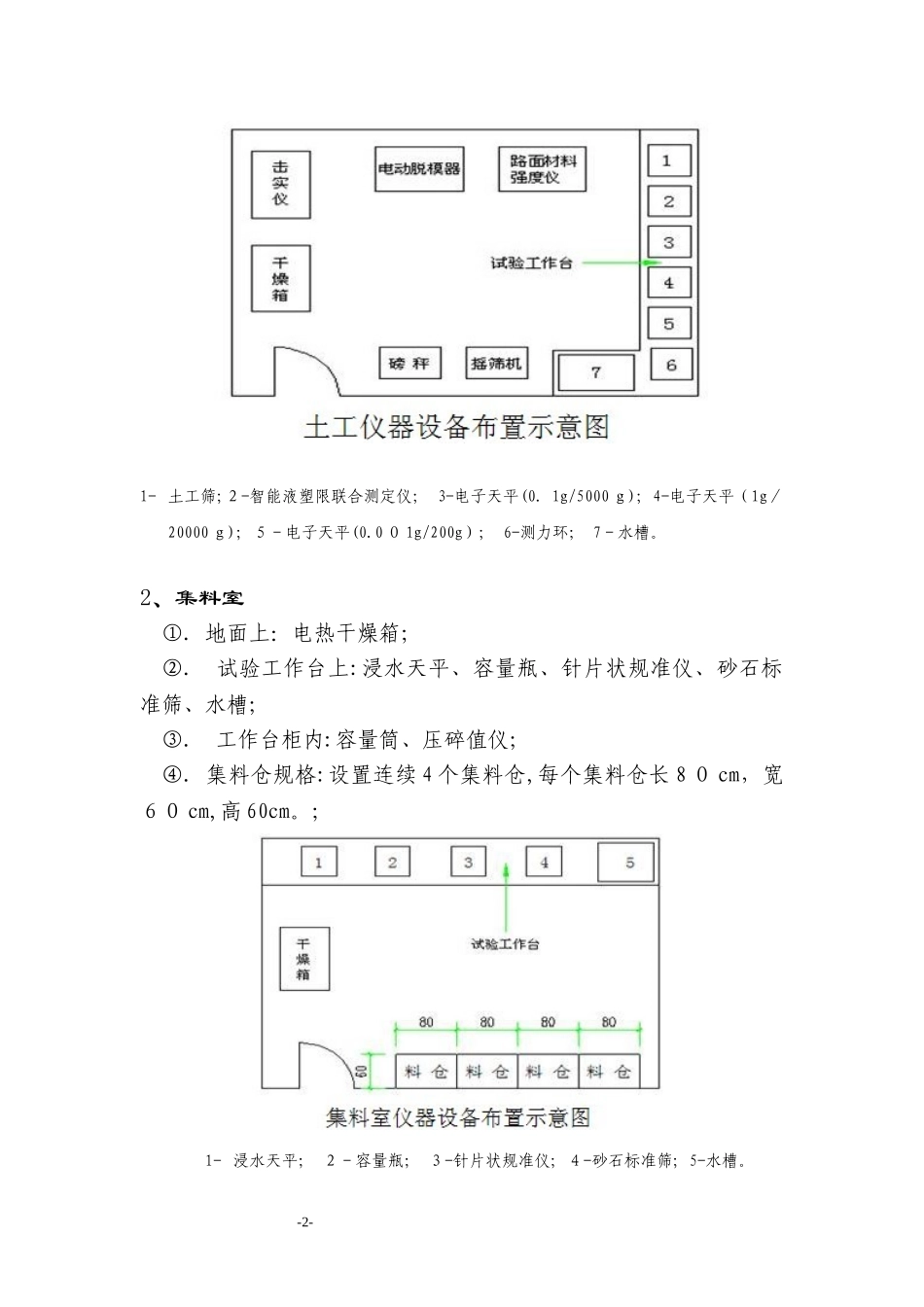

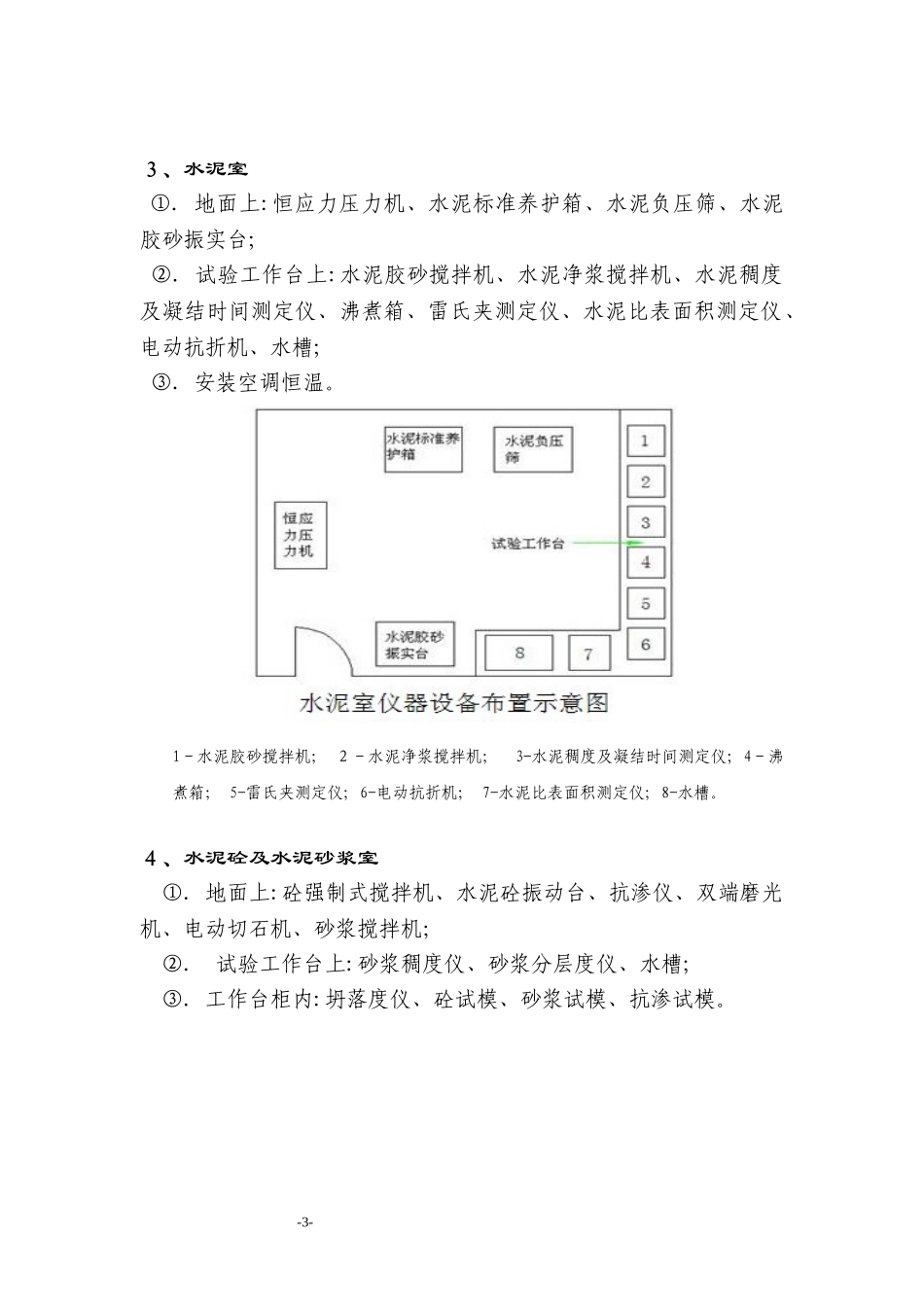

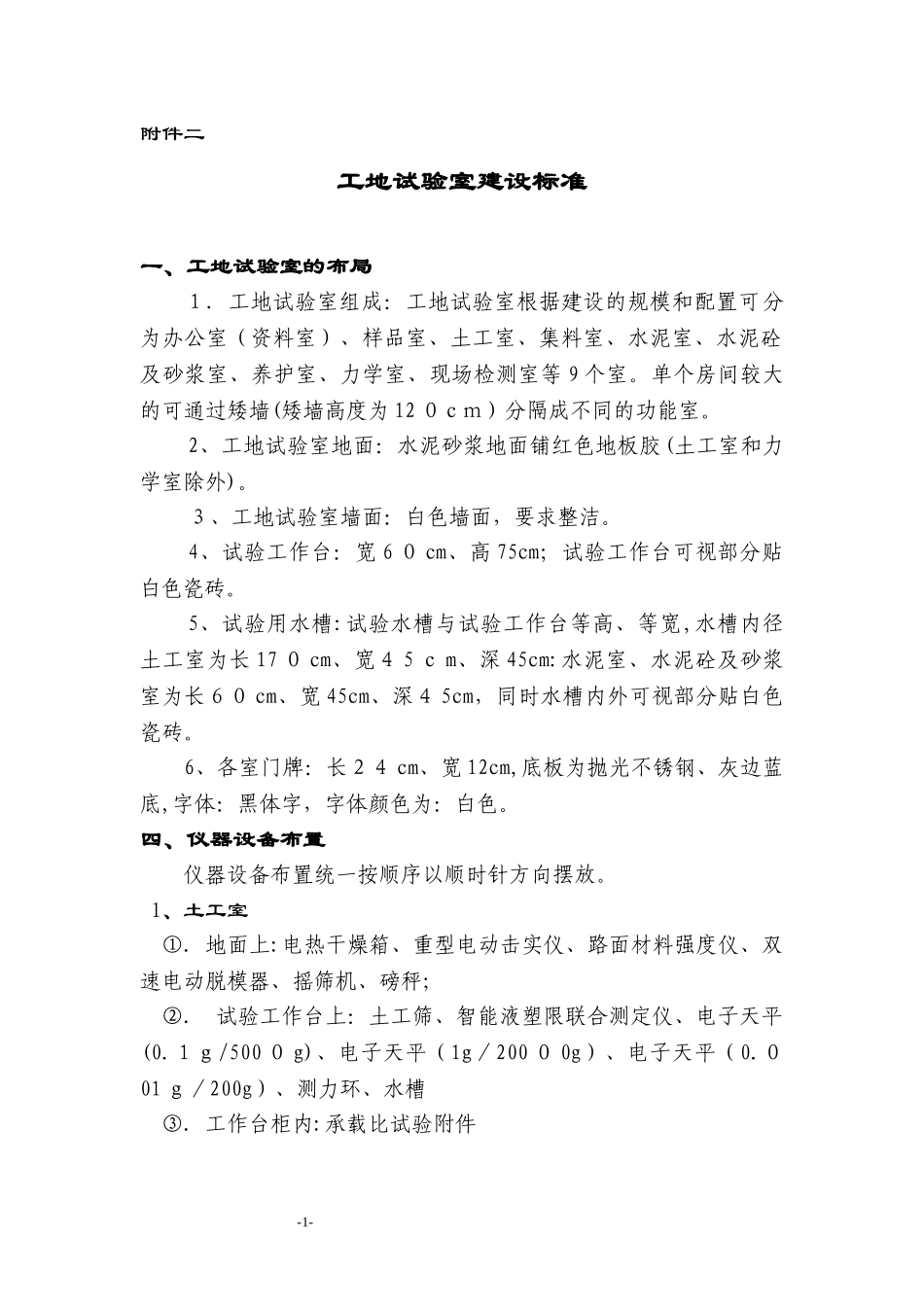

附件二工地试验室建设标准一、工地试验室的布局１．工地试验室组成：工地试验室根据建设的规模和配置可分为办公室（资料室）、样品室、土工室、集料室、水泥室、水泥砼及砂浆室、养护室、力学室、现场检测室等9个室。单个房间较大的可通过矮墙(矮墙高度为12０cｍ）分隔成不同的功能室。2、工地试验室地面：水泥砂浆地面铺红色地板胶(土工室和力学室除外)。３、工地试验室墙面：白色墙面，要求整洁。4、试验工作台：宽6０cm、高75cm；试验工作台可视部分贴白色瓷砖。5、试验用水槽:试验水槽与试验工作台等高、等宽,水槽内径土工室为长17０cm、宽４5ｃm、深45cm:水泥室、水泥砼及砂浆室为长６０cm、宽45cm、深４5cm，同时水槽内外可视部分贴白色瓷砖。6、各室门牌：长２４cm、宽12cm,底板为抛光不锈钢、灰边蓝底,字体：黑体字，字体颜色为：白色。四、仪器设备布置仪器设备布置统一按顺序以顺时针方向摆放。1、土工室①.地面上:电热干燥箱、重型电动击实仪、路面材料强度仪、双速电动脱模器、摇筛机、磅秤；②．试验工作台上：土工筛、智能液塑限联合测定仪、电子天平(0.１ｇ/500０g)、电子天平（1g／200０0g）、电子天平（0.０01ｇ／200g）、测力环、水槽③.工作台柜内:承载比试验附件-1-1-土工筛;２-智能液塑限联合测定仪；3-电子天平(0．1g/5000ｇ);4-电子天平（1g／20000ｇ);５－电子天平(0.0０1g/200g）;6-测力环；7－水槽。2、集料室①.地面上：电热干燥箱；②.试验工作台上:浸水天平、容量瓶、针片状规准仪、砂石标准筛、水槽；③.工作台柜内:容量筒、压碎值仪；④.集料仓规格:设置连续4个集料仓,每个集料仓长8０cm，宽６０cm,高60cm。；1-浸水天平；２－容量瓶；３-针片状规准仪;４-砂石标准筛;5-水槽。-2-３、水泥室①.地面上:恒应力压力机、水泥标准养护箱、水泥负压筛、水泥胶砂振实台;②.试验工作台上:水泥胶砂搅拌机、水泥净浆搅拌机、水泥稠度及凝结时间测定仪、沸煮箱、雷氏夹测定仪、水泥比表面积测定仪、电动抗折机、水槽;③.安装空调恒温。1－水泥胶砂搅拌机；２－水泥净浆搅拌机；3-水泥稠度及凝结时间测定仪;4－沸煮箱；5-雷氏夹测定仪;6-电动抗折机；7-水泥比表面积测定仪;8-水槽。４、水泥砼及水泥砂浆室①.地面上:砼强制式搅拌机、水泥砼振动台、抗渗仪、双端磨光机、电动切石机、砂浆搅拌机；②.试验工作台上:砂浆稠度仪、砂浆分层度仪、水槽;③.工作台柜内:坍落度仪、砼试模、砂浆试模、抗渗试模。-3-5、养护室①.砼标准养护设备(带喷淋设施）;②.不锈钢试件架规格:宽55cm,高１60cm，分7层,每层2５cm，试件架脚高5cm。6、力学室①．地面上：万能材料试验机、钢筋切割机、数显式压力机（２０00KN)；②．试验工作台上：冷弯冲头、钢筋打点机。7、现场检测室-4-①．地面上：弯沉仪、轻型动力触探仪、荷兰式触探仪、锚杆拉拔仪；②.试验工作台上：3米直尺、2米直尺、坡度尺、回弹仪、灌砂筒;１－灌砂筒;2-３米直尺；３-2米直尺;4-坡度尺;5－回弹仪。８、样品室①.样品室分待检区、已检区、留样区;②.样品架规格：长150cm,宽50cm,高１30cm，分4层，每层40cm,样品架脚高5cm。样品架每层垫1ｃm厚实木板9、办公室（资料室)办公室应配备:每人一张办公桌、1台以上(带网络）办公电脑、1台打印机、４个资料柜（铁柜)。五、试验室标识牌１.试验室名牌试验室名牌用抛光不锈钢板,灰边蓝底，尺寸大小为：长8０cm;宽5０cｍ；字体:黑体字;字体颜色为:白色。-5-公路第（)合同段(监理处）工地试验室２.试验设备标识牌1、尺寸：长５.５cｍ，宽3ｃm;2、字体:黑体字；3、颜色：绿底黑字；4、内容：设备名称、设备编号、购置日期、保管人；5、设备编号：设备名称1000KN万能材料试验机型号WE－-－－１00０型设备编号购置日期年月日保管人3.试验室规章制度、仪器操作规程标志牌①尺寸：高７０cm，宽50cm;②颜色：铝合金框、浅蓝底，标题为红字，正文为黑宋体字；公路试验室工作职责1、熟悉工程合同文件，认真贯彻执行有关的技术标准、施工规范和试验规程。工作中严格执行试验操作规程,提供真实准-6-确的数据。2、负责工程的试验检验检测工作，各种原材料及半成品的物理力学性能试验。...
