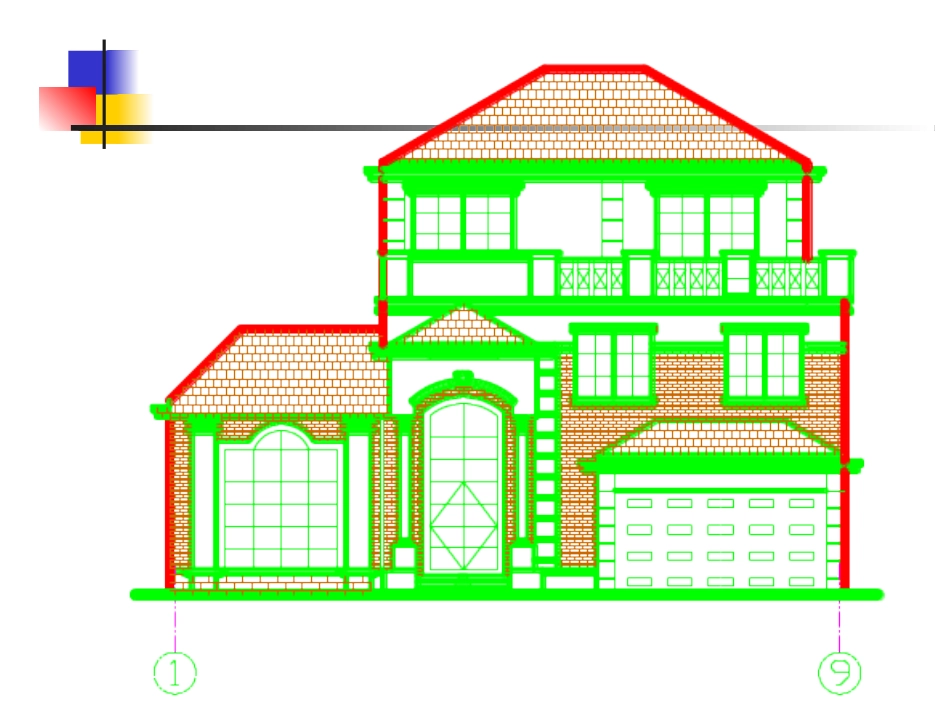

建筑施工立面、剖面图立面图、剖面图建筑详图(外墙剖面详图、楼梯详图、门窗节点详图等)建筑施工图的绘制本章主要内容本章内容建筑立面图建筑剖面图建筑详图建筑施工图的绘制建筑立面图以平行于房屋外墙面的投影面，用正投影的原理绘制出的房屋投影图，称为立面图(见图)。有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称无定位轴线的建筑物，可按平面图各面的朝向确定名称建筑立面图的形成图立面图的形成建筑立面图的作用建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等，是施工的重要依据。建筑立面图的表示方法()定位轴线()图线()比例与图例()立面图上外墙面的装修做法一般用文字加以说明()详图索引符号的要求同平面图()尺寸标注建筑立面图的识读了解图名及比例了解立面图与平面图的对应关系了解房屋的外貌特征了解房屋的竖向标高了解房屋外墙面的装修做法下面以图为例，说明建筑立面图的内容及识读步骤。建筑剖面图假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。建筑剖面图是整幢建筑物的垂直剖面图。剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。建筑剖面图的形成建筑剖面图的作用建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。建筑剖面图的表示方法()定位轴线()图线()比例()图例()剖切位置与数量的选择()尺寸标注()楼、地面各层构造作法()详图索引符号建筑剖面图的识读了解图名及比例了解剖面图与平面图的对应关系了解房屋的结构形式了解主要标高和尺寸了解屋面、楼面、地面的构造层次及做法了解屋面的排水方式了解索引详图所在的位置及编号下面以图为例，说明剖面图的内容及识读步骤。图建筑剖面图建筑详图由于画平面、立面、剖面图时所用的比例较小，房屋上许多细部的构造无法表示清楚，为了满足施工的需要，必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样，这种图样称为建筑详图，简称详图。建筑详图的形成建筑详图的特点及作用特点：一是比例大，二是图示内容详尽清楚，三是尺寸标注齐全、文字说明详尽。建筑详图是建筑细部的施工图，是对建筑平面、立面、剖面图等基本图样的深化和补充，是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。建筑详图的种类建筑详图可分为节点构造详图和构配件详图两类。凡表达房屋某一局部构造做法和材料组成的详图称为节点构造详图(如檐口、窗台、勒脚、明沟等)。凡表明构配件本身构造的详图，称为构件详图或配件详图(如门、窗、楼梯、花格、雨水管等)。建筑详图的表示方法详图的数量。详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号或页次，可不必另画详图。对于节点构造详图，应在详图上注出详图符号或名称，以便对照查阅。而对于构配件详图，可不注索引符号，只在详图上写明该构配件的名称或型号即可。建筑详图的内容一幢房屋施工图通常需绘制以下几种详图：外墙剖面详图、楼梯详图、门窗详图及室内外一些构配件的详图。各详图的主要内容有：()图名(或详图符号)、比例()表达出构配件各部分的构造连接方法及相对位置关系()表达出各部位、各细部的详细尺寸()详细表达构配件或节点所用的各种材料及其规格()有关施工要求、构造层次及制作方法说明等外墙剖面详图外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。外墙剖面详图一般采用∶的较大比例绘制，为节省图幅，通常采用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合，如图。外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内应画上材料图例。外墙剖面详图采用的比例为∶，从轴线符号可知为轴线外墙...
