建筑施工图概述及总平面图VIP免费

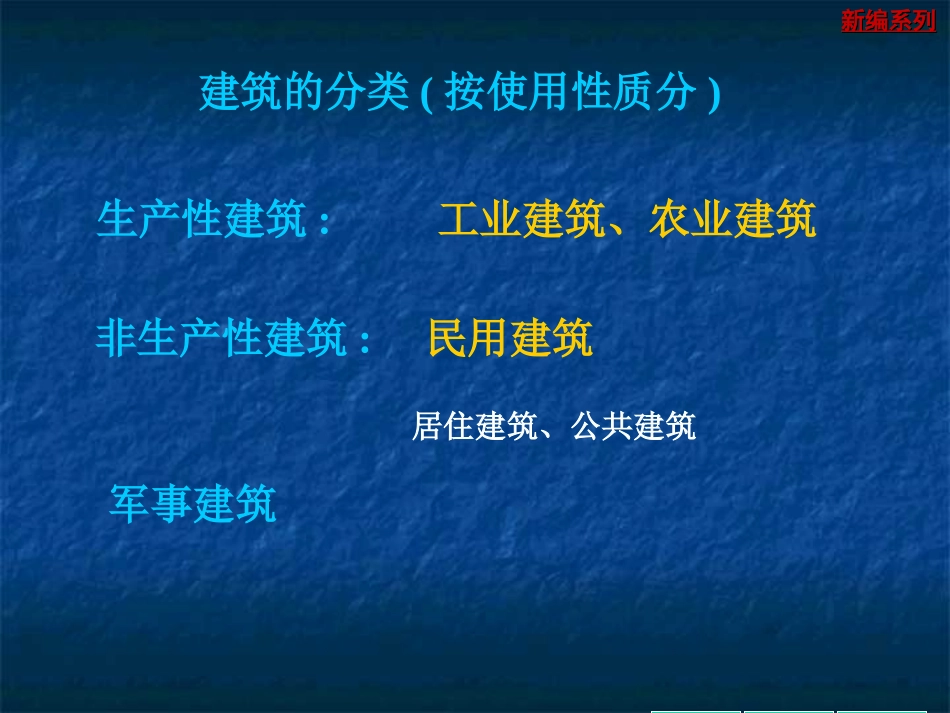

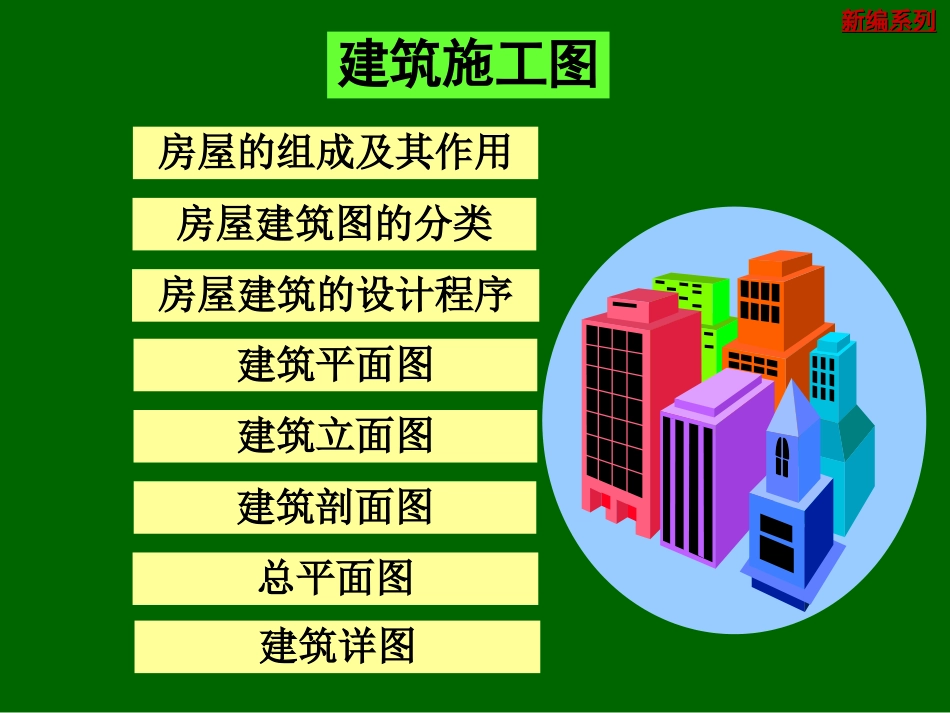

新编系列新编系列封面画法几何与土木工程制图画法几何与土木工程制图GEOMETRYANDCIVILENGENEERINGDRAWING新编系列新编系列建筑施工图房屋的组成及其作用房屋建筑图的分类房屋建筑的设计程序建筑平面图建筑立面图建筑剖面图总平面图建筑详图目录新编系列新编系列建筑的分类(按使用性质分)生产性建筑:工业建筑、农业建筑非生产性建筑:民用建筑军事建筑居住建筑、公共建筑新编系列新编系列建筑生产过程立项设计施工交付使用新编系列新编系列建筑物—直接供人们生活生产服务的房屋构筑物----简接为人们生活生产服务得设施，如水塔、烟囱、桥梁等。地貌---地面上自然欺负得状况。地物---地面上的建筑物、构筑物、河流、森林、道路等。地形---地球表面上地物和地貌得总称。横向---建筑物宽度方向。纵向---建筑物长度方向。横向轴线---平行于建筑物宽度方向设置的轴线。纵向轴线---平行于建筑物长度方向设置得轴线。开间---一间房屋的面宽，即两条横向轴线之间得距离。进深---一间房屋得深度，即两条纵向轴线之间得距离。层高----本曾层楼面（地面）到上一层楼面得高度红线---规划部门批给建设单位得占地面积，一般用红笔圈在图纸上，具有法律效力。常用的建筑名词新编系列新编系列基础起着承受和传递荷载的作用；屋顶、外墙、雨蓬等起着隔热、保温、避风遮雨的作用；屋面、天沟、雨水管、散水等起着排水的作用；台阶、门、走廊、楼梯起着沟通房屋内外、上下交通的作用；窗则主要用于采光和通风；墙群、勒脚、踢脚板等起着保护墙身的作用。地面楼梯外墙窗天窗(老虎窗)屋面勒脚装饰线条基础散水楼面新编系列新编系列新编系列新编系列虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同，但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成，如下图(是一幢三层的小别墅住宅）所示。楼梯内墙外墙窗洞外墙窗台地面门台阶新编系列新编系列房屋建筑图的分类房屋建筑图的分类建筑施工图（建施图）结构施工图（结施图）反映建筑物承重结构的布置、构件类型、材料、尺寸和构造作法等。有结构设计说明、基础图、结构布置平面图和构件详图。反映建筑物的规划位置、内外装修、构造及施工要求等。有首页（图纸目录、设计总说明）、总平面图、平面图、立面图、剖面图和详图。设备施工图（设施图）反映建筑物给水排水、采暖、通风、电器等设备的布置和施工要求等。有各设备的平面布置图、系统图和详图。建筑图的分类新编系列新编系列房屋建筑的设计程序房屋建筑的设计程序初步设计建筑物设计建筑物设计建筑功能建筑功能工程技术工程技术+建筑艺术建筑艺术+技术设计施工图设计根据施工要求，画出一套完整的反映建筑物整体及各细部构造和结构的图样，以及有关的技术资料。根据审批后的方案图，进一步解决构件造型、布置及各工种之间的配合等技术问题，修改方案，绘制技术设计图。根据甲方要求，通过调研、收集资料、综合构思，进行初步设计，作出方案图并报批。建筑设计程序新编系列新编系列房屋施工图的读图房屋施工图的读图准备工作：1.掌握作投影图的原理和形体的各种表达方法.2.熟识施工图中常用的图例、符号、线型、尺寸和比例的意义。3.注意观察和了解周围房屋的组成和构造上的一些基本情况。读图工作：1.按目录顺序（一般按"建施"-"结施"-"设施"的顺序排列)通读一遍,对建筑物有一个概括了解.2.读图时,应先整体后局部,先文字说明后图样,先图样后尺寸等原则依次仔细阅读.3.读图时,应特别注意各类图纸的表达重点和它们之间的内在联系.读图概述新编系列新编系列标准图与标准图集把各种常用的、大量性的房屋建筑及建筑构、配件按国标规定的统一模数，根据不同的规格标准，设计汇编成套的施工图，以供选用。•建筑标准图集的代号常用“建”，或“J”表示，•结构标准图集代号常用“结”或“G”表示。新编系列新编系列建筑物的模数协调•模数是选定的尺寸单位,是协调建筑构配件之间尺寸关系的增值单位•基本模数M=100mm，整个建筑物和其部分以及所有的建筑组合件的模数化尺寸，都是基本模数的倍数。•水平扩大模数为...
