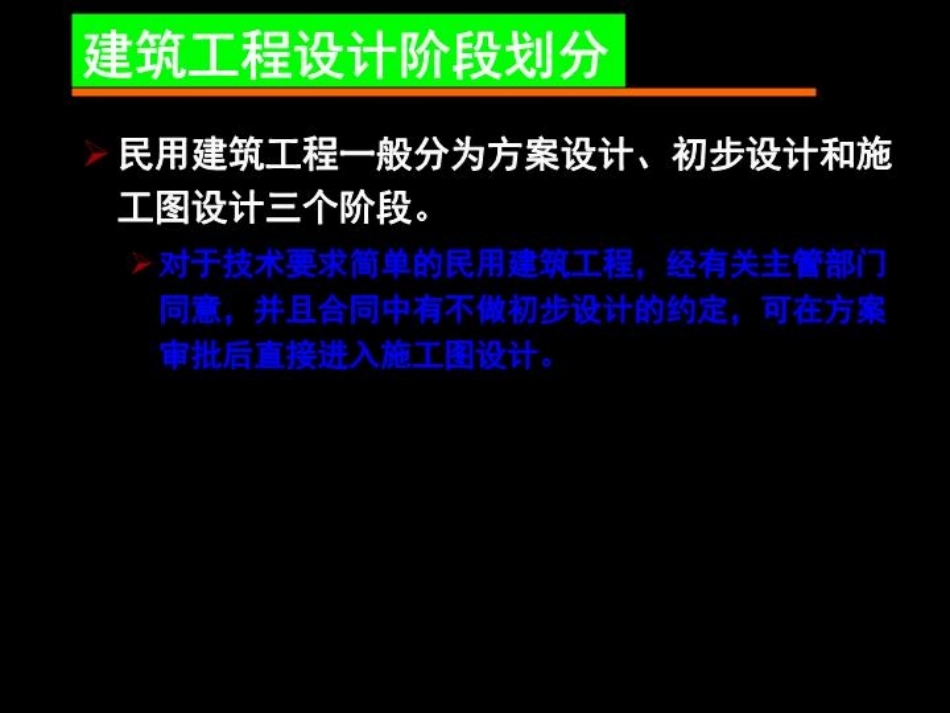

施工图设计文件的分类施工图按专业分，由建筑、结构、给水排水、采暖通风和电气几个专业图纸组成。包括图纸目录、设计总说明、建筑施工图、结构施工图、设备施工图等。各专业图纸又分为基本图纸和详图两部分。基本图纸表明全局性的内容，详图则表明局部或某一构件的详细做法和尺寸。施工图设计文件的编制顺序施工图的编制顺序应做到全局性的图纸在前，局部性的图纸在后。先施工的在前，后施工的在后。主要的在前，次要的在后。图纸目录和总说明附于施工图之前。施工图设计的特点施工图是施工的依据，也是建筑师创作意图的完整体现。施工图设计的特点严肃性承前性复杂性精确性逻辑性施工图设计的严肃性施工图是设计单位最终的技术产品，是设计单位整体水平的体现，是进行建筑施工的依据。对建设项目建成后的质量及效果，负有相应的技术及法律责任。施工过程中”必须按图施工“即使是建筑竣工投入使用，施工图也是对建筑进行维护、修缮、更新、改扩建的基础资料。一旦发生质量或使用事故，施工图则是判断技术与法律责任的主要根据。施工图设计的承前性建筑工程设计分为方案设计、初步设计和施工图设计三个阶段。其实质可以认为是从宏观到为微观、从定性到定量、从决策到实施逐步深化的过程。后者是前者的延续，前者是后者的依据。就施工图设计而论，必须以方案和初步设计为依据，忠实于既定的基本构思和设计原则建筑师只有参与施工图设计，通过本工种和其他工种的反复推敲、协调的量化过程，才能深化、修改、完善最初方案构思.施工图设计的复杂性方案的优劣主要取决于建筑师构思的水平施工图设计的优劣，不仅取决与建筑工种本身的技术问题，也取决与各工种之间的配合协作。建筑图纸是其他专业图纸的基础资料，也要根据其它专业的要求，修正、完善自己的施工图纸。各专业反复协商、磨合，才能形成一套在总平面，建筑、结构、设备等诸多技术上比较先进、可靠、经济，而且施工方便的施工图设计图纸。施工图设计的精确性施工图设计是从事相对微观、定量和事实性的设计。方案和初步设计的重心在于确定想做什么，施工图的重心放在如何做。施工图设计犹如先在纸上盖房子，必须件件有交代，处处有依据。施工图设计目的：指导施工。施工图设计的逻辑性施工图的内容庞杂，而且要求交代详细，图纸数量必然较多，因此，图纸的编排需要有较强的逻辑性，并已基本形成了约定俗成的规律－－－建设部颁布的《建筑工程设计文件编制深度规定2019年版》就是集中的体现。建筑制图建筑制图《房屋建筑制图统一标准》GB/T50001-2019、《总图制图标准》GB/T50103-2019、《建筑制图标准》GB/T50104-2019、《建筑结构制图标准》GB/T50105-2019、《给水排水制图标准》GB/T50106-2019《暖通调制图标准》GB/T50114-2019建筑制图图幅图线字体比例剖切符号索引符号引出线指北针对称符号定位轴线尺寸标注标高图幅图纸幅面及图框尺寸，应符合下表规定及有关格式。图纸的短边一般不应加长，长边可加长，但应符合规定。一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。A0A1A2A3A4bXl841X1189594X841420X594297X420210X297c105a25比例图样的比例，应为图形与实物相对应的线性尺寸之比。比例的大小，是指其比值的大小，如1:50大于1:100。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。比例建筑专业、图选用的比例，宜符合下表的规定。图名比例建筑平面图、立面图、剖面图1:501:1001:1501:2001:300局部放大图1:101:201:251:301:50构造详图1:11:21:51:101:151:201:251:301:50剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm，绘制时，剖视的剖切符号不应与其他图线相接触。剖切符号剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。...
