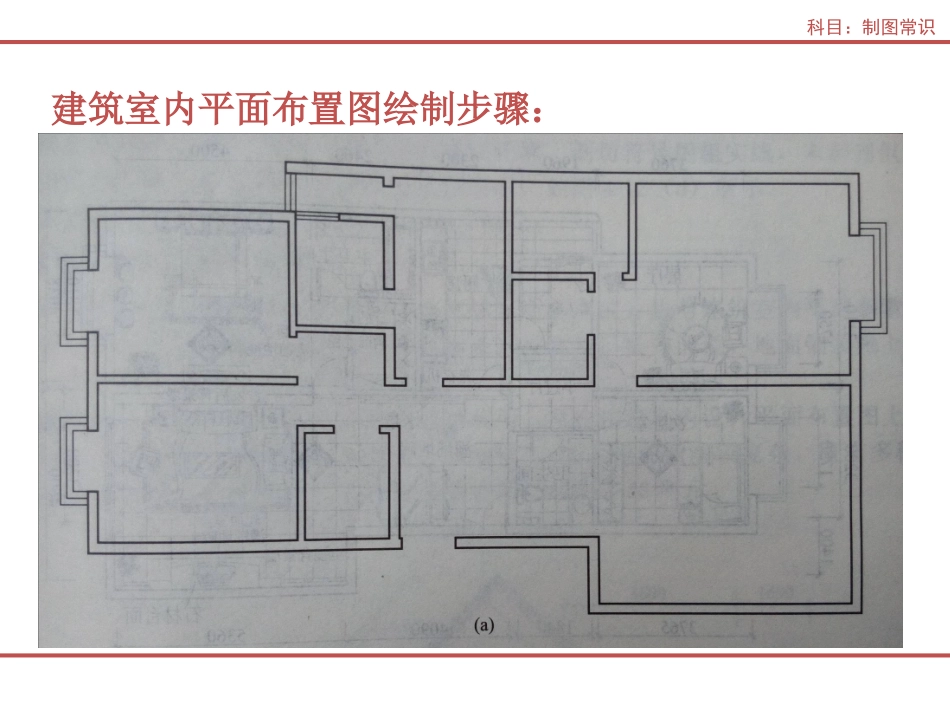

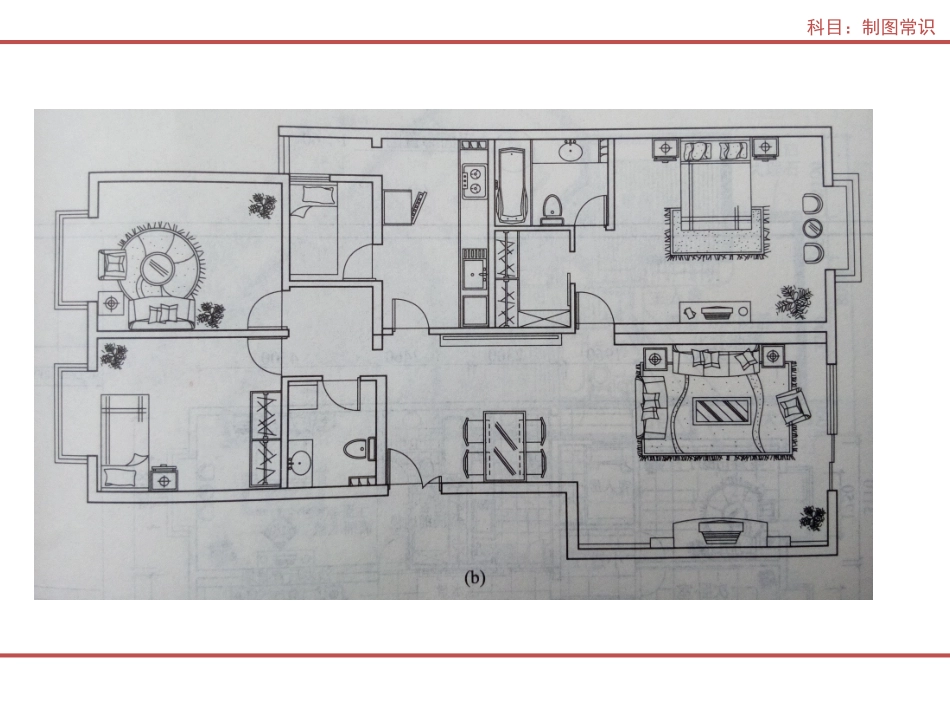

科目：制图常识建筑室内设计平面图绘制科目：制图常识建筑室内平面布置图绘制步骤：科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识建筑装饰平面图的形成？科目：制图常识（1）假设一个水平剖切平面沿着略高于窗台的位置对建筑进行剖切，将上面部分挪走，作剩余部分的水平投影图；（2）用粗实线绘制被剖切的墙体、柱等建筑结构的轮廓；（3）用细实线绘制各房间内的家具、设备的平面形状；（4）用尺寸标注和文字说明的形式表达家具、设备的位置关系和各表面的饰面材料及工艺要求等内容。科目：制图常识建筑装饰平面图雨有哪些内容？科目：制图常识建筑装饰平面图包括总平面图、平面布置图、平面尺寸图、地面装饰图、索引图等。（1）表明原有建筑平面图中柱网、承重墙、主要轴线和编号；标明装饰设计变更过后的所有室内外墙体、门窗、管井、电梯和各种扶梯、楼梯、平台和阳台等。房间的名称应注全，并标明楼梯的上下方向。（2）标明固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设及其他固定装饰配置和部分的位置。（3）标注装饰设计新发生的门窗编号及开启方向，对家具的橱柜门或其他构件的开启方向和方式也应予以表示。（4）标注各楼层地面、楼梯平台的标高；标注索引符和编号、图样名称和制图比例。科目：制图常识总平面图（1）总平面图应能全面反映各楼层平面的总体情况，包括家具布置、陈设及绿化布置、装饰配置和部品布置、地面装饰、设备布置等内容。（2）在图样中可以对一些情况作出文字说明。（3）标注索引符号且一层要标注指北针。科目：制图常识平面布置图（1）家具布置图：应标注所有可移动的家具和隔断的位置、布置方向、柜门或厨门开启方向，同时还应能确定家具上摆放物品的位置，如电话、计算机、台灯、各种电气等。（2）卫生洁具布置图：此图在规模较小的设计中可以和家具布置图合并。一般情况下应标明所有洁具、洗涤池、上下水立管、排污孔、地漏、地沟的位置，并标明排水方向、定位尺寸和其他必要尺寸。（3）绿化布置图：此图在规模较小的设计中可以与家居布置图合并。一般情况下应标明所有绿化、小品等位置，定位尺寸和其他其他必要尺寸，并有必要文字说明。（4）电气设施布置图：一般情况下应标明所有灯具、电话、网络、开关的位置，定位尺寸，控制线路走向布置，并有必要文字说明。（5）防火布置图：按照防火规范，在平面图中标注防火门位置，并有必要文字说明。（6）如果楼层平面较大，可就一些房间和部位的平面图纸单独绘制局部放大图，同样也应符合以上规定。科目：制图常识平面尺寸图（1）标注装饰设计新发生的室内外墙体、室内外门窗洞口和管井等定位尺寸、墙体厚度洞口宽度与高度尺寸、门窗编号。（2）标注设计新发生的楼梯、自动梯、平台、台阶、坡道等的定位尺寸，设计标高。（3）标注固定隔断、固定家具、装饰造型、台面、栏杆的定位尺寸和其他必要尺寸。科目：制图常识地面装饰图（1）标注地面装饰材料的种类、色彩、品名、拼接图案、不同材料的分界线。（2）标注地面装饰的定位尺寸、标准和异形材料的单位尺寸、节点构造索引。（3）标注地面装饰的嵌条、台阶和梯段防滑条的定位尺寸、材料做法或节点构造索引。索引图注明索引符号编号，必要时增加文字说明帮助索引。科目：制图常识建筑室内设计顶棚图绘制地面材质填充及图样参考（1）图例线一般用细实线表示，线型间要均匀、疏密适度。（2）若表达同类材料不同品种时，应在图中附加必要说明。（3）若因图形小，无法用图例表达，可采用其他方式说明。（4）需要自编图例时，编制方法可按已设定的比例，以简化的方式画出所示实物的轮廓线或剖面，必要时辅以文字说明，以避免与其他图例混淆。科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：制图常识某别墅的建筑装饰施工图为例（墙厚240mm）1，选比2，细实线画出主体结构、标注开间、门洞尺寸、轴线3，将房间内实测尺寸逐一标出，尺寸线采用细实线4，画出各功能房间家具、陈设、隔断、绿化的形状位置科目：制图常识科目：制图常识科目：制图常识科目：制图常识科目：...
