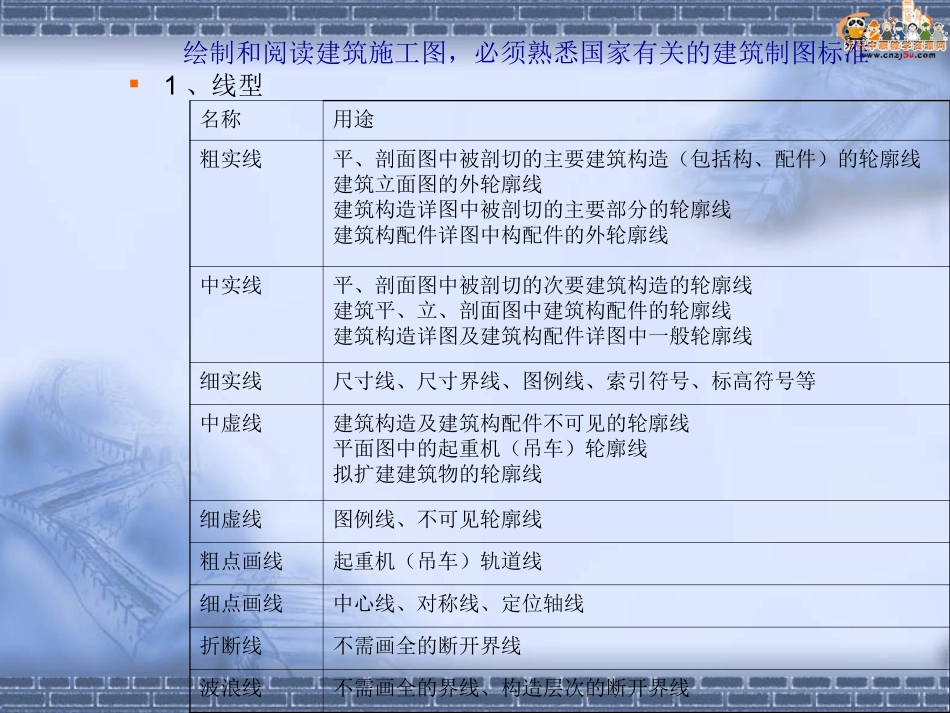

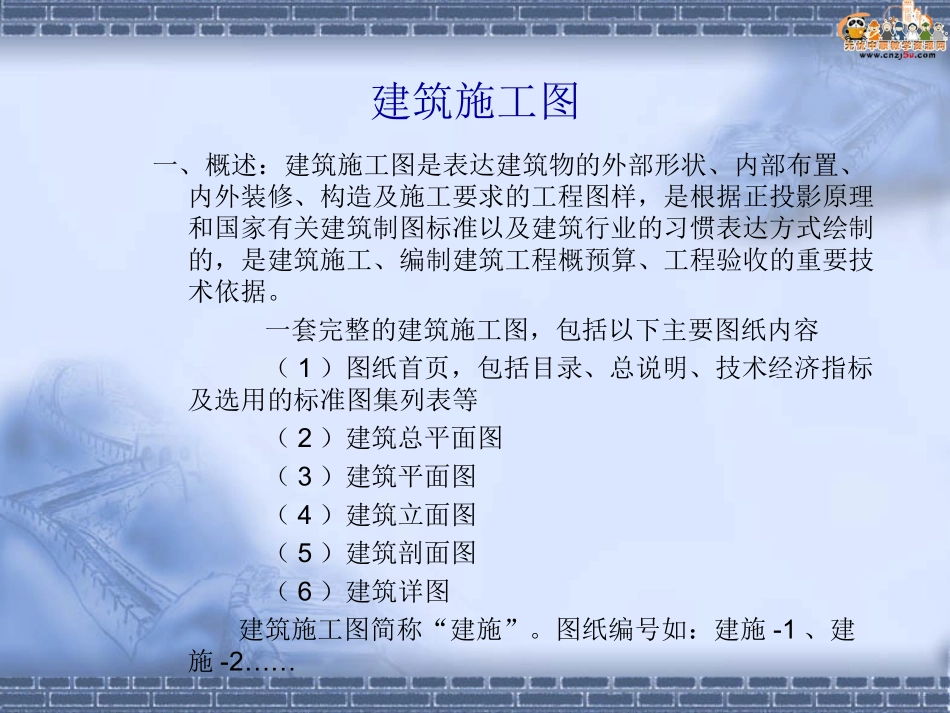

建筑制图与识图建筑施工图一、概述：建筑施工图是表达建筑物的外部形状、内部布置、内外装修、构造及施工要求的工程图样，是根据正投影原理和国家有关建筑制图标准以及建筑行业的习惯表达方式绘制的，是建筑施工、编制建筑工程概预算、工程验收的重要技术依据。一套完整的建筑施工图，包括以下主要图纸内容（1）图纸首页，包括目录、总说明、技术经济指标及选用的标准图集列表等（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图建筑施工图简称“建施”。图纸编号如：建施-1、建施-2……绘制和阅读建筑施工图，必须熟悉国家有关的建筑制图标准1、线型名称用途粗实线平、剖面图中被剖切的主要建筑构造（包括构、配件）的轮廓线建筑立面图的外轮廓线建筑构造详图中被剖切的主要部分的轮廓线建筑构配件详图中构配件的外轮廓线中实线平、剖面图中被剖切的次要建筑构造的轮廓线建筑平、立、剖面图中建筑构配件的轮廓线建筑构造详图及建筑构配件详图中一般轮廓线细实线尺寸线、尺寸界线、图例线、索引符号、标高符号等中虚线建筑构造及建筑构配件不可见的轮廓线平面图中的起重机（吊车）轮廓线拟扩建建筑物的轮廓线细虚线图例线、不可见轮廓线粗点画线起重机（吊车）轨道线细点画线中心线、对称线、定位轴线折断线不需画全的断开界线波浪线不需画全的界线、构造层次的断开界线2、比例图名常用比例总体规划图1：2000，1：5000，1：10000，1：25000总平面图1：500，1：1000，1：2000建筑平立剖面图1：50，1：100，1：200建筑局部放大图1：10，1：20，1：50建筑构造详图1：1，1：2，1：5，1：10，1：20，1：503、定位轴线建筑施工图中的定位轴线是确定建筑物主要承重构件位置的基准线，是施工定位、放线的重要依据。定位轴线采用细点画线绘制，轴线的端头绘一细实线园，园的直径为8毫米，详图上可增为10毫米，圆心应在轴线的延长线上。平面图轴线应注在下方和左侧，横向编号用数字，从左至右顺序编号；竖向编号采用大写英文字母，自下至上顺序编写，但是I、O、Z三个字母不能用于编号，以防与1、0、2混淆，字母不够用时，可以用双字母或字母加下脚标表示，如AA、BB，或A1、B1等。附加轴线的编号应以分数表示。在两个轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号采用数字如1/1，1/A4、索引符号和详图符号工程图中某一局部无法表达清楚时，通常放大单独绘制，称为详图，为便于查找和对照阅读，通常用索引符号和详图符号表示基本图与详图的关系。索引符号：直径为10毫米的细实线园，细实线水平直径和引出线及编号。8详图编号12详图编号14详图所在图图号（同一张图上）（不同图上）22图册编号25页号（用标准图集）98J6剖面详图，被剖切部位粗实线，引出线表示剖切后投影方向详图符号：直径为14毫米的粗实线园，细实线水平直径及编号。512详图编号14基本图所在页号（详图与基本图不在一张上）（详图与基本图在一张上）总平面图上，标室外地坪标高时用实心黑三角5、标高标高表示建筑物某一部位相对于基准面（标高的零点）的竖向高度，是竖向定位的依据。标高按基准面的不同分为相对标高和绝对标高。相对标高可以自由选定，一般以建筑物一层主要地面作为零点；绝对标高，以国家或地区统一规定的基准面作为零点标高。我国规定黄海平均海水面作为标高的零点。标高注法为3毫米高的等腰三角形，用细实线绘，可以指在标高顶面上，也可以指在引出线上。3.756、引出线图中某些部位具体内容无法标注时用引出线，引出线用细实线。7、折断符号和连接符号8、对称符号：对称画形可以只画一半，并画对称符号。对称符号是细点画线，两端画出长度6—10毫米平行线，线间距2—3毫米9、指北针：细实线园，直径24毫米，指针尾端宽3毫米。当采用更大直径园时，尾端宽应是直径的1/810、图例：2、总平面图的阅读读图步骤如下：（1）阅读标题栏和图名、比例，通过阅读标题栏可以知道工程名称、性质、类型等（2）读设计说明，在总平面图中常附有设计说明，一般包括如下内容：有关建设依据和工程概况的说明，如工程规模、主要技术经济指标、用...
