导轨式附着升降脚手架专项施工方案VIP免费

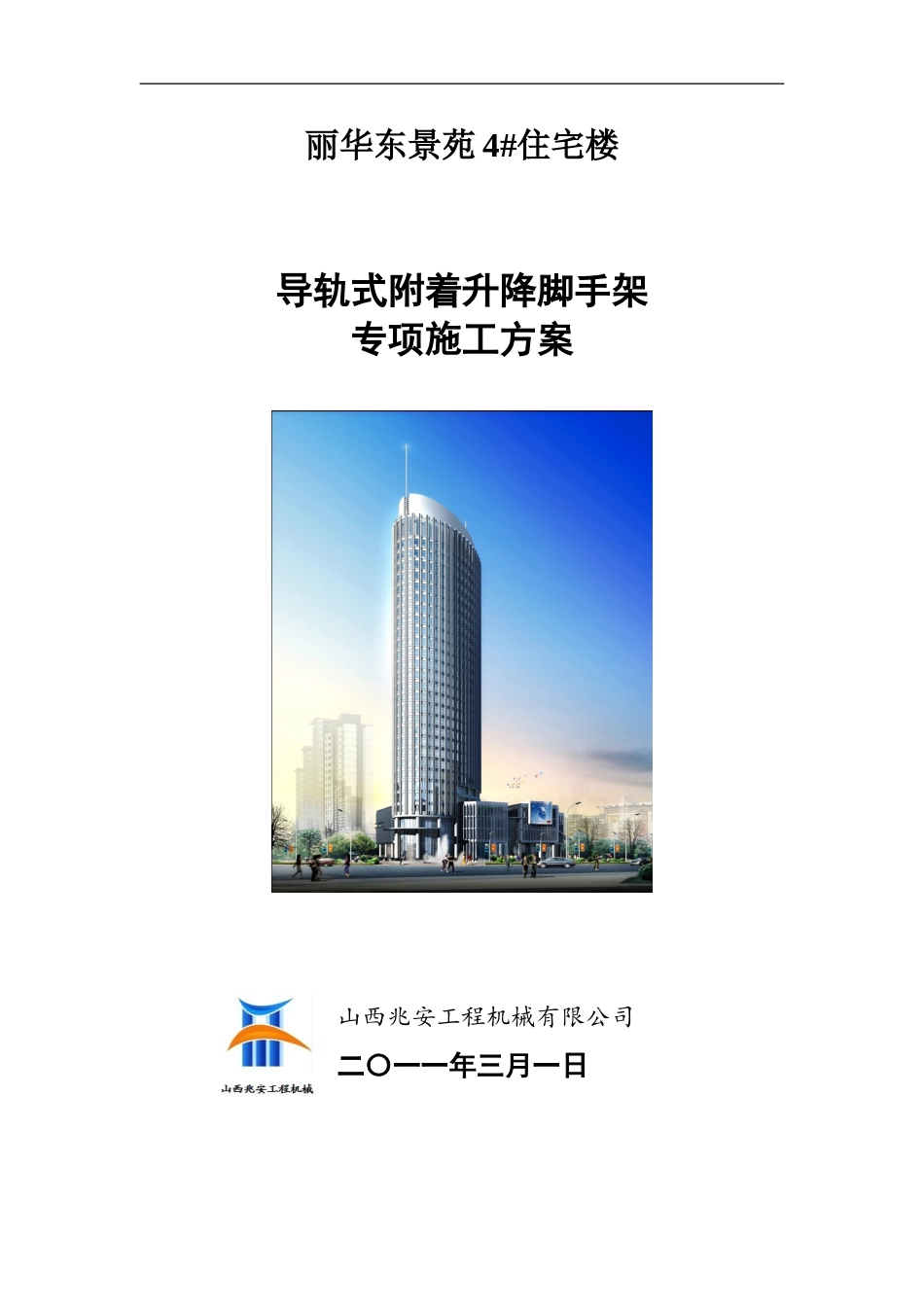

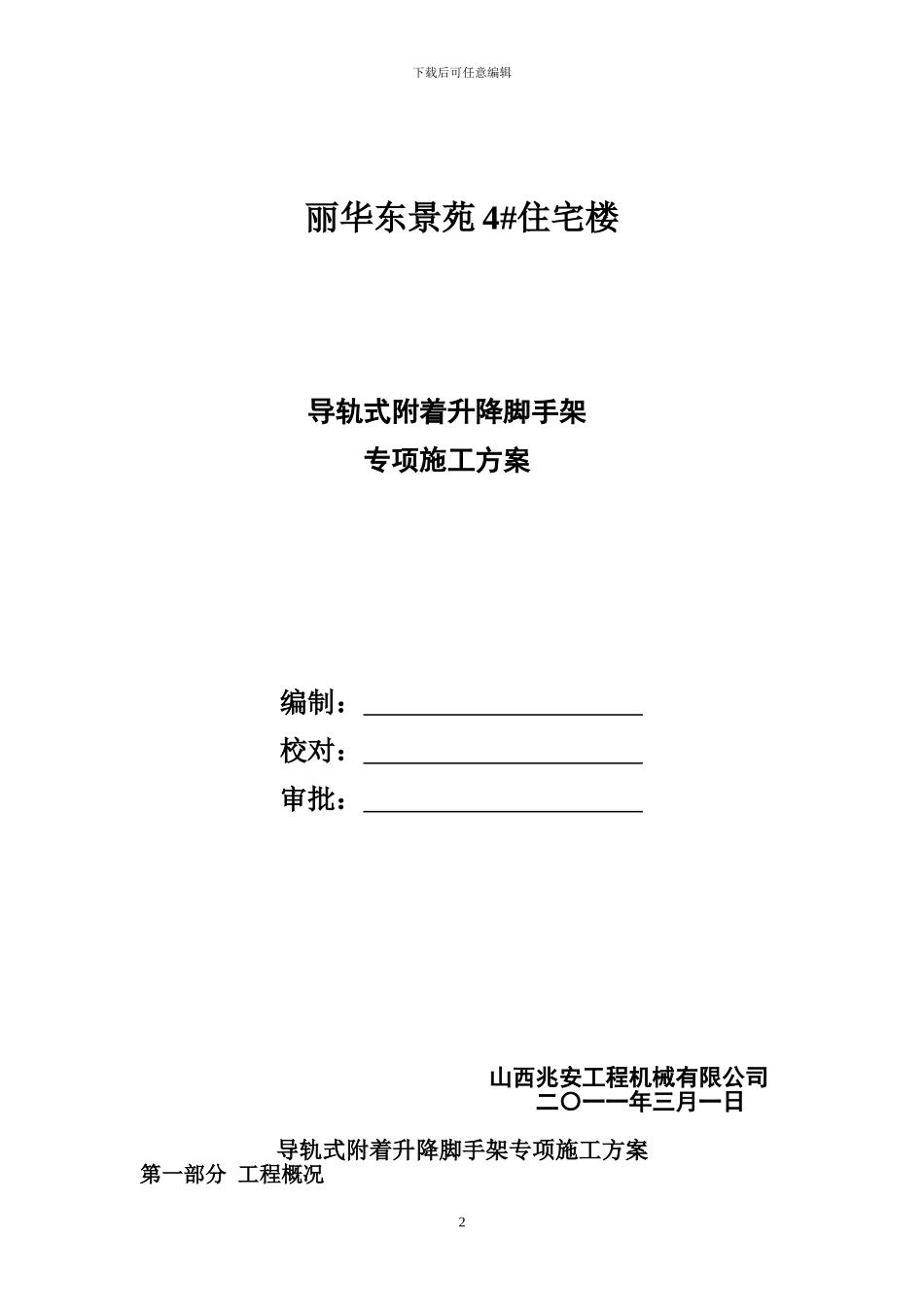

丽华东景苑 4#住宅楼导轨式附着升降脚手架专项施工方案山西兆安工程机械有限公司二〇一一年三月一日下载后可任意编辑丽华东景苑 4#住宅楼导轨式附着升降脚手架专项施工方案编制： 校对： 审批： 山西兆安工程机械有限公司二〇一一年三月一日导轨式附着升降脚手架专项施工方案第一部分 工程概况2下载后可任意编辑一．工程名称二．施施工场地址三．工程设计参数四．施工现场布置及特别施工方法第二部分 附着升价脚手架的组成及其作用第三部分 本工程附着升降脚手架施工设计方案一．编制依据二．本工程提升架总体方案设计三．架体基本参数设计四．升降脚手架的搭设及机构安装五．附着升价脚手架的提升六．附着升价脚手架的下降七．附着升价脚手架的拆除第四部分 实施保证措施一．附着升降脚手架安全体系二．管理制度三．附着升降脚手架事故应急措施及应急预案四．工具设备第五部分 设计计算书第六部分 附件附表一．导轨式附着升降脚手架安装法律规范二．导轨式附着升降脚手架安装搭设验收自检表三．导轨式附着升降脚手架安装交底卡附图一．导轨式附着升降脚手架平面布置图二．导轨式附着升降脚手架机位定点尺寸图三．提升架预留孔尺寸位置图四．主框架连接示意图五．水平桁架连接示意图六．塔吊附臂及施工料台处架体结构连接示意图七．支座安装及防坠原理示意图八．提升架控制电路安装示意图九．提升架整体结构示意图十．提升架局部位置结构示意图3下载后可任意编辑第一部分 工程概况一．工程名称：丽华东景苑 4#住宅楼二．施施工场地址：三．工程设计参数：项目名称参数总高度4#109.8m总层数4#33f标准层层数4#2-33f标准层层高3m标准层沿边周长4#166m升降脚手架施工范围4#2-33f四．施工现场布置及特别施工方法：提升架方案设计时必须考虑塔吊位置、附臂附着方案以及施工电梯位置对提升架施工的影响，以及保证施工的安全性和经济性。具体施工办法详见附图六，塔吊附臂处得相关杆件必须遵循先后加固拆除的作业原则，先将附臂处的加固杆件连接到位，在对升降作业影响范围内的杆件依次拆除，绝对不允许一次将影响杆件全部拆除。第二部分 附着升价脚手架的组成及其作用1．附着式升降脚手架（简称提升架）如附图八所示：主要由竖向主框架（见附图六）、底部水平支撑框架（桁架）（见附图五）、脚手架、脚手板、安全网、翻版等组成。水平支撑架及竖向主框架承受自重及上部传来的脚手架体系固定载荷和施工载荷、风载荷灯，并将其传递到升降结构...
