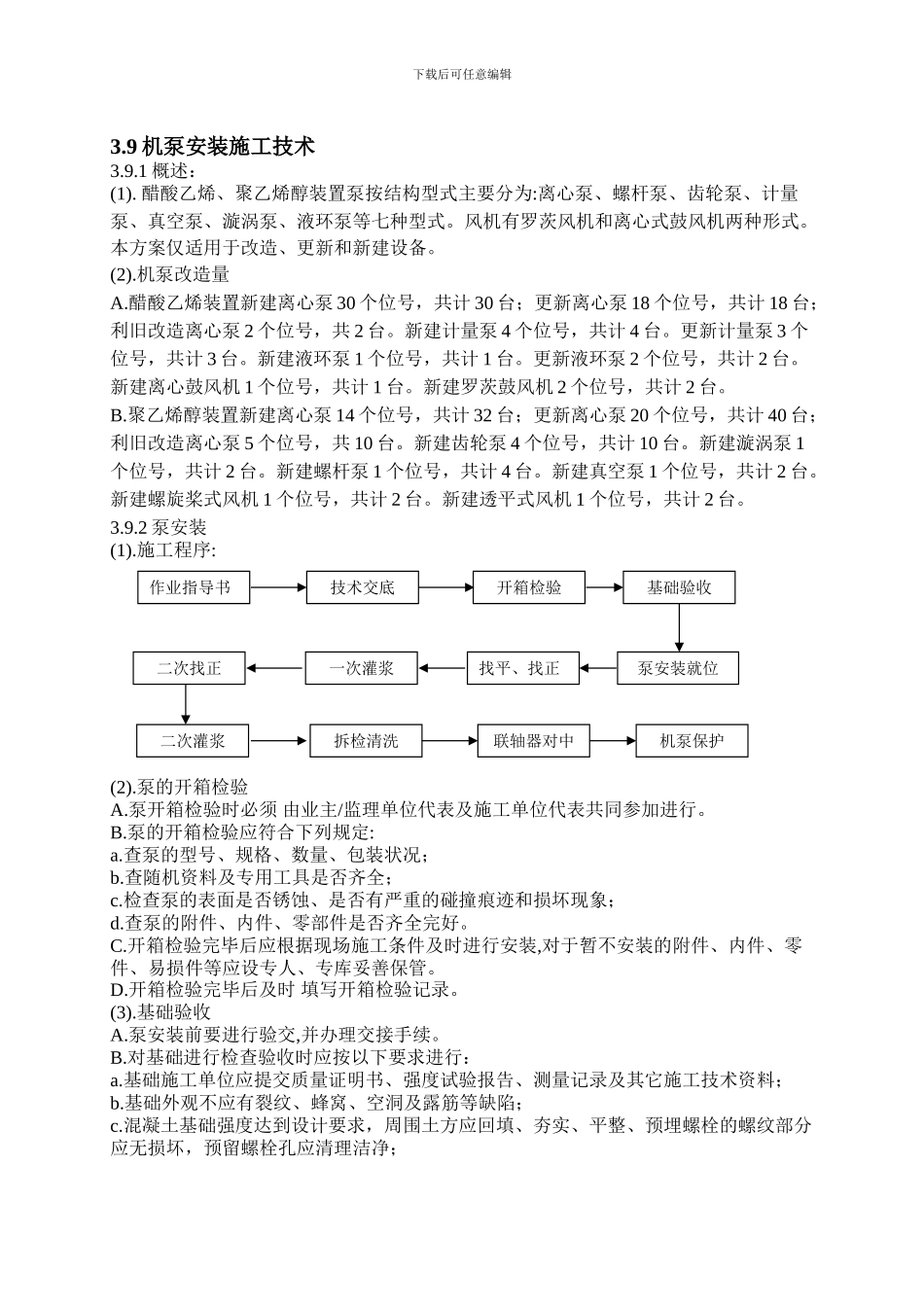

下载后可任意编辑3.9 机泵安装施工技术3.9.1 概述：(1). 醋酸乙烯、聚乙烯醇装置泵按结构型式主要分为:离心泵、螺杆泵、齿轮泵、计量泵、真空泵、漩涡泵、液环泵等七种型式。风机有罗茨风机和离心式鼓风机两种形式。本方案仅适用于改造、更新和新建设备。(2).机泵改造量A.醋酸乙烯装置新建离心泵 30 个位号，共计 30 台；更新离心泵 18 个位号，共计 18 台；利旧改造离心泵 2 个位号，共 2 台。新建计量泵 4 个位号，共计 4 台。更新计量泵 3 个位号，共计 3 台。新建液环泵 1 个位号，共计 1 台。更新液环泵 2 个位号，共计 2 台。新建离心鼓风机 1 个位号，共计 1 台。新建罗茨鼓风机 2 个位号，共计 2 台。B.聚乙烯醇装置新建离心泵 14 个位号，共计 32 台；更新离心泵 20 个位号，共计 40 台；利旧改造离心泵 5 个位号，共 10 台。新建齿轮泵 4 个位号，共计 10 台。新建漩涡泵 1个位号，共计 2 台。新建螺杆泵 1 个位号，共计 4 台。新建真空泵 1 个位号，共计 2 台。新建螺旋桨式风机 1 个位号，共计 2 台。新建透平式风机 1 个位号，共计 2 台。3.9.2 泵安装(1).施工程序:(2).泵的开箱检验A.泵开箱检验时必须 由业主/监理单位代表及施工单位代表共同参加进行。B.泵的开箱检验应符合下列规定:a.查泵的型号、规格、数量、包装状况；b.查随机资料及专用工具是否齐全；c.检查泵的表面是否锈蚀、是否有严重的碰撞痕迹和损坏现象；d.查泵的附件、内件、零部件是否齐全完好。C.开箱检验完毕后应根据现场施工条件及时进行安装,对于暂不安装的附件、内件、零件、易损件等应设专人、专库妥善保管。D.开箱检验完毕后及时 填写开箱检验记录。(3).基础验收A.泵安装前要进行验交,并办理交接手续。B.对基础进行检查验收时应按以下要求进行：a.基础施工单位应提交质量证明书、强度试验报告、测量记录及其它施工技术资料；b.基础外观不应有裂纹、蜂窝、空洞及露筋等缺陷；c.混凝土基础强度达到设计要求，周围土方应回填、夯实、平整、预埋螺栓的螺纹部分应无损坏，预留螺栓孔应清理洁净；作业指导书技术交底开箱检验基础验收泵安装就位找平、找正一次灌浆二次找正联轴器对中拆检清洗二次灌浆机泵保护下载后可任意编辑d.核实基础螺栓中心是否与设备螺栓孔距相符；e.基础上应明显标出纵横中心线、标高基准线；f.基础在泵安装前应对其进行铲麻面。放置垫铁处（至周边 50 毫米）...
