焦耳定律课件VIP免费

焦耳定律课件_第1页
1/24
焦耳定律课件_第2页
2/24
焦耳定律课件_第3页
3/24

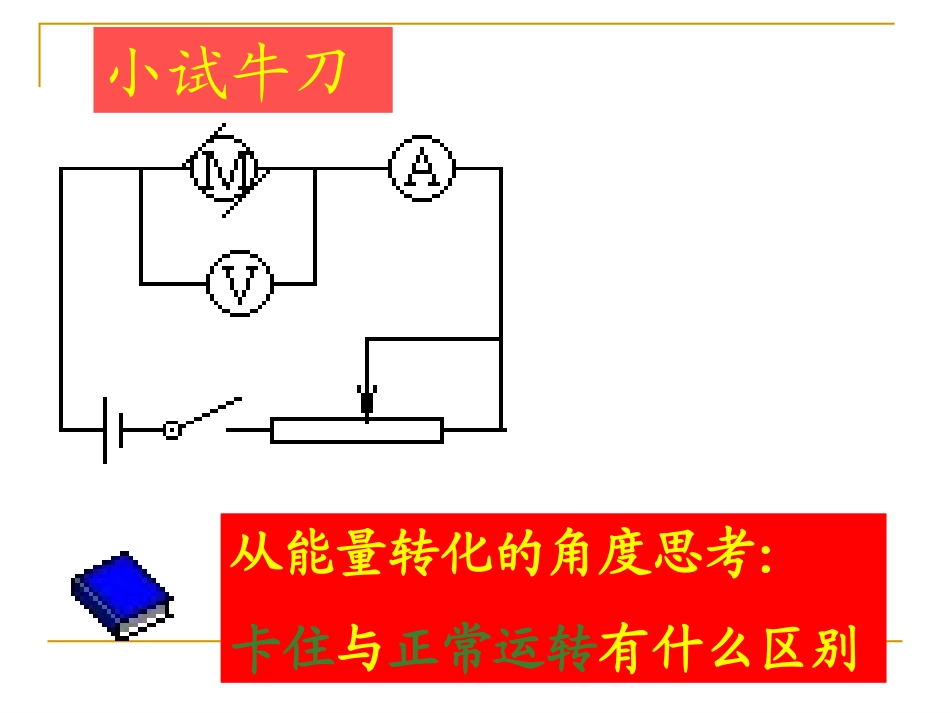

2.52.5焦耳定律焦耳定律2.52.5焦耳定律焦耳定律烧掉了!当遇到墙壁的时候。。。小试牛刀从能量转化的角度思考:卡住与正常运转有什么区别一、电场力做功如图一段电路两端的电压为U,通过的电流为I,在时间t内通过这段电路任一横截的电荷量Itq则电场力做功为:W=qU=IUt电流在一段电路上所做的功等于这段电路两端的电压U、和通电时间t三者的乘积.3、单位:在国际单位制中电功的单位是焦(J).1、定义:在一段电路中电场力所做的功,也就是通常所说的电流所做的功,简称为电功.2、公式:W=IUt4、适用条件:恒定电流的电路。5、意义:电流做功的过程是电能转化为其他形式能的过程。电流做了多少功,表明就有多少电能转化成其他形式的能。量度二、电功率一段电路上的电功率P等于这段电路两端的电压U和电路中电流I的乘积.3、单位:在国际单位制中是瓦(W),常用单位还有毫瓦(mW),千瓦(kW).1kW=103W=106mW=10-3MW1、定义:单位时间内电流所做的功2、公式:用电器铭牌上所标称的功率是额定功率,用电器在实际电压下工作的功率是实际功率.用电器只有在额定电压下工作实际功率才等于额定功率.几种常见家用电器的额定功率用电路29吋彩电电熨斗电冰箱微波炉台灯额定电压(V)220220220220220额定功率(W)~150300~800100~150800~120040~604、额定功率和实际功率电能→内能QW1、电热(1)、定义:电流通过导体产生的热量.Q=I2Rt推导:电能全部转化为内能:Q=W=IUt欧姆定律:U=IR(2)、公式:Q=I2Rt(1)内容:电流通过导体时产生的热量Q与电流I的二次方成正比、与导体的电阻R和通电时间t成正比.RtIQ2(3)焦耳定律适用条件:适用于纯电阻电路,也适用于非纯电阻电路.2.焦耳定律(2)公式:(1)、定义:单位时间内的发热量.3、热功率热功率P等于通电导体中电流I的二次方与导体电阻R的乘积.P=Q/t=I2R(2)、公式:(3)、单位:瓦(W)千瓦(kW).4.纯电阻电路:电能→内能QI2RtWUIt=I=U/RM非纯电阻电路:电能→内能+其它形式的能WE其+QUItI2Rt=QI<U/R说明:欧姆定律不适用于非纯电阻电路!>小试牛刀从能量转化的角度思考:卡住与正常运转有什么区别说一说白炽灯电池的充电过程电炉丝例题1一个电动机,线圈电阻是0.4欧,当它两端所加的电压为220V时,通过的电流是5A。这台电动机每分钟所做的机械功有多少?解:电功率等于热功率加上其他形式能的功率。可得P电=P热+P机,P热=I2R,电动机消耗的功率为P电=IU,P机=P电-P热=IU-I2R,电动机每分钟做的机械功为:W=P机t=(IU-I2R)t=6.54×104J练一练一直流电动机线圈内阻一定,用手握住转轴使其不能转动,在线圈两端的电压为0.3V,电流为0.3A。松开转轴,在线圈两端的电压为2V,电流为0.8A,电动机正常工作。求该电动机正常工作时,电功率是多少?其中的机械功率是多少?答:电动机不转动时,电功全部转化成内能,电阻计算得:r=U0/I0=1Ω电动机转动时,消耗的电功转化成内能和机械能,总的功率P总=IU=1.6W,电动机的机械功率是:P机=P总-I2R=0.96W思考与讨论由公式P=UI和I=U/R还可以推导出一个功率表达式P=U2/R。当电阻为R的电动机两端电压为U时,某同学用这个公式计算了它所消耗的电功率。根据这个功率表达式的推导过程,你能说明这位同学正确还是错误的?正确吗?M电能→内能+其它形式的能WE其+QUItI2Rt=Q>说明:欧姆定律不适用于非纯电阻电路!I<U/RP=UI、P=I2R、P=U2/R的区别纯电阻电路中,三者可以彼此通用非纯电阻电路中,只能使用P=UI表示电功率,用P=I2R表示热功率,P=U2/R不表示任何量。串联与并联电路的功率计算串联电路功率关系:各部分电路电流相同,根据P=I2R,各电阻上的电功率与电阻成正比。总功率P总=UI=(U1+U2+…Un)I=P1+P2+…+Pn并联电路功率关系:各支路电压相同,根据P=U2/R,各支路上的电功率与电阻成反比。总功率P总=UI=U(I1+I2+…+In)=P1+P2+…+Pn课堂小结1.电功:IUtW2.电功率:IUtWP3.电热:RtIQ2=4.热功率:RItQP2对纯电阻电路:电功=电热电功率=热功率对非纯电阻电路:电功>电热电功率>热功率作业:作业本《焦耳定律》
