工业通信协议Modbus-Profibus-DP-Devicenet和EthernetVIP免费

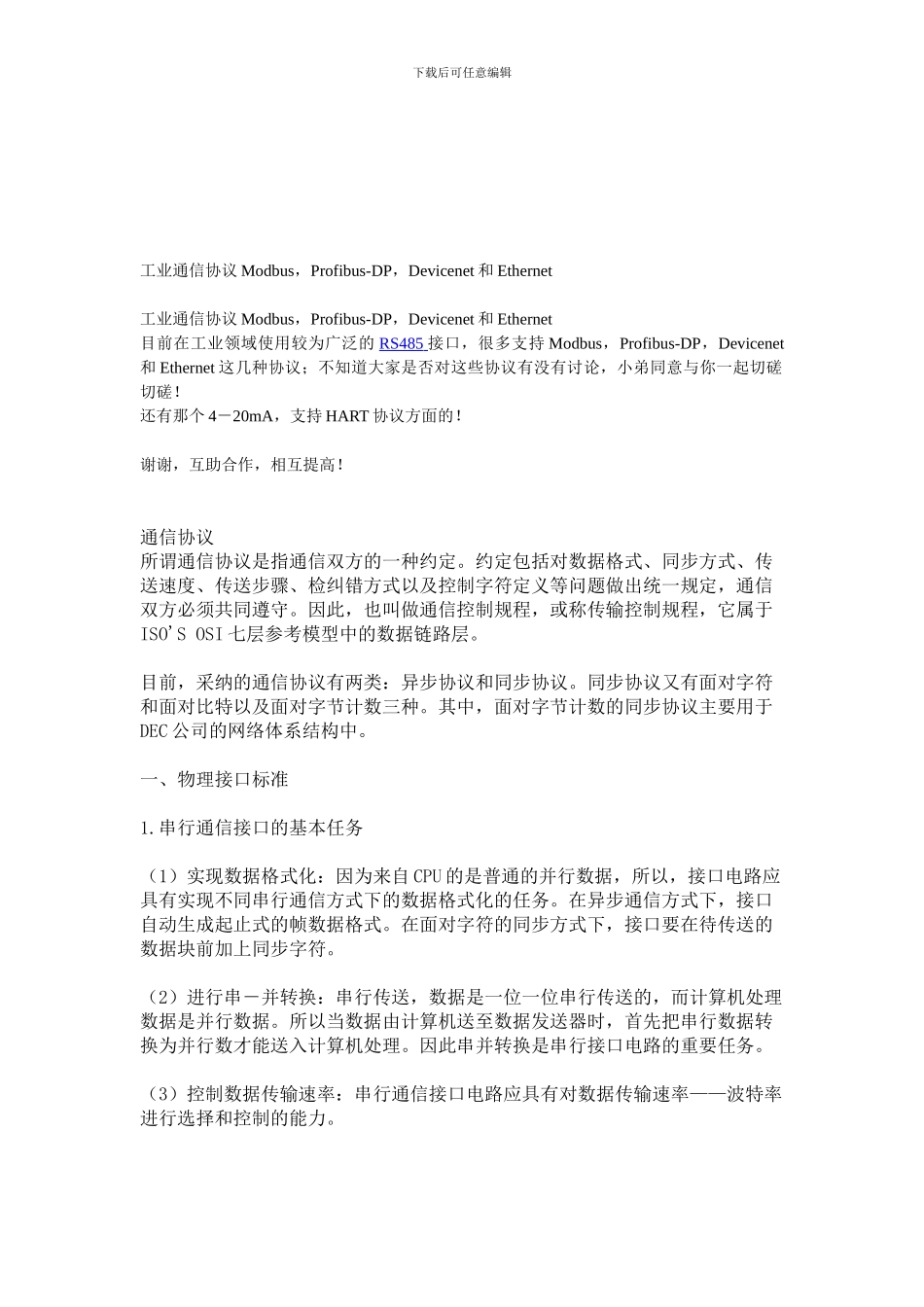

工业通信协议Modbus-Profibus-DP-Devicenet和Ethernet_第1页
1/19
工业通信协议Modbus-Profibus-DP-Devicenet和Ethernet_第2页
2/19
工业通信协议Modbus-Profibus-DP-Devicenet和Ethernet_第3页
3/19
下载后可任意编辑工业通信协议 Modbus,Profibus-DP,Devicenet 和 Ethernet工业通信协议 Modbus,Profibus-DP,Devicenet 和 Ethernet目前在工业领域使用较为广泛的 RS485 接口,很多支持 Modbus,Profibus-DP,Devicenet和 Ethernet 这几种协议;不知道大家是否对这些协议有没有讨论,小弟同意与你一起切磋切磋!还有那个 4-20mA,支持 HART 协议方面的!谢谢,互助合作,相互提高!通信协议 所谓通信协议是指通信双方的一种约定。约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定,通信双方必须共同遵守。因此,也叫做通信控制规程,或称传输控制规程,它属于ISO'S OSI 七层参考模型中的数据链路层。目前,采纳的通信协议有两类:异步协议和同步协议。同步协议又有面对字符和面对比特以及面对字节计数三种。其中,面对字节计数的同步协议主要用于DEC 公司的网络体系结构中。一、物理接口标准1.串行通信接口的基本任务(1)实现数据格式化:因为来自 CPU 的是普通的并行数据,所以,接口电路应具有实现不同串行通信方式下的数据格式化的任务。在异步通信方式下,接口自动生成起止式的帧数据格式。在面对字符的同步方式下,接口要在待传送的数据块前加上同步字符。(2)进行串-并转换:串行传送,数据是一位一位串行传送的,而计算机处理数据是并行数据。所以当数据由计算机送至数据发送器时,首先把串行数据转换为并行数才能送入计算机处理。因此串并转换是串行接口电路的重要任务。(3)控制数据传输速率:串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。下载后可任意编辑(4)进行错误检测:在发送时接口电路对传送的字符数据自动生成奇偶校验位或其他校验码。在接收时,接口电路检查字符的奇偶校验或其他校验码,确定是否发生传送错误。(5)进行 TTL 与 EIA 电平转换:CPU 和终端均采纳 TTL 电平及正逻辑,它们与EIA 采纳的电平及负逻辑不兼容,需在接口电路中进行转换。(6)提供 EIA-RS-232C 接口标准所要求的信号线:远距离通信采纳 MODEM 时,需要 9 根信号线;近距离零 MODEM 方式,只需要 3 根信号线。这些信号线由接口电路提供,以便与 MODEM 或终端进行联络与控制。2、串行通信接口电路的组成为了完成上述串行接口的任务,串行通信接口电路一般由可编程的串行接口芯片、波特率发生器、EIA 与 TTL 电平转换器...
