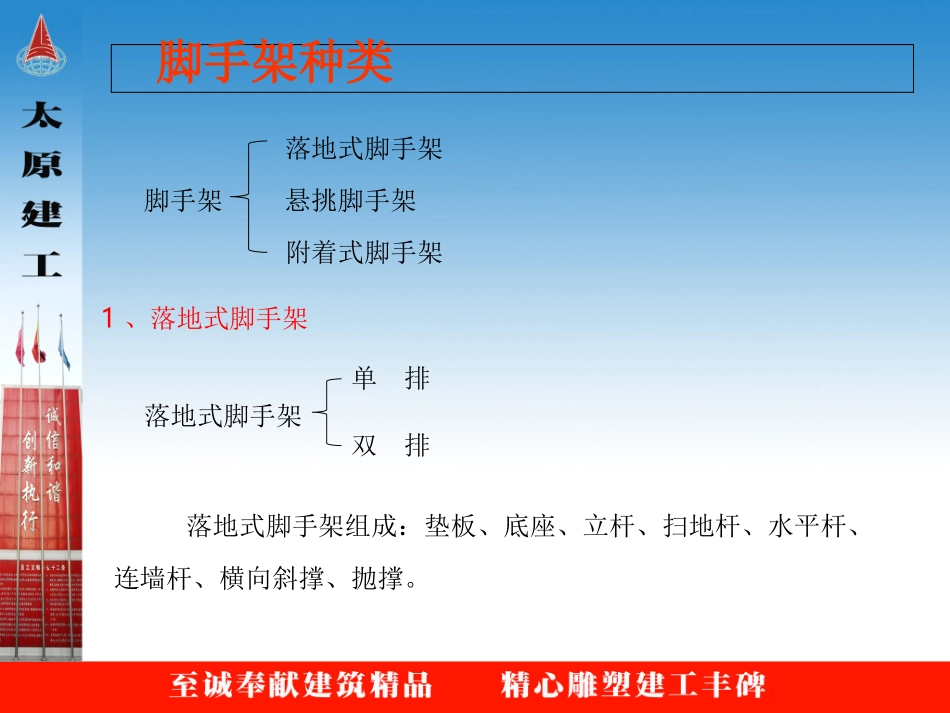

脚手架作业施工赵文斌2018年01月脚手架种类落地式脚手架脚手架悬挑脚手架落地式脚手架附着式脚手架单排双排落地式脚手架组成：垫板、底座、立杆、扫地杆、水平杆、连墙杆、横向斜撑、抛撑。1、落地式脚手架底部垫板：厚：50mm，宽：200mm，长度不小于两跨，也可采用槽钢；（注：如脚手架立杆搭设在结构砼上时可根据情况不设垫板）纵、横向扫地杆（横向扫地杆紧靠纵向扫地杆下方设置）；扫地杆距地200mm（纵向）；必须采用对接扣件进行连接；立杆立杆的连接点必须交错布置，两根相邻立杆的接头不应设置在同步内，同步内两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；立杆接头交错设立单排立面示意图纵向水平杆（大横杆）应设置在立杆的内侧并不应小于3跨；纵向水平杆对接接头布置对接：相邻两根纵向水平杆的接头不应设置在同步或同跨内；水平错开的距离不应小于500mm；各接头距最近主节点的距离不应大于纵距的1/3。应采用对接扣件连接或搭接；搭接：搭接长度不应小于1m，并应等间距设置3个旋转扣件固定，扣件盖板边缘至水平杆杆端的距离不应小于100mm。横向水平杆主节点（必须设置）；非主节点（根据脚手板的需要等间距设置，最大间距不应大于纵距的1/2）；纵向水平杆搭接接头布置悬臂高度不应超过2步；预埋钢管、预留洞口、柱子；转角处、开口型应增设连墙件，垂直间距不应大于建筑物层高，且不应大于4m；距主节点的距离≦300；连墙杆间距2步3跨，最大间距不得超过3步3跨；水平设置或下斜，与最外排的脚手架连接；剪刀撑宽度不应小于4跨，且不应小于6m；斜杆与地面倾角45〫~60〫之间；搭接长度不小于1m，不少于2个旋转扣件固定，扣件盖板边缘至杆端的距离不小于100mm；架高≦24m的必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置；>24m的应在外侧全立面连续设置剪刀撑；剪刀撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装；开口型双排脚手架的两端均必须设置横向斜撑；横向斜撑由底至顶呈之字形连续布置；高度24m以上的封闭型脚手架拐角及中间应每隔6跨设置一道；抛撑：搭设抛撑时，抛撑应采用通长杆件，并采用旋转扣件固定在脚手架上，与地面的倾角应在45〫~60〫之间，连接点中心至主节点的距离不应大于300mm。斜道之字型高度大于6m；一字型高度小于6m；宽度不应小于1m，坡度不应大于1:3；栏杆高度1.2m，挡脚板高度180mm；脚手板上应每隔250mm~300m设置一根厚度为20~30mm的防滑条；2、悬挑脚手架悬挑脚手架高度不宜超出4层或超过20m；采用的工字钢截面高度不应小于160mm；固定段长度不应小于悬挑段长度的1.25倍，固定端应采用2个及以上U形卡环固定；固定卡环采用U形钢筋锚环或U形螺栓，卡环应采用HPB235级钢筋，其直径不宜小于16mm，固定卡环不少于3个；悬挑脚手架卡环应预埋在砼梁、板底层钢筋位置，并与钢筋焊接或绑扎牢固预埋环锚固在楼板上时，厚度不宜小于120mm，小于120mm，应采取加固措施；卡环与型钢间隙应用钢楔或木楔楔紧；悬挑端定位点距端部不应小于100mm；当采用螺栓钢板连接固定时，钢板尺寸不应小于100mm*10mm，当采用螺栓角钢连接时，角钢的规格不应小于63mm*63mm*6mm；挑架底部及操作层应铺设脚手板防护严密，并使用安全网双层兜底；3、附着式脚手架架体构造及安装：1、架体高度不应大于5倍的楼层高；2、宽度不应大于1.2m；4、水平悬挑长度不应大于跨度的1/2，且不得大于2m；3、直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；5、架体全高与支承跨度的乘积不应大于110m2；6、相邻竖向主框架的高差不应大于20mm；7、竖向主框架和防倾导向装置的垂直偏差应不大于5‰，且不得大于60mm；8、竖向主框架所覆盖的每一楼层处应设置一道附墙支座；11、架体底部应采用硬质木板或铁板封闭严密，下部挂安全网兜底；12、操作层脚手板满铺固定牢固，外侧设置1.2m高防护栏杆和180mm高的挡脚板；10、防坠装置、防倾装置、同步控制装置、限载装置应齐全有效；9、受拉螺栓的螺母不得少于二个或应采用弹簧垫片加单螺母...
