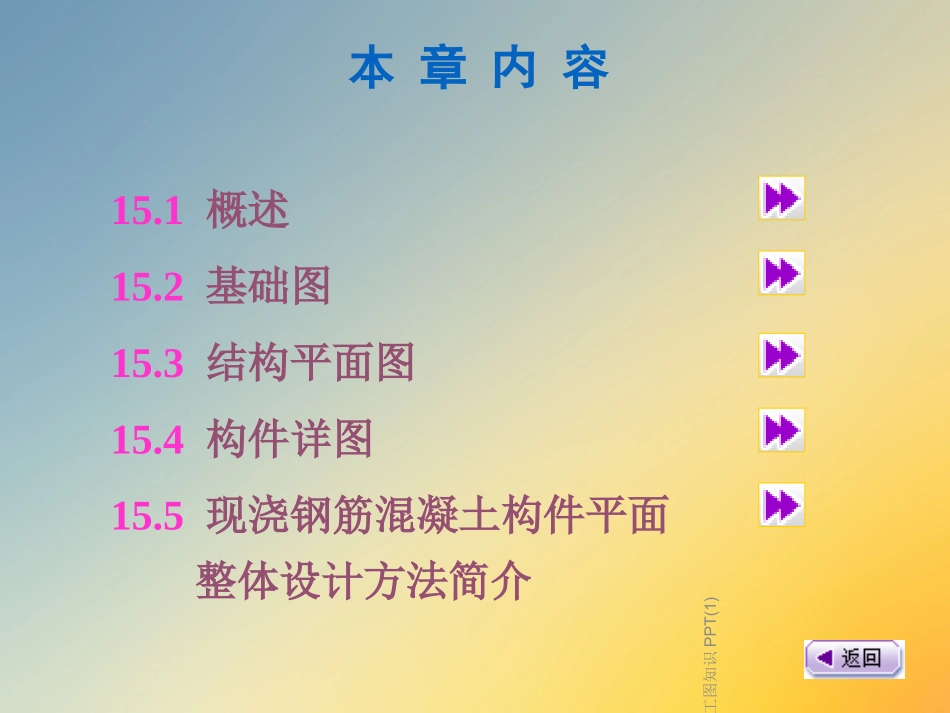

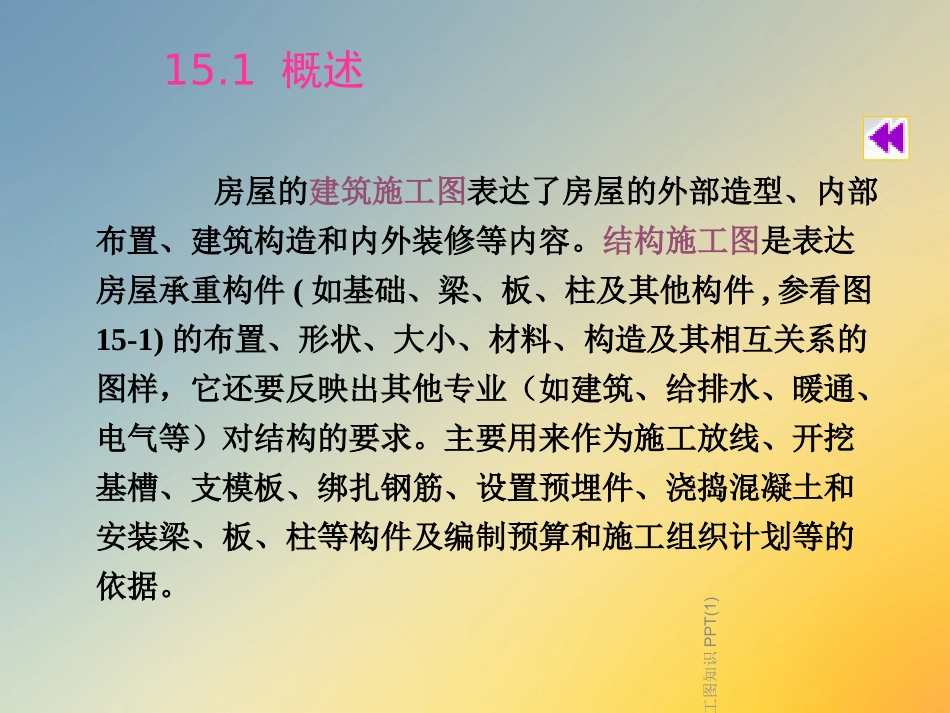

24/10/20结构施工图知识PPT(1)结构施工图知识PPT(1)结构施工图知识PPT(1)本章内容15.1概述15.2基础图15.3结构平面图15.4构件详图15.5现浇钢筋混凝土构件平面整体设计方法简介结构施工图知识PPT(1)15.1概述房屋的建筑施工图表达了房屋的外部造型、内部布置、建筑构造和内外装修等内容。结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件,参看图15-1)的布置、形状、大小、材料、构造及其相互关系的图样，它还要反映出其他专业（如建筑、给排水、暖通、电气等）对结构的要求。主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。结构施工图知识PPT(1)图15-1房屋的组成结构施工图知识PPT(1)15.1.1结构施工图的内容n结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。15.1.1.1结构设计说明结构施工图知识PPT(1)15.1.1.2结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：(1)基础平面图；(2)楼层结构布置平面图；(3)屋盖结构平面图。结构施工图知识PPT(1)15.1.1.3构件详图构件详图包括：(1)梁、柱、板及基础结构详图；(2)楼梯结构详图；(3)屋架结构详图；(4)其他详图，如天窗、雨篷、过梁等。结构施工图知识PPT(1)15.1.2结构施工图中的有关规定n房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。n国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：(1)常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表15.1。结构施工图知识PPT(1)(2)常用钢筋符号钢筋按其强度和品种分成不同的等级，并用不同的符号表示(3)一般钢筋图例常用钢筋图例见表15.2。结构施工图知识PPT(1)(4)钢筋的名称配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图15.2所示。①受力筋②箍筋③架立筋④分布筋⑤构造筋结构施工图知识PPT(1)(5)保护层钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。(6)钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：结构施工图知识PPT(1)①标注钢筋的根数和直径②标注钢筋的直径和相邻钢筋中心距结构施工图知识PPT(1)(7)钢筋混凝土构件图示方法为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。结构施工图知识PPT(1)表15.1常用构件代号序号名称代号序号名称代号序号名称代号1板B19圈梁QL37承台CT2屋面板WB20过梁GL38设备基础SJ3空心板KB21过系梁LL39桩ZH4槽形板CB22基础梁JL40挡土墙DQ5折板ZB23楼梯梁TL41地沟DG6密肋板MB24框架梁KL42柱间支撑ZC7楼梯板TB25框支梁KZL43垂直支撑CC8盖板GB26屋面框架梁WKL44水平支撑SC9挡雨板YB27檩条LT45梯T10吊车安全道板DB28屋架WJ46雨篷YP结构施工图知识PPT(1)序号名称代号序号名称代号序号名称代号11墙板QB29托架TJ47阳台YT12天沟板TGB30天窗架CJ48梁垫LD13梁L31框架KJ49预埋件M14屋面梁WL32刚架GJ50天窗端壁TD15吊车梁DL33支架ZJ51钢筋网W16单轨吊车梁DDL34柱Z52钢筋骨架G17轨道连接DGL35框架柱KZ53基础J18车挡CD36构造柱GZ54暗柱AZ结构施工图知识PPT(1)表15.2一般钢筋图例序号名称图例说明1钢筋横断面2无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用45°斜划线表示3带半圆形弯钩的钢筋端部4带直钩的钢筋端部5带丝扣的钢筋端部结构施工图知识PPT(1)序号名称图例说明6无弯钩的钢筋搭接7带半圆弯钩的钢筋搭接8带直钩的钢筋搭接9花篮螺丝钢筋接头10机械连接的钢筋接头用文字说明机械连接的方式结构施工图知识PPT(1)图15.2构件中钢筋的名称结构施工图知识PPT(1)15.2基础图n基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构...
