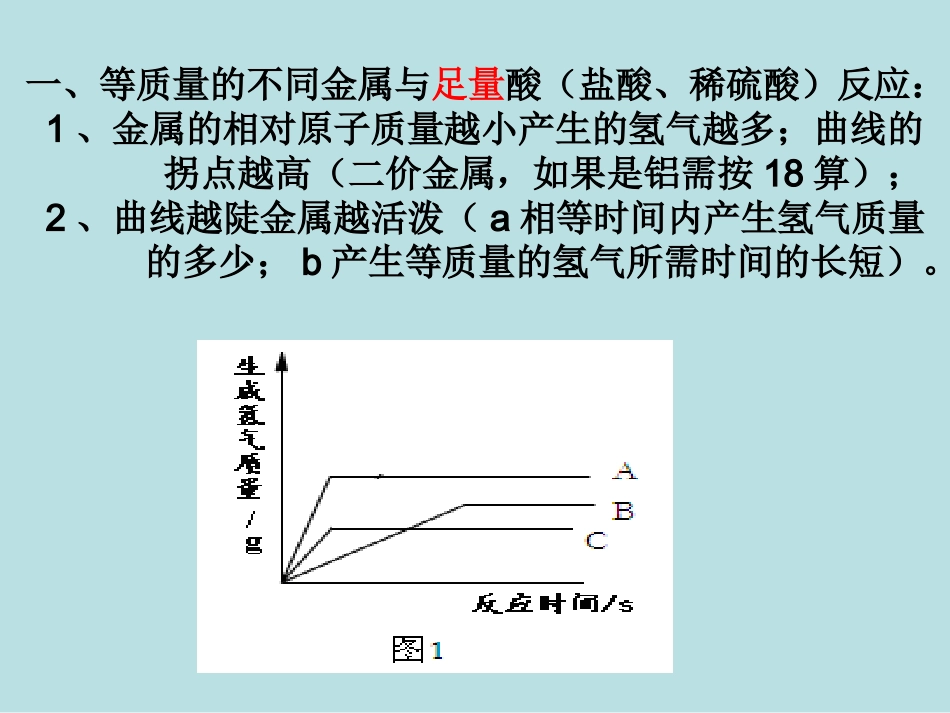

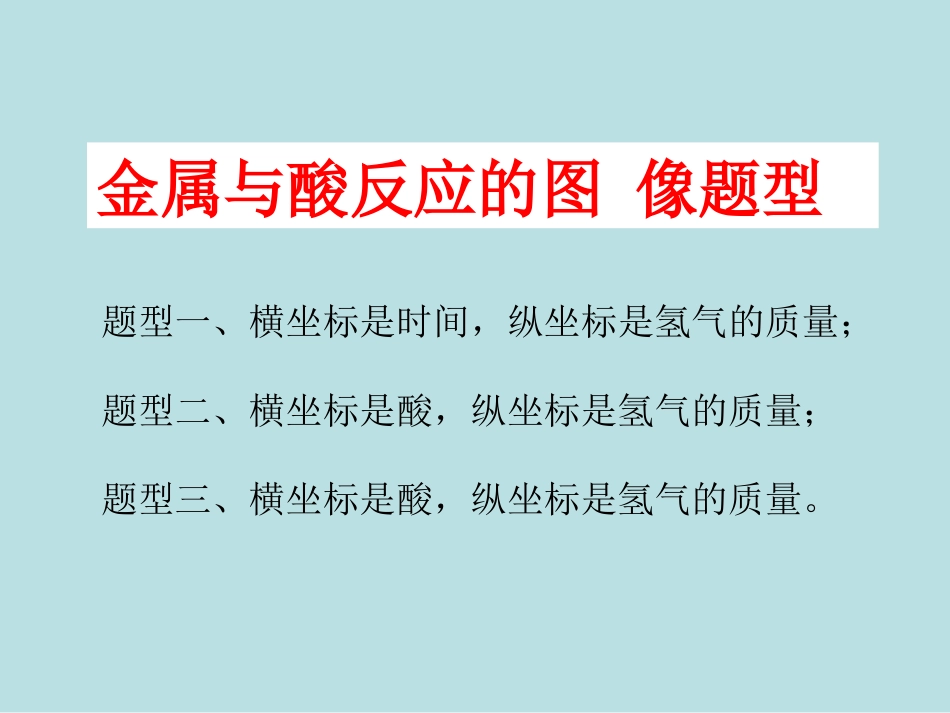

赞皇县第一中学王爱国金属与酸反应的图像题型题型一、横坐标是时间，纵坐标是氢气的质量；题型二、横坐标是酸，纵坐标是氢气的质量；题型三、横坐标是酸，纵坐标是氢气的质量。一、等质量的不同金属与足量酸（盐酸、稀硫酸）反应：1、金属的相对原子质量越小产生的氢气越多；曲线的拐点越高（二价金属，如果是铝需按18算）；2、曲线越陡金属越活泼（a相等时间内产生氢气质量的多少；b产生等质量的氢气所需时间的长短）。例1.现有等质量的X、Y两种金属，分别放入溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如右图所示（已知X、Y在生成物中化合价均为+2价）。则下列说法中不正确的是（）A．生成氢气的质量：X﹥YB．相对原子质量：X﹥YC．金属活动性：Y﹥XD．消耗硫酸的质量：X﹥YB1.现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如右图所示（已知甲、乙、丙在生成物中化合价均为+2价）。则下列说法中不正确的是（）A．生成氢气的质量：甲﹥乙﹥丙B．相对原子质量：乙﹥丙﹥甲C．金属活动性：乙﹥甲﹥丙D．消耗硫酸的质量：甲﹥乙﹥丙B题型对应练2．把某稀硫酸分为等体积的两份，放入两个烧杯中，分别加入等质量的甲、乙两种金属，反应后金属都没有剩余。产生H2的质量随时间变化的趋势如图。下列说法正确的是（）A．甲的活动性比乙强B．甲的相对原子质量一定比乙小C．反应消耗等质量的硫酸D．反应消耗等质量的金属D3．将等质量的锌粉和铁粉，分别放入相同质量分数的足量稀盐酸中，反应生成H2的质量与反应时间的关系如图所示，据图回答：（1）金属X是，判断的理由为。（2）从图中你还能获得的信息有（答一条即可）。等质量的锌粉和铁粉分别放入相同质量分数的足量稀盐酸中，铁产生的氢气比锌多锌比铁活泼铁4．将等质量的锌粉和铁粉分别于溶质质量分数相同且等质量的稀硫酸充分反应，产生氢气的质量与时间的关系如右图所示。请回答下列问题：（1）表示锌粉与稀硫酸反应的曲线是：（填a或b）（2）对于曲线a表示的反应，（填化学式）有剩余。（3）若有一种金属剩余，则剩余的金属一定是（填化学式）aH2SO4Fe5．将等质量的铁粉和锌粉分别与等质量且溶质质量分数相等的稀盐酸充分反应，产生氢气的质量与时间的关系如图所示。下列说法正确的是（）A．a表示铁与稀盐酸反应B．a表示的反应，金属一定有剩余C．b表示的反应，稀盐酸一定有剩余D．若有一种金属剩余，则剩余的金属一定是铁二、足量金属与等质量、等浓度的酸（盐酸、稀硫酸）反应1、金属越活泼曲线越陡；2、反应完全后产生氢气的质量相等。（生成氢气的质量就是反应的酸中氢元素的质量）此图反映的两种情况：1、金属足量等质量时，金属至少一种过量（相对原子质量小的过量）；2、金属足量不等质量时，放入的两种金属与酸反应产生氢气的质量恰好相同。例如：6.5g锌和5.6g铁。例1．将等质量的镁和铁分别放入等质量、相同质量分数的稀盐酸中，产生氢气的质量反应时间的关系如图所示，下列说法错误的是（）A、反应结束后镁一定有剩余B、反应消耗盐酸的总质量一定相等C、0t﹣1时段，产生氢气的质量镁比铁大D、0t﹣2时段，参加反应的镁的质量与铁相等D1.等质量的酸分别与足量的镁铁锌三种金属反应，下列图像能正确表示氢气质量与反应时间关系的是（）mmB0MgZnFemtt0MgZnFet0MgZnFemt0MgZnFeABCD题型对应练2.将等质量的锌粉和铁粉，分别放入质量相等、溶质质量分数相同的稀硫酸中，生成氢气质量（m）随反应时间（t）的变化曲线如图所示，请回答下列问题．（1）写出锌与稀硫酸反应的化学方程式．该反应的基本类型为反应；（2）对于该图像的理解，下列说法正确的是（填序号）①A表示锌和稀硫酸的反应曲线②反应结束后两种金属一定都有剩余③反应结束后稀硫酸都没有剩余④反应结束后消耗两种金属的质量相等⑤反应结束后所得溶液质量相等Zn+H2SO4═ZnSO4+H2↑置换①③1.两个烧杯中装有等质量的金属锌和镁，然后分别逐渐加入同浓度的稀硫酸，产生氢气的质量与加入硫酸的质量关系如图所示。下列说法正确的是（）A．该图反映出镁比锌的金属活动性强B．a点时，两...
