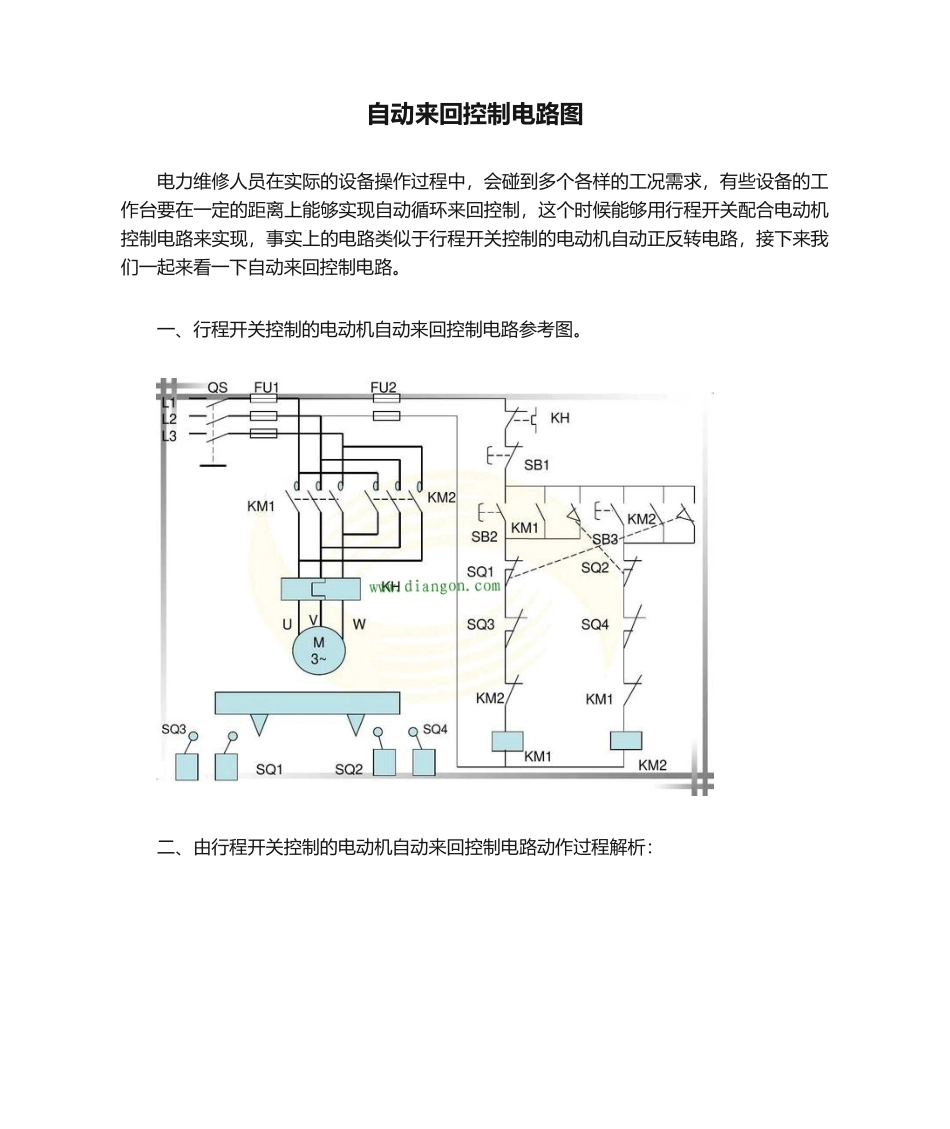

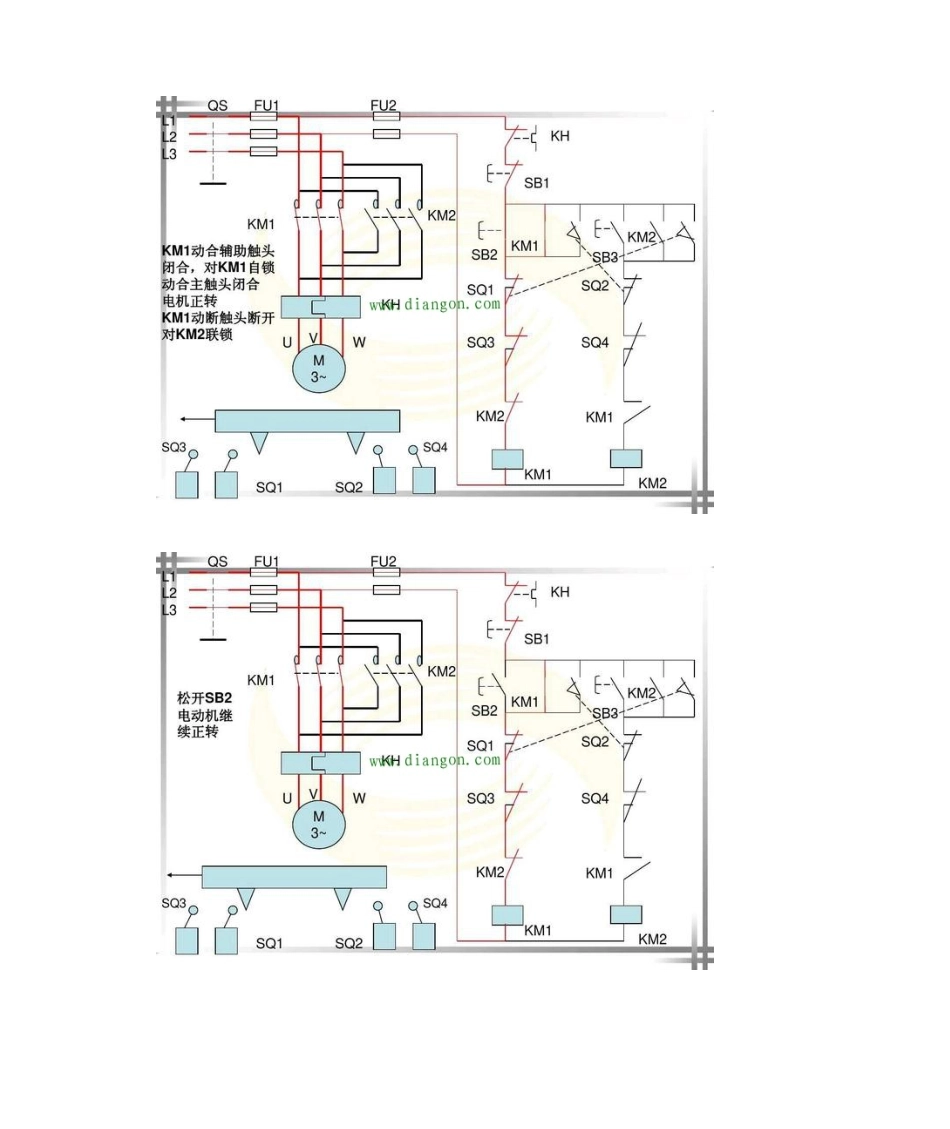

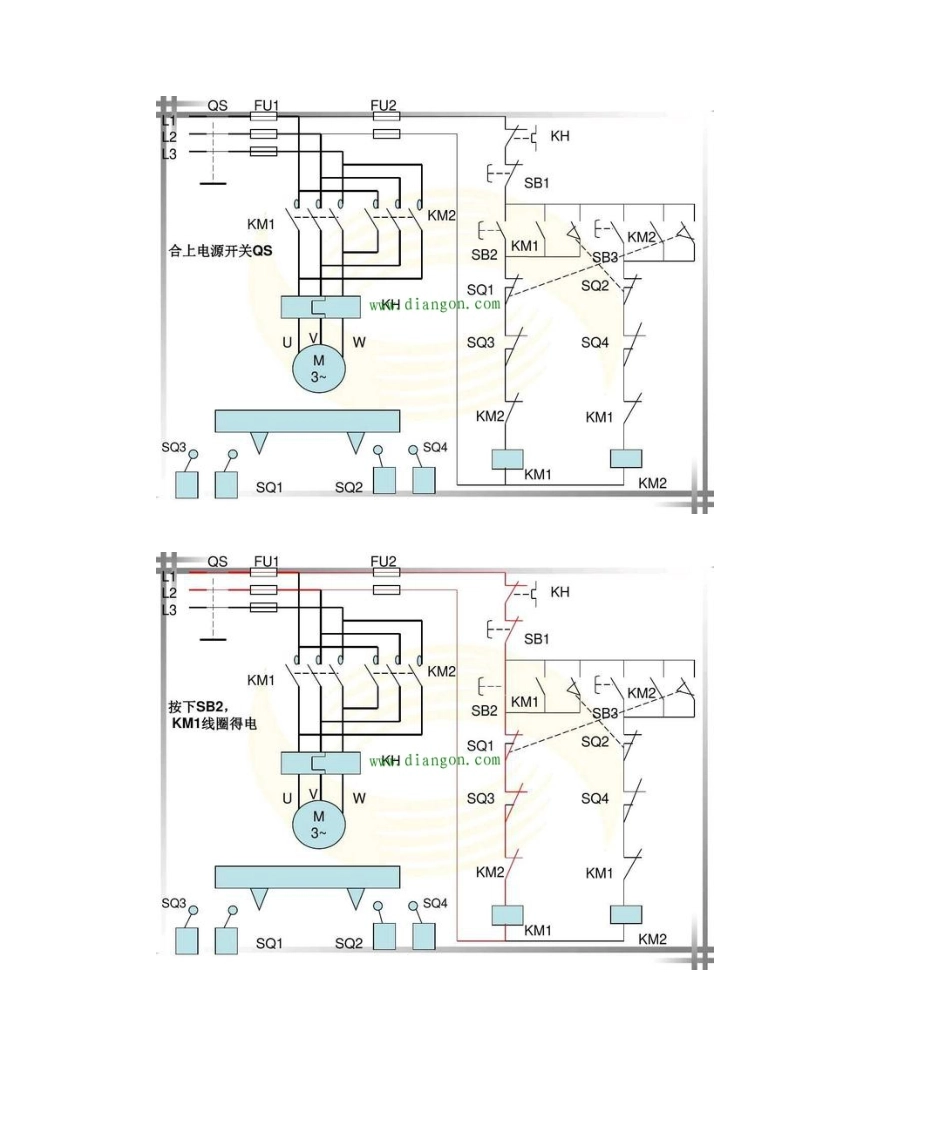

自动来回控制电路图电力维修人员在实际的设备操作过程中，会碰到多个各样的工况需求，有些设备的工作台要在一定的距离上能够实现自动循环来回控制，这个时候能够用行程开关配合电动机控制电路来实现，事实上的电路类似于行程开关控制的电动机自动正反转电路，接下来我们一起来看一下自动来回控制电路。一、行程开关控制的电动机自动来回控制电路参考图。二、由行程开关控制的电动机自动来回控制电路动作过程解析：注明：行程开关 SQ3，行程开关 SQ4 位于工作台的两侧，目的在于对电路进行极限保护，即双重行程开关用来停止电动机的极限运行，相对的更加的安全，可靠和实用。
