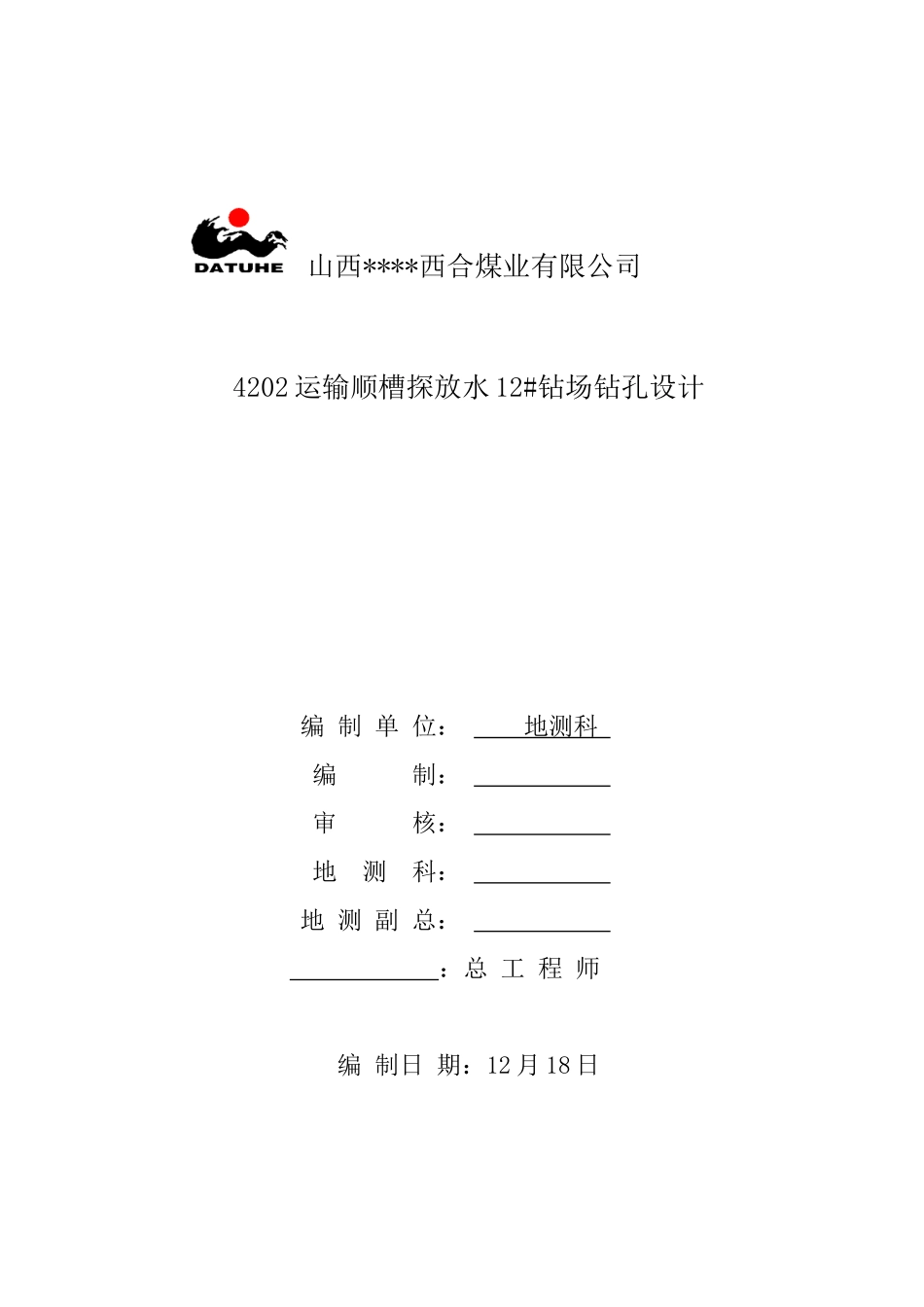

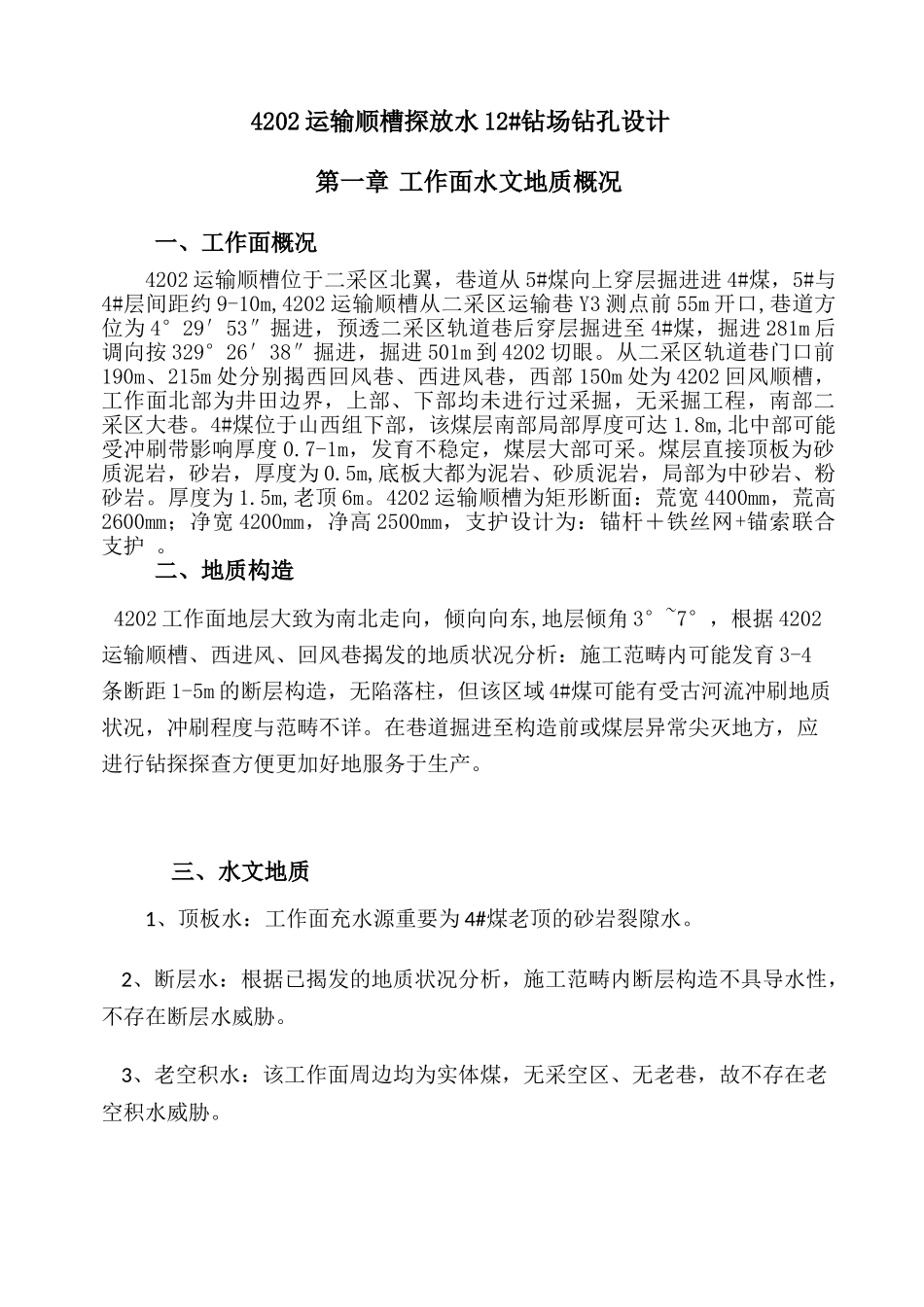

山西****西合煤业有限公司4202 运输顺槽探放水 12#钻场钻孔设计 编 制 单 位： 地测科 编 制： 审 核： 地 测 科： 地 测 副 总： 总 工 程 师： 编 制日 期：12 月 18 日4202 运输顺槽探放水 12#钻场钻孔设计第一章 工作面水文地质概况 一、工作面概况4202 运输顺槽位于二采区北翼，巷道从 5#煤向上穿层掘进进 4#煤，5#与4#层间距约 9-10m,4202 运输顺槽从二采区运输巷 Y3 测点前 55m 开口,巷道方位为 4°29′53″掘进，预透二采区轨道巷后穿层掘进至 4#煤，掘进 281m 后调向按 329°26′38″掘进，掘进 501m 到 4202 切眼。从二采区轨道巷门口前190m、215m 处分别揭西回风巷、西进风巷，西部 150m 处为 4202 回风顺槽，工作面北部为井田边界，上部、下部均未进行过采掘，无采掘工程，南部二采区大巷。4#煤位于山西组下部，该煤层南部局部厚度可达 1.8m,北中部可能受冲刷带影响厚度 0.7-1m，发育不稳定，煤层大部可采。煤层直接顶板为砂质泥岩，砂岩，厚度为 0.5m,底板大都为泥岩、砂质泥岩，局部为中砂岩、粉砂岩。厚度为 1.5m,老顶 6m。4202 运输顺槽为矩形断面：荒宽 4400mm，荒高2600mm；净宽 4200mm，净高 2500mm，支护设计为：锚杆＋铁丝网+锚索联合支护 。 二、地质构造 4202 工作面地层大致为南北走向，倾向向东,地层倾角 3°~7°，根据 4202运输顺槽、西进风、回风巷揭发的地质状况分析：施工范畴内可能发育 3-4条断距 1-5m 的断层构造，无陷落柱，但该区域 4#煤可能有受古河流冲刷地质状况，冲刷程度与范畴不详。在巷道掘进至构造前或煤层异常尖灭地方，应进行钻探探查方便更加好地服务于生产。三、水文地质1、顶板水：工作面充水源重要为 4#煤老顶的砂岩裂隙水。 2、断层水：根据已揭发的地质状况分析，施工范畴内断层构造不具导水性，不存在断层水威胁。 3、老空积水：该工作面周边均为实体煤，无采空区、无老巷，故不存在老空积水威胁。4、太原组灰岩水：太原组灰岩含水层重要为三层石灰岩，从上到下为L5、L4、L1，总厚约 18.15m 左右，L5、L1 岩溶裂隙不发育，富水性不强，L4灰岩岩溶裂隙水富水性不均一，部分地段富水性较强，在无导水构造的状况下对巷道掘进影响不大。太原组灰岩水为承压水，根据井下两个水文孔推测该区域太灰水位标高在 631m，施工段 5#煤层底板最低标高约+581m，根据安全隔水层厚度公式来计算太灰岩溶水对该巷道 5#煤层掘...
