2025年湿接缝横隔板施工技术交底VIP免费

2025年湿接缝横隔板施工技术交底_第1页
1/9
2025年湿接缝横隔板施工技术交底_第2页
2/9
2025年湿接缝横隔板施工技术交底_第3页
3/9

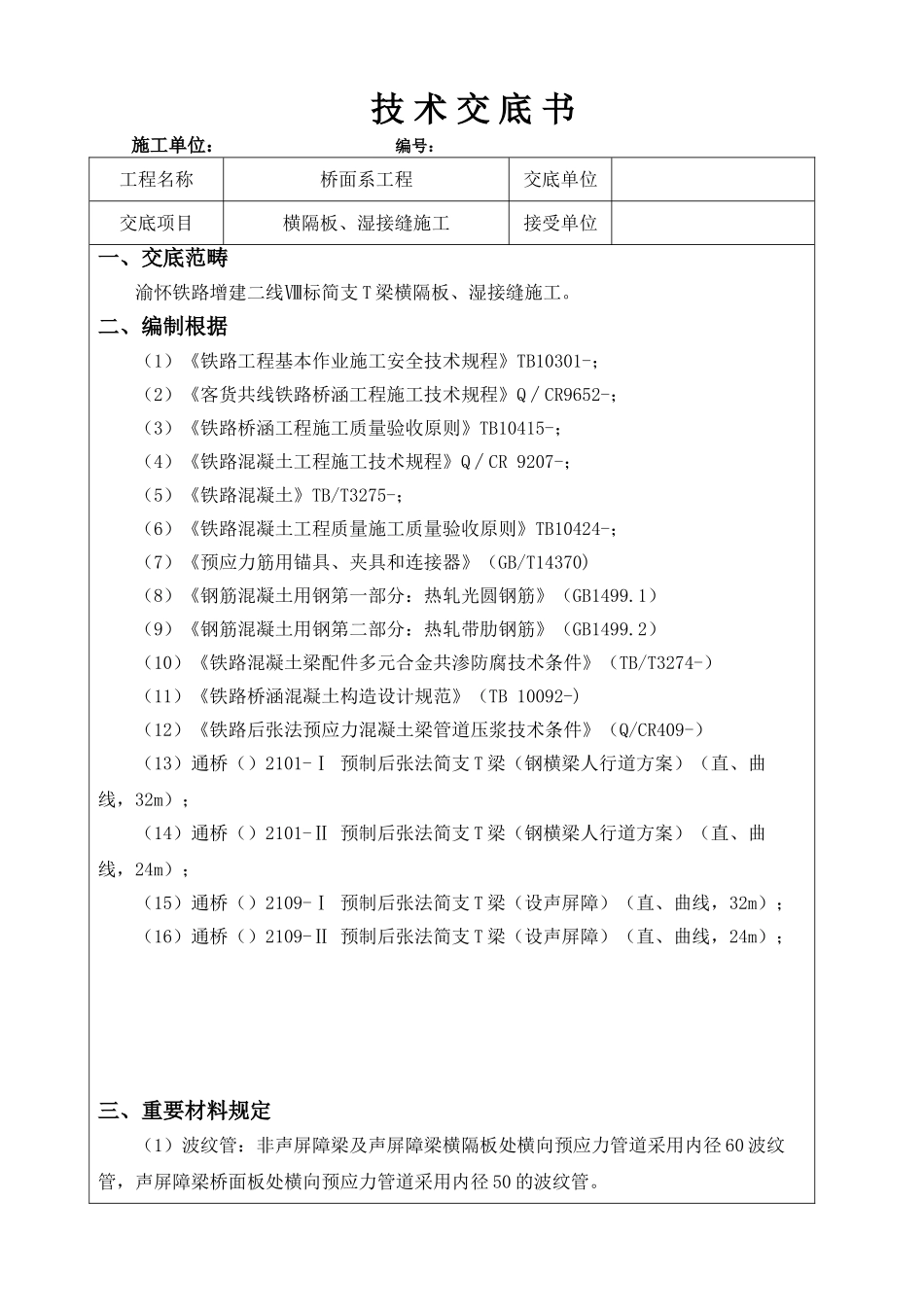

技 术 交 底 书施工单位: 编号: 工程名称桥面系工程交底单位交底项目横隔板、湿接缝施工接受单位一、交底范畴渝怀铁路增建二线Ⅷ标简支 T 梁横隔板、湿接缝施工。二、编制根据(1)《铁路工程基本作业施工安全技术规程》TB10301-; (2)《客货共线铁路桥涵工程施工技术规程》Q∕CR9652-;(3)《铁路桥涵工程施工质量验收原则》TB10415-;(4)《铁路混凝土工程施工技术规程》Q∕CR 9207-;(5)《铁路混凝土》TB/T3275-;(6)《铁路混凝土工程质量施工质量验收原则》TB10424-;(7)《预应力筋用锚具、夹具和连接器》(GB/T14370)(8)《钢筋混凝土用钢第一部分:热轧光圆钢筋》(GB1499.1)(9)《钢筋混凝土用钢第二部分:热轧带肋钢筋》(GB1499.2)(10)《铁路混凝土梁配件多元合金共渗防腐技术条件》(TB/T3274-)(11)《铁路桥涵混凝土构造设计规范》(TB 10092-)(12)《铁路后张法预应力混凝土梁管道压浆技术条件》(Q/CR409-)(13)通桥()2101-Ⅰ 预制后张法简支 T 梁(钢横梁人行道方案)(直、曲线,32m);(14)通桥()2101-Ⅱ 预制后张法简支 T 梁(钢横梁人行道方案)(直、曲线,24m);(15)通桥()2109-Ⅰ 预制后张法简支 T 梁(设声屏障)(直、曲线,32m);(16)通桥()2109-Ⅱ 预制后张法简支 T 梁(设声屏障)(直、曲线,24m);三、重要材料规定(1)波纹管:非声屏障梁及声屏障梁横隔板处横向预应力管道采用内径 60 波纹管,声屏障梁桥面板处横向预应力管道采用内径 50 的波纹管。(2)横向预应力钢束:非声屏障梁横向预应力钢束采用直径 Ф16mm 预应力混凝土钢棒,抗拉强度不低于 1420MPa,弹性模量为 2.0*105MPa,松弛率 2%,其技术条件符合GB/T5223.3 的规定,锚具采用预应力钢棒螺纹锚具,其技术条件应符合《预应力筋用锚具、夹具和连接器》(GB/T14370)的规定,锚具回缩量不不不大于 0.3mm,锚固螺母的硬度不低于 30HRC,垫片材质为 45#优质碳素构造钢;声屏障梁横向预应力钢束采用公称直径为 15.2mm、抗拉强度为 1860MPa 的钢绞线,单线梁张拉端采用低回缩夹片式锚具,固定端采用夹片式锚具,双线梁两端均采用夹片式锚具,锚垫板采用配套锚垫板,张拉千斤顶采用配套千斤顶。(3)混凝土:非声屏障端隔板、跨中隔板采用钢筋绑扎联结装模后灌注细石混凝土,设计上采用 C40 赔偿收缩细石混凝土,封锚采用 C40 赔偿收缩细石混凝土,桥面保护层采用 C40 ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年湿接缝横隔板施工技术交底
