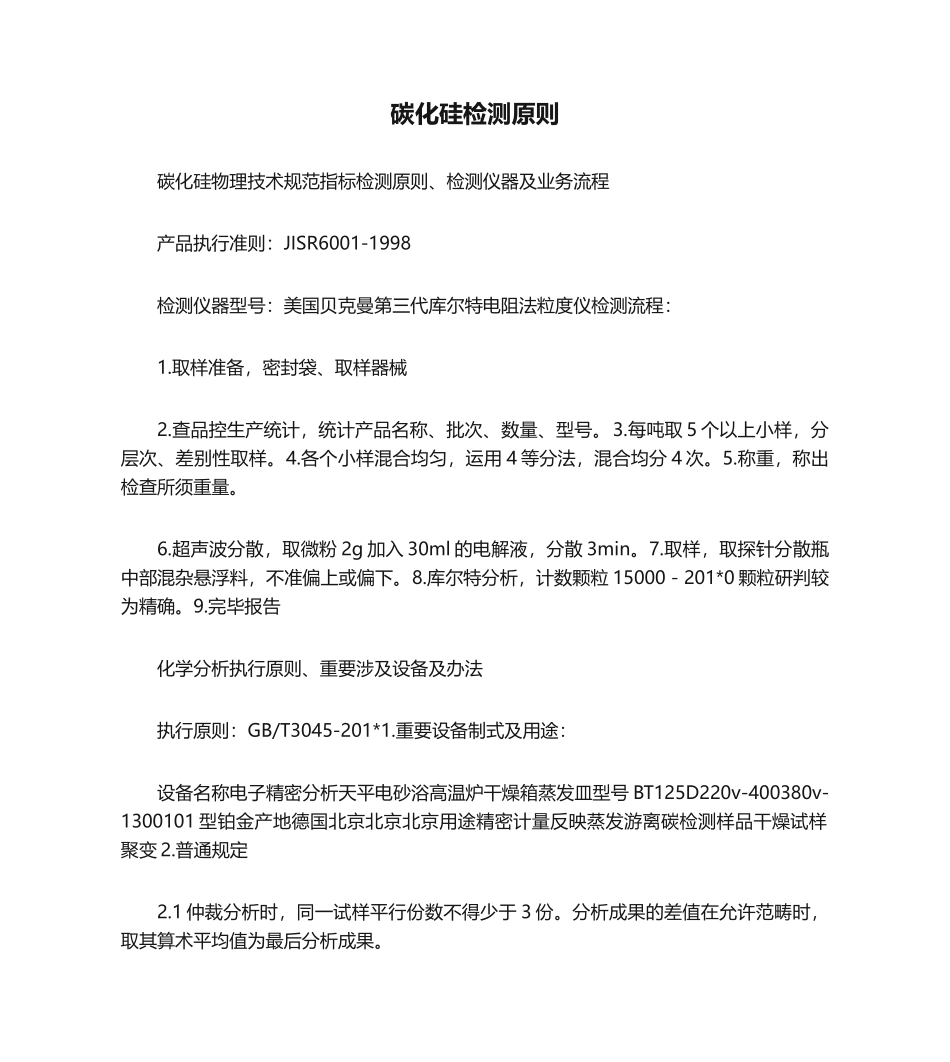

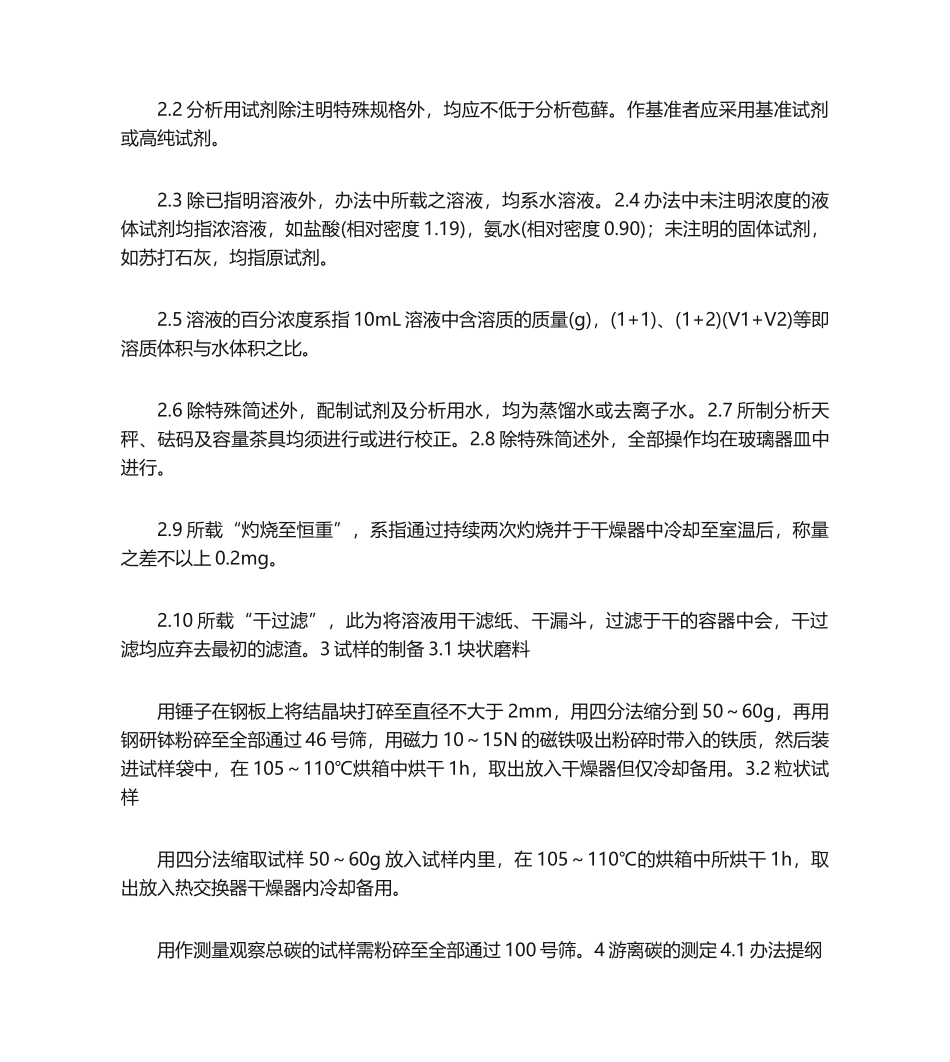

碳化硅检测原则碳化硅物理技术规范指标检测原则、检测仪器及业务流程产品执行准则：JISR6001-1998检测仪器型号：美国贝克曼第三代库尔特电阻法粒度仪检测流程：1.取样准备，密封袋、取样器械2.查品控生产统计，统计产品名称、批次、数量、型号。3.每吨取 5 个以上小样，分层次、差别性取样。4.各个小样混合均匀，运用 4 等分法，混合均分 4 次。5.称重，称出检查所须重量。6.超声波分散，取微粉 2g 加入 30ml 的电解液，分散 3min。7.取样，取探针分散瓶中部混杂悬浮料，不准偏上或偏下。8.库尔特分析，计数颗粒 15000－201*0 颗粒研判较为精确。9.完毕报告化学分析执行原则、重要涉及设备及办法执行原则：GB/T3045-201*1.重要设备制式及用途：设备名称电子精密分析天平电砂浴高温炉干燥箱蒸发皿型号 BT125D220v-400380v-1300101 型铂金产地德国北京北京北京用途精密计量反映蒸发游离碳检测样品干燥试样聚变 2.普通规定2.1 仲裁分析时，同一试样平行份数不得少于 3 份。分析成果的差值在允许范畴时，取其算术平均值为最后分析成果。2.2 分析用试剂除注明特殊规格外，均应不低于分析苞藓。作基准者应采用基准试剂或高纯试剂。2.3 除已指明溶液外，办法中所载之溶液，均系水溶液。2.4 办法中未注明浓度的液体试剂均指浓溶液，如盐酸(相对密度 1.19)，氨水(相对密度 0.90)；未注明的固体试剂，如苏打石灰，均指原试剂。2.5 溶液的百分浓度系指 10mL 溶液中含溶质的质量(g)，(1+1)、(1+2)(V1+V2)等即溶质体积与水体积之比。2.6 除特殊简述外，配制试剂及分析用水，均为蒸馏水或去离子水。2.7 所制分析天秤、砝码及容量茶具均须进行或进行校正。2.8 除特殊简述外，全部操作均在玻璃器皿中进行。2.9 所载“灼烧至恒重”，系指通过持续两次灼烧并于干燥器中冷却至室温后，称量之差不以上 0.2mg。2.10 所载“干过滤”，此为将溶液用干滤纸、干漏斗，过滤于干的容器中会，干过滤均应弃去最初的滤渣。3 试样的制备 3.1 块状磨料用锤子在钢板上将结晶块打碎至直径不大于 2mm，用四分法缩分到 50～60g，再用钢研钵粉碎至全部通过 46 号筛，用磁力 10～15N 的磁铁吸出粉碎时带入的铁质，然后装进试样袋中，在 105～110℃烘箱中烘干 1h，取出放入干燥器但仅冷却备用。3.2 粒状试样用四分法缩取试样 50～60g 放入试样内里，在 105～110℃的烘箱中所烘干 1h，取出放入热交换器干燥器内冷却备用。用作测量观察总碳...
