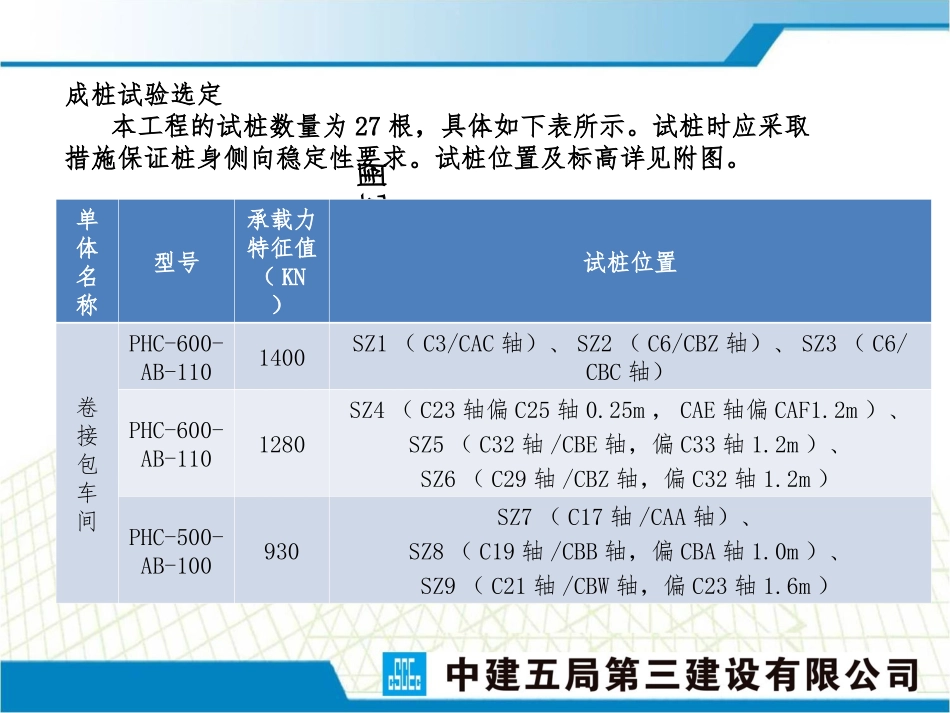

一、概况我项目采用φ600与φ500预制管桩，预制管桩型号分别为PHC-600AB(110)、PHC-500AB(100)型预应力管桩。桩基设计等级丙级，桩长≥6m，桩的极限端阻力标准值为7000KPa，桩端进入持力层卵石层，桩端进入持力层不小于0.6米。单桩承载力最终根据现场静载试验确定，工程试验桩承载力满足设计要求后方可施工工程桩。PHC500AB100-12指外径500mm、壁厚100mm、长度12m的AB型预应力高强混凝土管桩。二、试桩范围成桩试验选定本工程的试桩数量为27根，具体如下表所示。试桩时应采取措施保证桩身侧向稳定性要求。试桩位置及标高详见附图。单体名称型号承载力特征值（KN）试桩位置卷接包车间PHC-600-AB-1101400SZ1（C3/CAC轴）、SZ2（C6/CBZ轴）、SZ3（C6/CBC轴）PHC-600-AB-1101280SZ4（C23轴偏C25轴0.25m，CAE轴偏CAF1.2m）、SZ5（C32轴/CBE轴，偏C33轴1.2m）、SZ6（C29轴/CBZ轴，偏C32轴1.2m）PHC-500-AB-100930SZ7（C17轴/CAA轴）、SZ8（C19轴/CBB轴，偏CBA轴1.0m）、SZ9（C21轴/CBW轴，偏C23轴1.6m）二、试桩范围单体名称型号承载力特征值（KN）试桩位置预处理车间PHC-600-AB-1101400SZ1（A5/AD轴，偏AF轴1.386m）、SZ2（A26/AM轴，偏AN轴1.2m）、SZ3（A50轴/AC轴）PHC-500-AB-100930SZ4（A8轴/AM轴，偏A9轴1.0m，偏AN轴1.0m）、SZ5（A41轴/AT轴，偏AR1.4m）、SZ6（A28轴/AE轴，偏AG轴1.0m）加料切烘区PHC-600-AB-100930SZ1（B2/BD轴）、SZ2（B39轴/BJ轴，偏B40轴1.2m，偏BK轴1.2m）、SZ3（B27轴/BV轴）PHC-500-AB-100930SZ4（B7轴/BT轴，偏BS轴1.0m）、SZ5（B23轴/BH轴，偏BJ轴1.0m）、SZ6（B38轴/BB轴，偏BC轴1.155m）二、试桩范围单体名称型号承载力特征值（KN）试桩位置动力中心PHC-500-AB-1001100SZ1（4轴/E轴，偏5轴1.155m）、SZ2（10轴/J轴，偏L轴1.0m）、SZ3（16轴/Q轴，偏T轴1.0m）综合辅料库PHC-600-AB-1101400SZ1（A3轴/AC轴）、SZ2（A9轴/AH轴）、SZ3（B12轴/BG轴）三、施工流程1、静压预应力管桩原材料进场22、静力压桩机、静力压桩机静力压桩是利用静压力将桩压入土中，施工中无振动、无噪音，但静力压桩是利用静压力将桩压入土中，施工中无振动、无噪音，但存在存在挤土效应挤土效应。适用于软弱土层和邻近有怕振动的建。适用于软弱土层和邻近有怕振动的建（构）（构）筑物的情况筑物的情况。。三、施工流程DTZ800设备报审表主要参数表三、施工流程3、测量放样44、压桩顺序、压桩顺序①、桩基就位三、施工流程②、吊起管桩③、静力压桩④④、桩尖入土准备、桩尖入土准备⑤、桩身压入土中⑥、焊接接⑤、桩身压入土中⑥、焊接接桩桩共74页第42页三、施工流程共74页第41页三、施工流程5、管桩的送桩管桩送桩时，送桩器应满足如下要求：1）送桩器宜做成圆筒形，并有足够的强度、刚度。2）送桩器长度宜做成送桩深度的1.2倍。3）送桩器应与管桩匹配。采用套筒式送桩器、套筒深度宜取250～350㎜，内径应比管桩外径大20～30㎜。4）送桩器下端面应设置排气孔，使管桩内腔与外界相通；上下端面应平整，且与送桩器中心轴线垂直。5）接桩完成并正常施打（或施压）后，应根据设计要求以及试打时确定的控制参数来决定是否采取送桩。6）送桩前，管桩露出地面高度宜控制在0.3～0.5m。7）送桩完成后，应及时将空孔回填密实。8）采用送桩时测试的贯入度，应参考同一条件下的管桩不送桩时的最后贯入度。66、施工要点、施工要点⑴⑴桩身垂直度控制：第一节桩下压时垂直度偏差≯桩身垂直度控制：第一节桩下压时垂直度偏差≯0.50.5％；当桩身垂直度偏％；当桩身垂直度偏差＞差＞11％时，应找出原因并纠正；桩尖进入较硬土层后，严禁用移动机架等％时，应找出原因并纠正；桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。方法强行纠偏。如若垂直度不符合要求的处理措施：如若垂直度不符合要求的处理措施：a.a.倾斜刚发生且倾斜量不大时，可将套管上倾斜刚发生且倾斜量不大时，可将套管上下磨动几循环；下磨动几循环；b.b.如短行程磨动无效时，需将套管内回填处如短行程磨动无效时，需将套管内回填处理，然后拔出套管，进行二次成孔。理，然后拔出套管，进行二次成孔。⑵⑵压桩施工：抱压力...
