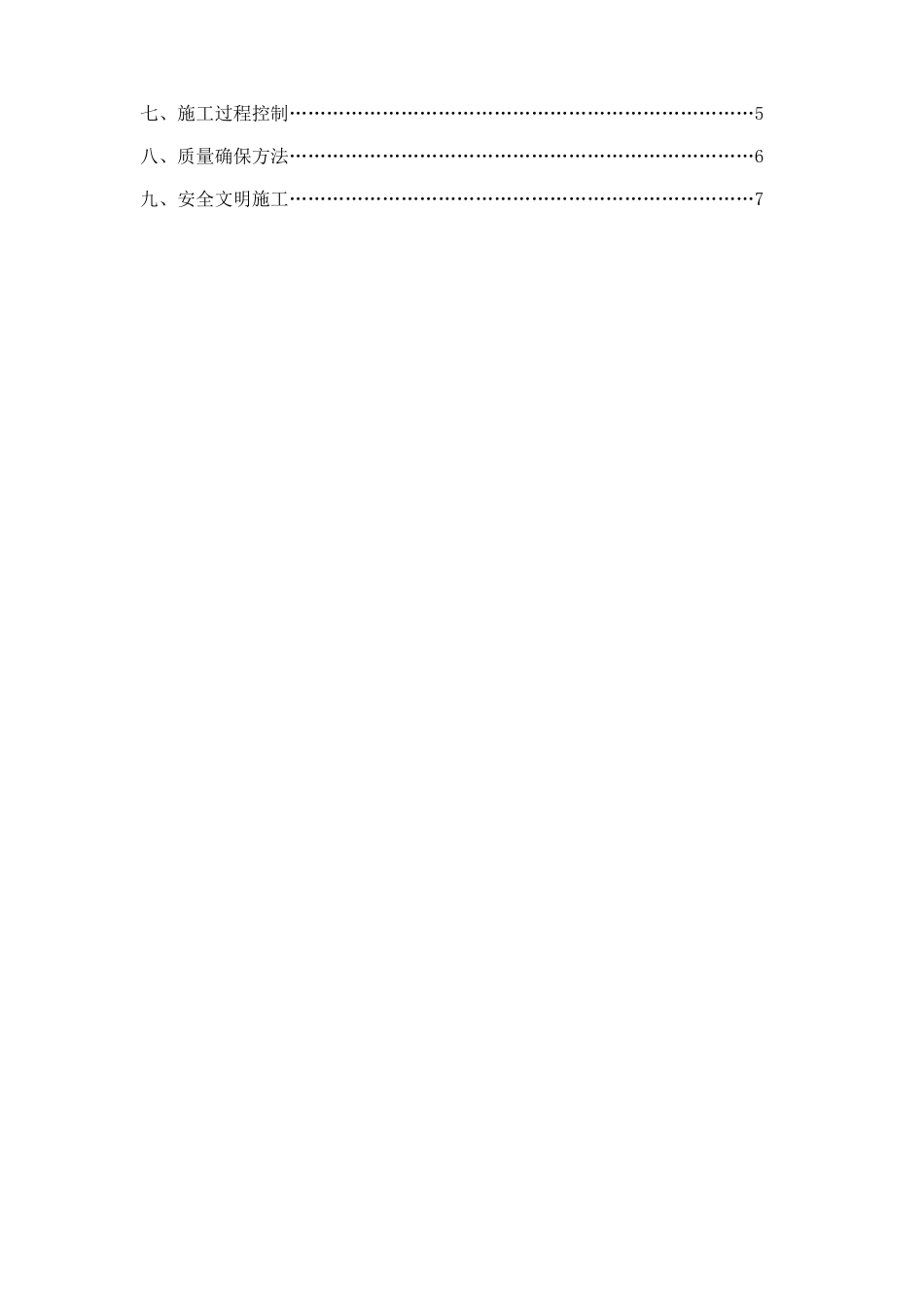

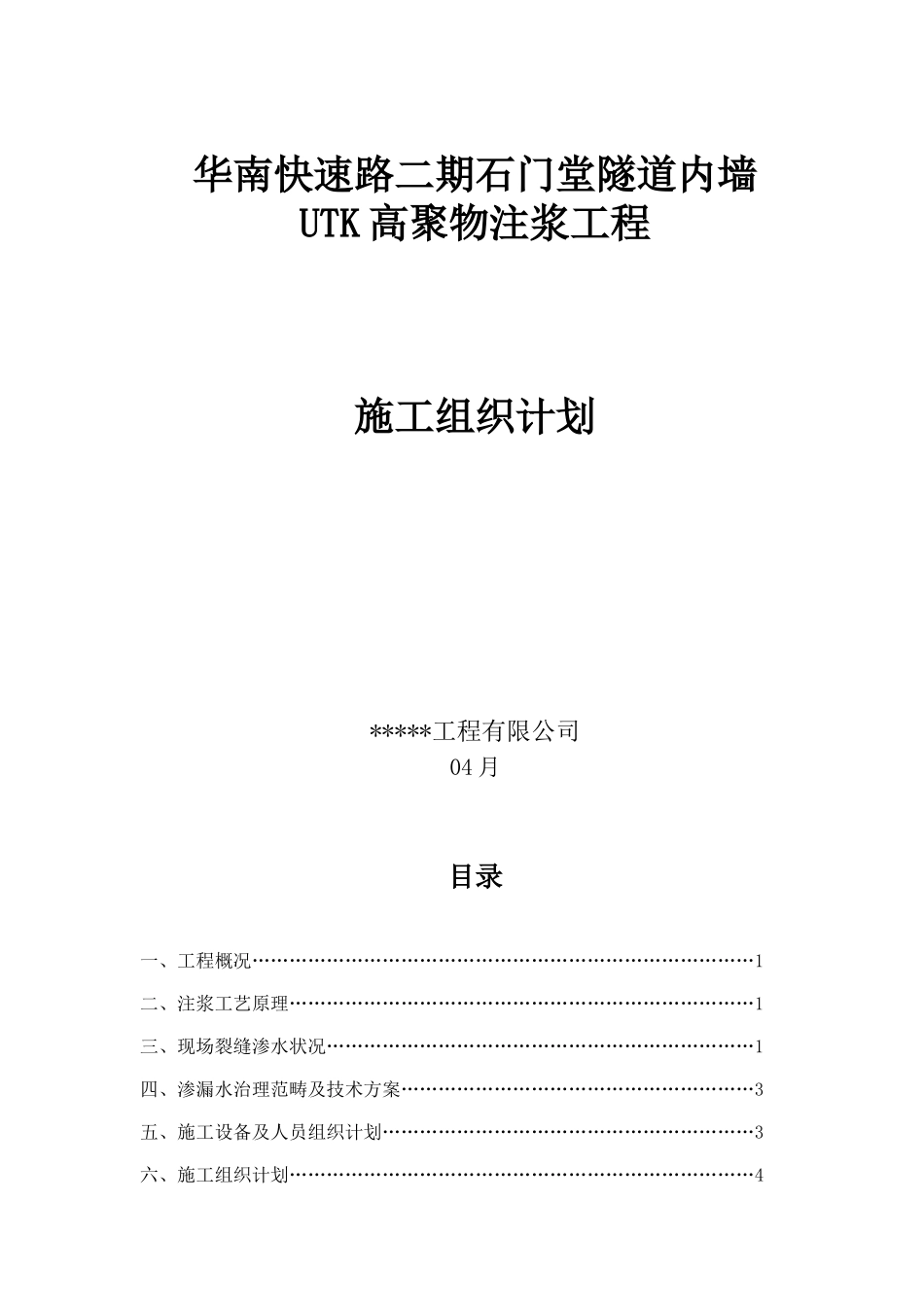

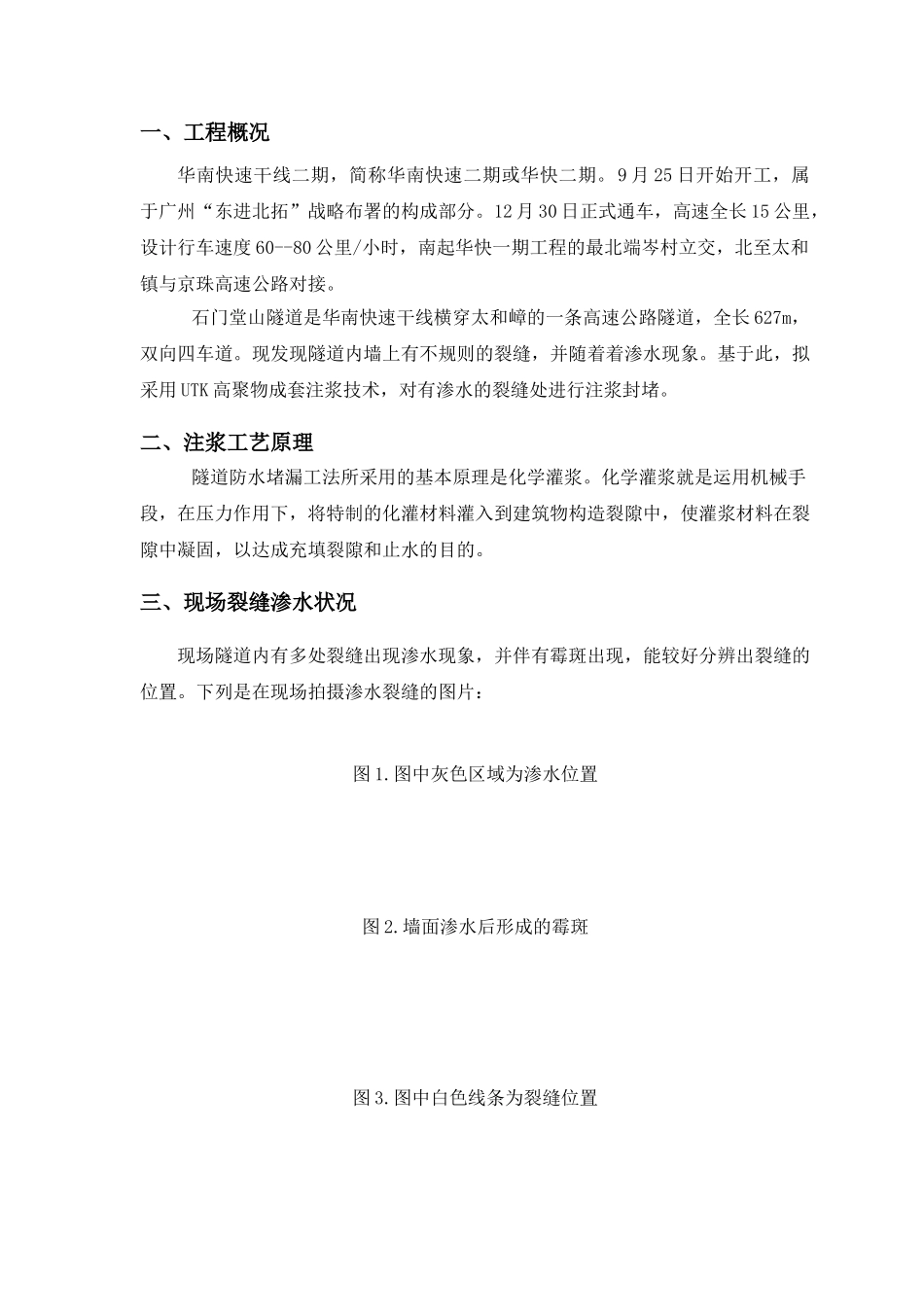

华南快速路二期石门堂隧道内墙UTK 高聚物注浆工程施工组织计划*****工程有限公司04 月目录一、工程概况………………………………………………………………………1二、注浆工艺原理…………………………………………………………………1三、现场裂缝渗水状况……………………………………………………………1四、渗漏水治理范畴及技术方案…………………………………………………3五、施工设备及人员组织计划……………………………………………………3六、施工组织计划…………………………………………………………………4七、施工过程控制…………………………………………………………………5八、质量确保方法…………………………………………………………………6九、安全文明施工…………………………………………………………………7一、工程概况华南快速干线二期，简称华南快速二期或华快二期。9 月 25 日开始开工，属于广州“东进北拓”战略布署的构成部分。12 月 30 日正式通车，高速全长 15 公里，设计行车速度 60--80 公里/小时，南起华快一期工程的最北端岑村立交，北至太和镇与京珠高速公路对接。石门堂山隧道是华南快速干线横穿太和嶂的一条高速公路隧道，全长 627m，双向四车道。现发现隧道内墙上有不规则的裂缝，并随着着渗水现象。基于此，拟采用 UTK 高聚物成套注浆技术，对有渗水的裂缝处进行注浆封堵。 二、注浆工艺原理隧道防水堵漏工法所采用的基本原理是化学灌浆。化学灌浆就是运用机械手段，在压力作用下，将特制的化灌材料灌入到建筑物构造裂隙中，使灌浆材料在裂隙中凝固，以达成充填裂隙和止水的目的。三、现场裂缝渗水状况现场隧道内有多处裂缝出现渗水现象，并伴有霉斑出现，能较好分辨出裂缝的位置。下列是在现场拍摄渗水裂缝的图片：图 1.图中灰色区域为渗水位置图 2.墙面渗水后形成的霉斑图 3.图中白色线条为裂缝位置四、渗漏水治理范畴及技术方案高聚物注浆施工工艺流程图：图 3.2 高聚物注浆施工工艺流程图五、施工设备及人员组织计划UTK 高聚物注浆为成套技术，需要检测设备和注浆设备共同完毕，拟投入设备和人员具体明细见表 5.1，5.2。表 5.1 重要实验检测和施工及辅助设备一览表拟定渗漏点清理渗漏基面钻 孔埋置注浆管钻孔位置标记安装注浆帽注射高聚物材料注浆后效果检测裂缝修补、封孔表面修复序号设备名称单位数量阐明1化学高分子注浆车台133D 地质雷达套14冲击钻台65发电机...
