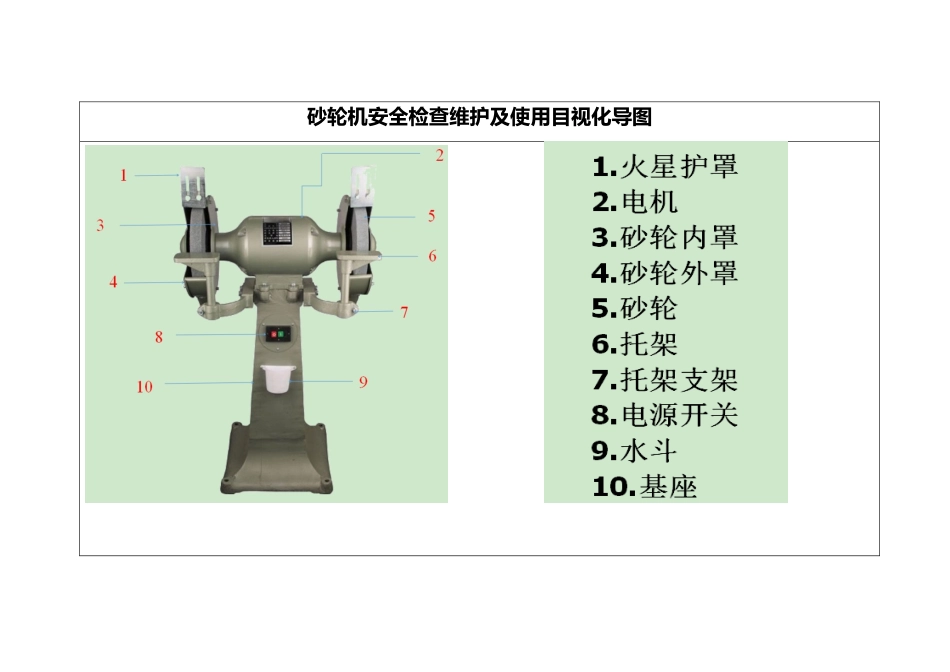

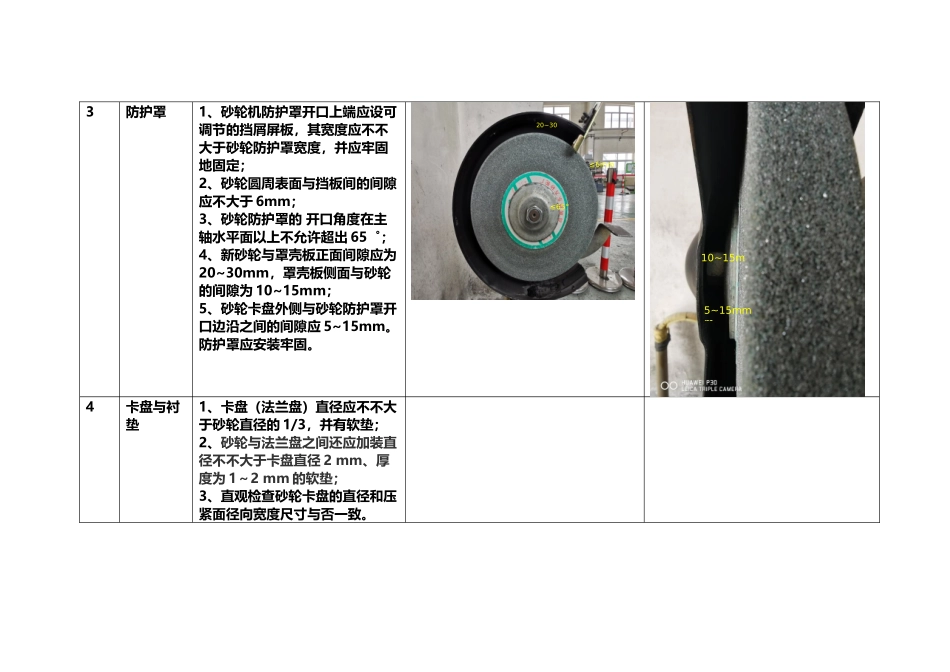

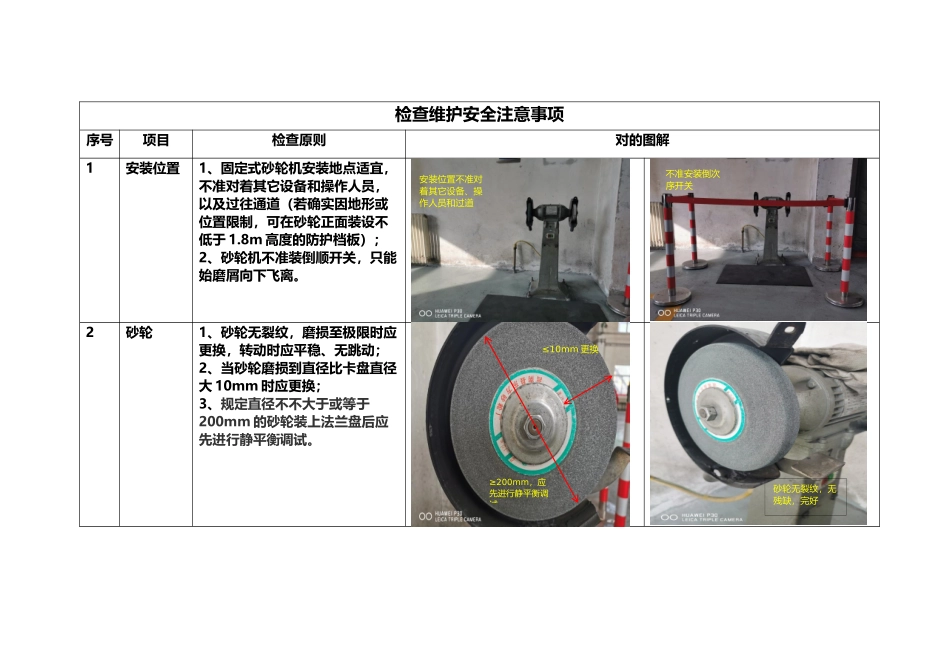

砂轮机安全检查维护及使用目视化导图 检查维护安全注意事项序号项目检查原则对的图解1安装位置1、固定式砂轮机安装地点适宜，不准对着其它设备和操作人员，以及过往通道（若确实因地形或位置限制，可在砂轮正面装设不低于 1.8m 高度的防护档板）；2、砂轮机不准装倒顺开关，只能始磨屑向下飞离。2砂轮1、砂轮无裂纹，磨损至极限时应更换，转动时应平稳、无跳动；2、当砂轮磨损到直径比卡盘直径大 10mm 时应更换；3、规定直径不不大于或等于200mm 的砂轮装上法兰盘后应先进行静平衡调试。安装位置不准对着其它设备、操作人员和过道不准安装倒次序开关≤10mm 更换≥200mm，应先进行静平衡调试砂轮无裂纹，无残缺，完好3防护罩1、砂轮机防护罩开口上端应设可调节的挡屑屏板，其宽度应不不大于砂轮防护罩宽度，并应牢固地固定；2、砂轮圆周表面与挡板间的间隙应不大于 6mm；3、砂轮防护罩的 开口角度在主轴水平面以上不允许超出 65゜；4、新砂轮与罩壳板正面间隙应为20~30mm，罩壳板侧面与砂轮的间隙为 10~15mm；5、砂轮卡盘外侧与砂轮防护罩开口边沿之间的间隙应 5~15mm。防护罩应安装牢固。4卡盘与衬垫1、卡盘（法兰盘）直径应不不大于砂轮直径的 1/3，并有软垫；2、砂轮与法兰盘之间还应加装直径不不大于卡盘直径 2 mm、厚度为 1～2 mm 的软垫；3、直观检查砂轮卡盘的直径和压紧面径向宽度尺寸与否一致。10~15mm5~15mmm≤65°20~30≤6mm5工件托架1、配有支承加工件的可调节托架，砂轮直径在 150mm 以上的砂轮机必须设立可调托架；2、工件托架与砂轮的圆周表面的距离≤3mm，并固定牢固；3、托架台面的高度比砂轮主轴中心线应等于或略高于 10mm。软垫直径不不大于卡盘直径2mm，厚度 1-2mm卡盘直径不不大于砂轮直径的1/3，并有软垫≤3mm砂轮直径在 150mm 以上的必须安装可调托架等于或略高于 10mm6接地装置砂轮机保护接地（零）线应可靠使用过程安全注意事项序号使用规定错误图解对的图解1操作者应佩戴防护眼镜，严禁佩戴手套。接地线可靠未佩戴防护眼镜，佩戴手套严禁作砂轮机工作时，严禁佩戴手套，必须必须佩戴防护眼镜2操作时应站在砂轮的侧面磨削3严禁两人在同一砂轮上作业严禁两人同时工严禁针对砂轮工使用砂轮机工作时，必须站在砂轮机侧面磨削使用砂轮机工作时，每次仅允许一人工作4严禁使用砂轮机侧面磨削5离开工作岗位、停电时，必须关闭电源 离开工作岗位必须断电严禁使用侧面磨削电源未断磨削时使用砂轮的圆周表面
