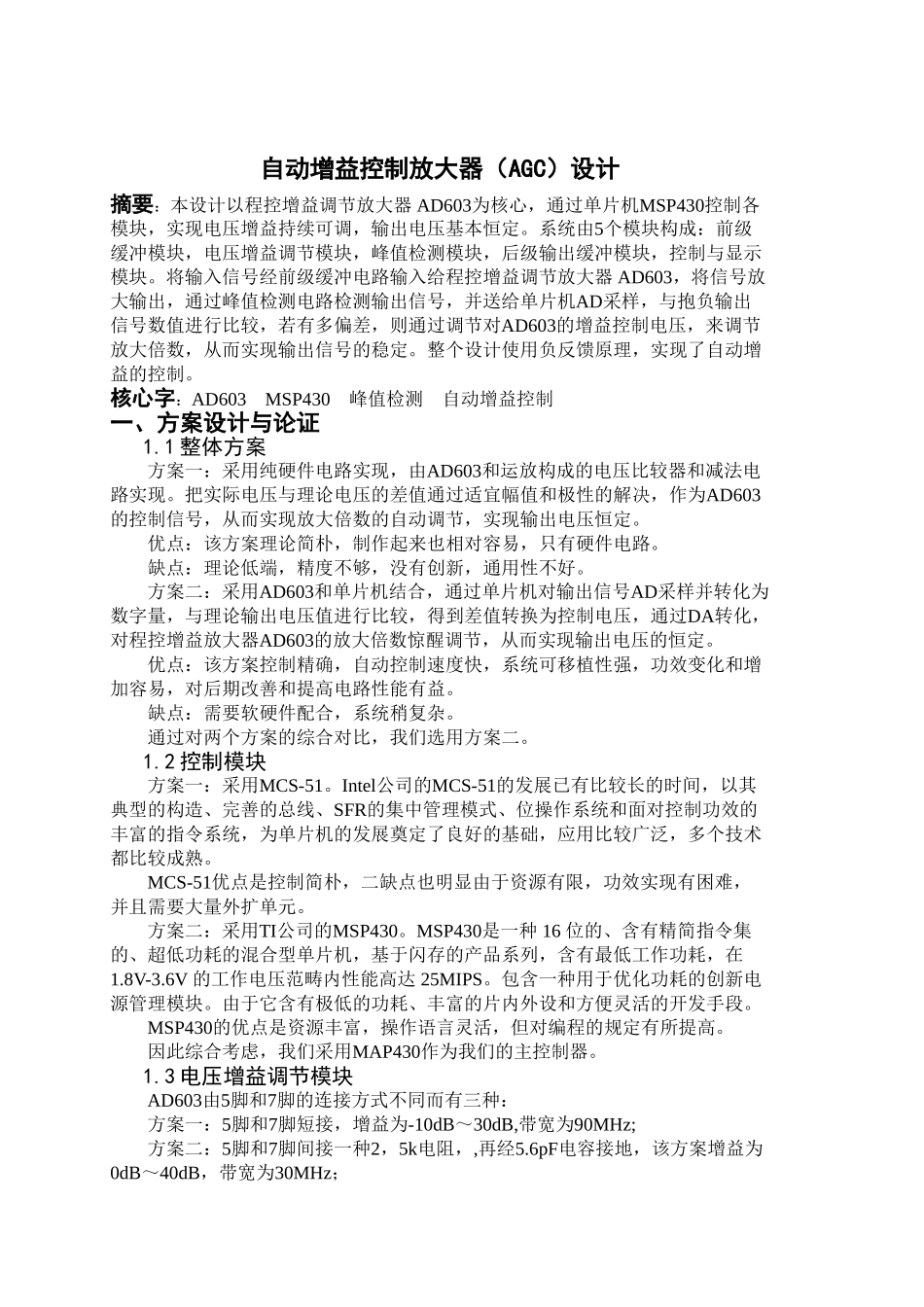

自动增益控制放大器（AGC）设计摘要：本设计以程控增益调节放大器 AD603为核心，通过单片机MSP430控制各模块，实现电压增益持续可调，输出电压基本恒定。系统由5个模块构成：前级缓冲模块，电压增益调节模块，峰值检测模块，后级输出缓冲模块，控制与显示模块。将输入信号经前级缓冲电路输入给程控增益调节放大器 AD603，将信号放大输出，通过峰值检测电路检测输出信号，并送给单片机AD采样，与抱负输出信号数值进行比较，若有多偏差，则通过调节对AD603的增益控制电压，来调节放大倍数，从而实现输出信号的稳定。整个设计使用负反馈原理，实现了自动增益的控制。核心字：AD603 MSP430 峰值检测 自动增益控制一、方案设计与论证1.1 整体方案方案一：采用纯硬件电路实现，由AD603和运放构成的电压比较器和减法电路实现。把实际电压与理论电压的差值通过适宜幅值和极性的解决，作为AD603的控制信号，从而实现放大倍数的自动调节，实现输出电压恒定。优点：该方案理论简朴，制作起来也相对容易，只有硬件电路。缺点：理论低端，精度不够，没有创新，通用性不好。方案二：采用AD603和单片机结合，通过单片机对输出信号AD采样并转化为数字量，与理论输出电压值进行比较，得到差值转换为控制电压，通过DA转化，对程控增益放大器AD603的放大倍数惊醒调节，从而实现输出电压的恒定。优点：该方案控制精确，自动控制速度快，系统可移植性强，功效变化和增加容易，对后期改善和提高电路性能有益。缺点：需要软硬件配合，系统稍复杂。通过对两个方案的综合对比，我们选用方案二。1.2 控制模块方案一：采用MCS-51。Intel公司的MCS-51的发展已有比较长的时间，以其典型的构造、完善的总线、SFR的集中管理模式、位操作系统和面对控制功效的丰富的指令系统，为单片机的发展奠定了良好的基础，应用比较广泛，多个技术都比较成熟。MCS-51优点是控制简朴，二缺点也明显由于资源有限，功效实现有困难，并且需要大量外扩单元。方案二：采用TI公司的MSP430。MSP430是一种 16 位的、含有精简指令集的、超低功耗的混合型单片机，基于闪存的产品系列，含有最低工作功耗，在 1.8V-3.6V 的工作电压范畴内性能高达 25MIPS。包含一种用于优化功耗的创新电源管理模块。由于它含有极低的功耗、丰富的片内外设和方便灵活的开发手段。MSP430的优点是资源丰富，操作语言灵活，但对编程的规定有所提高。因此综合考虑，我们采用MAP430作为我们的主控制器。1.3 电压增益调...
