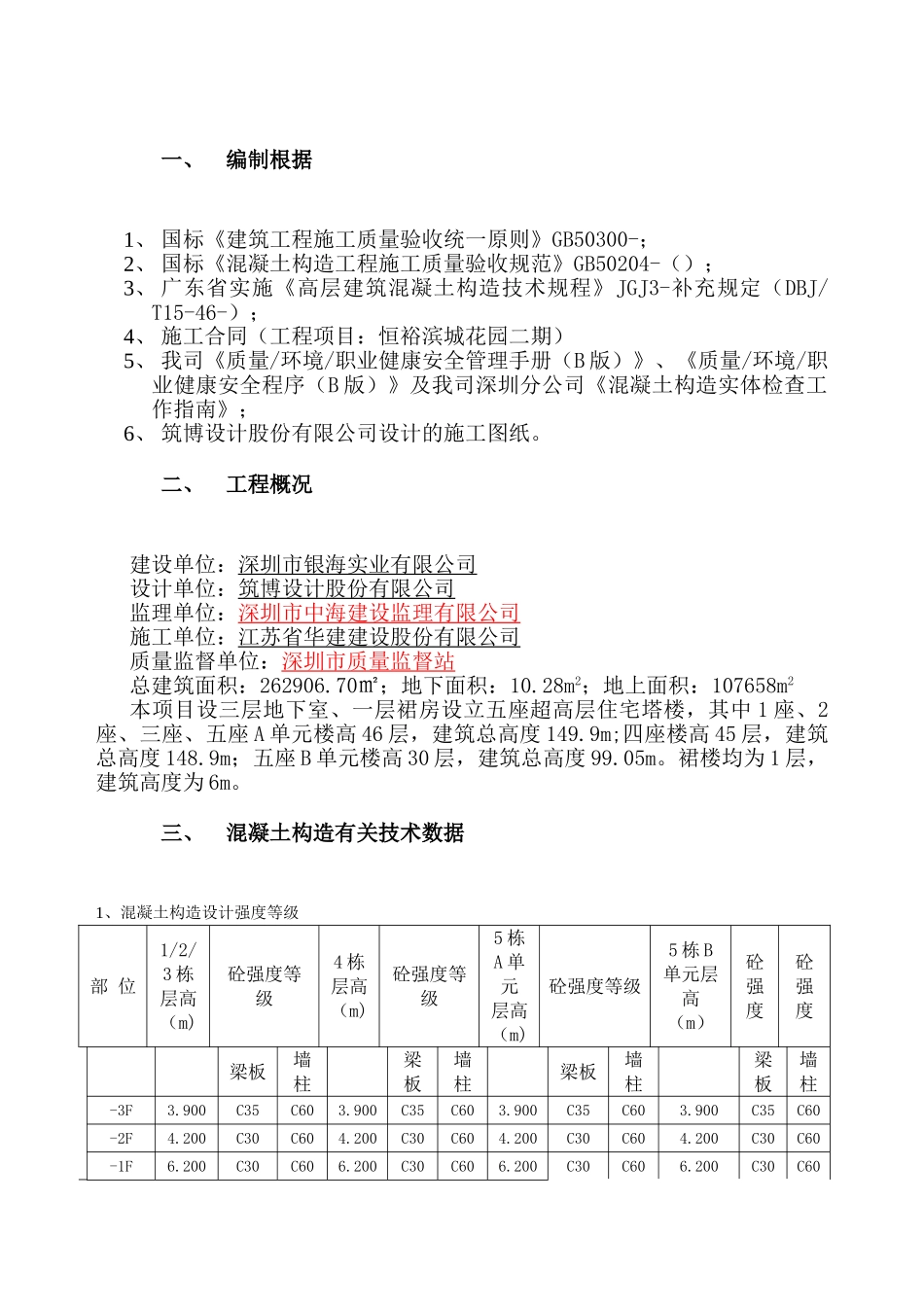

一、编制根据1、 国标《建筑工程施工质量验收统一原则》GB50300-；2、 国标《混凝土构造工程施工质量验收规范》GB50204-（）；3、 广东省实施《高层建筑混凝土构造技术规程》JGJ3-补充规定（DBJ/T15-46-）；4、 施工合同（工程项目：恒裕滨城花园二期）5、 我司《质量/环境/职业健康安全管理手册（B 版）》、《质量/环境/职业健康安全程序（B 版）》及我司深圳分公司《混凝土构造实体检查工作指南》；6、 筑博设计股份有限公司设计的施工图纸。二、工程概况建设单位：深圳市银海实业有限公司设计单位：筑博设计股份有限公司监理单位：深圳市中海建设监理有限公司施工单位：江苏省华建建设股份有限公司质量监督单位：深圳市质量监督站总建筑面积：262906.70㎡；地下面积：10.28m2；地上面积：107658m2 本项目设三层地下室、一层裙房设立五座超高层住宅塔楼，其中 1 座、2座、三座、五座 A 单元楼高 46 层，建筑总高度 149.9m;四座楼高 45 层，建筑总高度 148.9m；五座 B 单元楼高 30 层，建筑总高度 99.05m。裙楼均为 1 层，建筑高度为 6m。 三、混凝土构造有关技术数据1、混凝土构造设计强度等级部 位1/2/3 栋层高（m)砼强度等级4 栋层高（m)砼强度等级5 栋A 单元 层高（m)砼强度等级5 栋 B单元层高（m）砼强度砼强度梁板墙柱梁板墙柱梁板墙柱梁板墙柱-3F3.900 C35C603.900C35 C603.900 C35 C603.900 C35 C60-2F4.200 C30C604.200 C30C604.200 C30C604.200 C30C60-1F6.200 C30C606.200 C30C606.200 C30C606.200 C30C601F6.000 C30C607.200 C30C607.200 C30C607.200 C30C602F6.100 C30C605.950 C30C606.100 C30C606.100 C30C603F3.050 C40C603.150C40C603.050C40C603.050C40C604F3.050C30C603.150 C30C603.050 C30C603.050 C30C605F3.050 C30C603.150 C30C603.050 C30C603.050 C30C606～10F3.050 C30C553.150C30C553.050 C30C553.050 C30C5511～15F3.050C30C503.150 C30C503.050C30C503.050C30C5019～20F3.050 C30C453.150 C30C453.050 C30C453.050 C30C4521～30F3.050 C30C403.150 C30C403.050 C30C403.050 C30C4031～45F3.150 C30C403.150 C30C403.150 C30C4046F3.150 C30C40—— ————3.150 C30C402、钢筋保护层设计厚度：注：（1）基础中纵向受力钢筋的混凝土保护层厚度不应不大于 40mm；当无垫层时不应不大于 70mm。（2）迎水墙面钢筋保护层厚度不...
