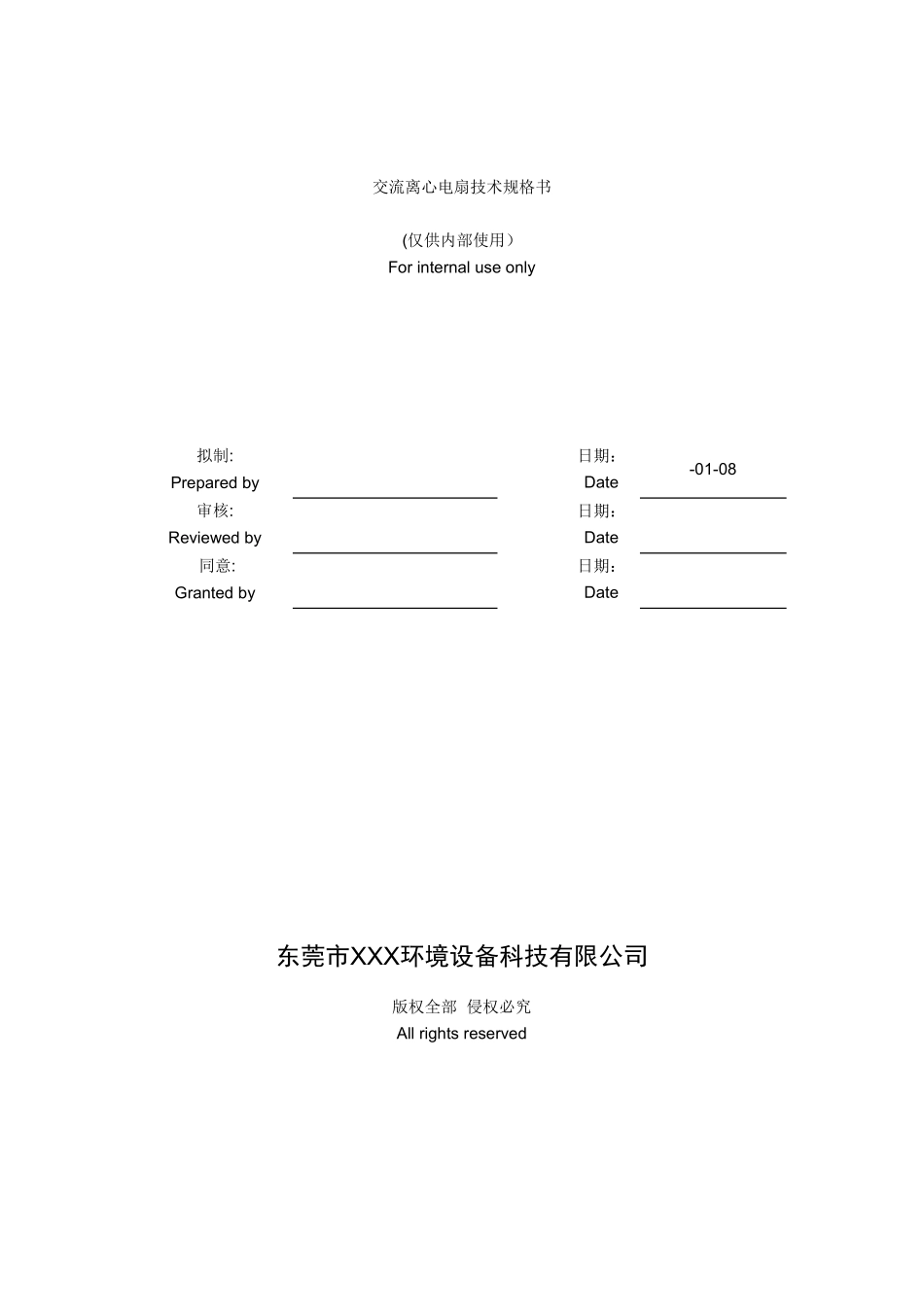

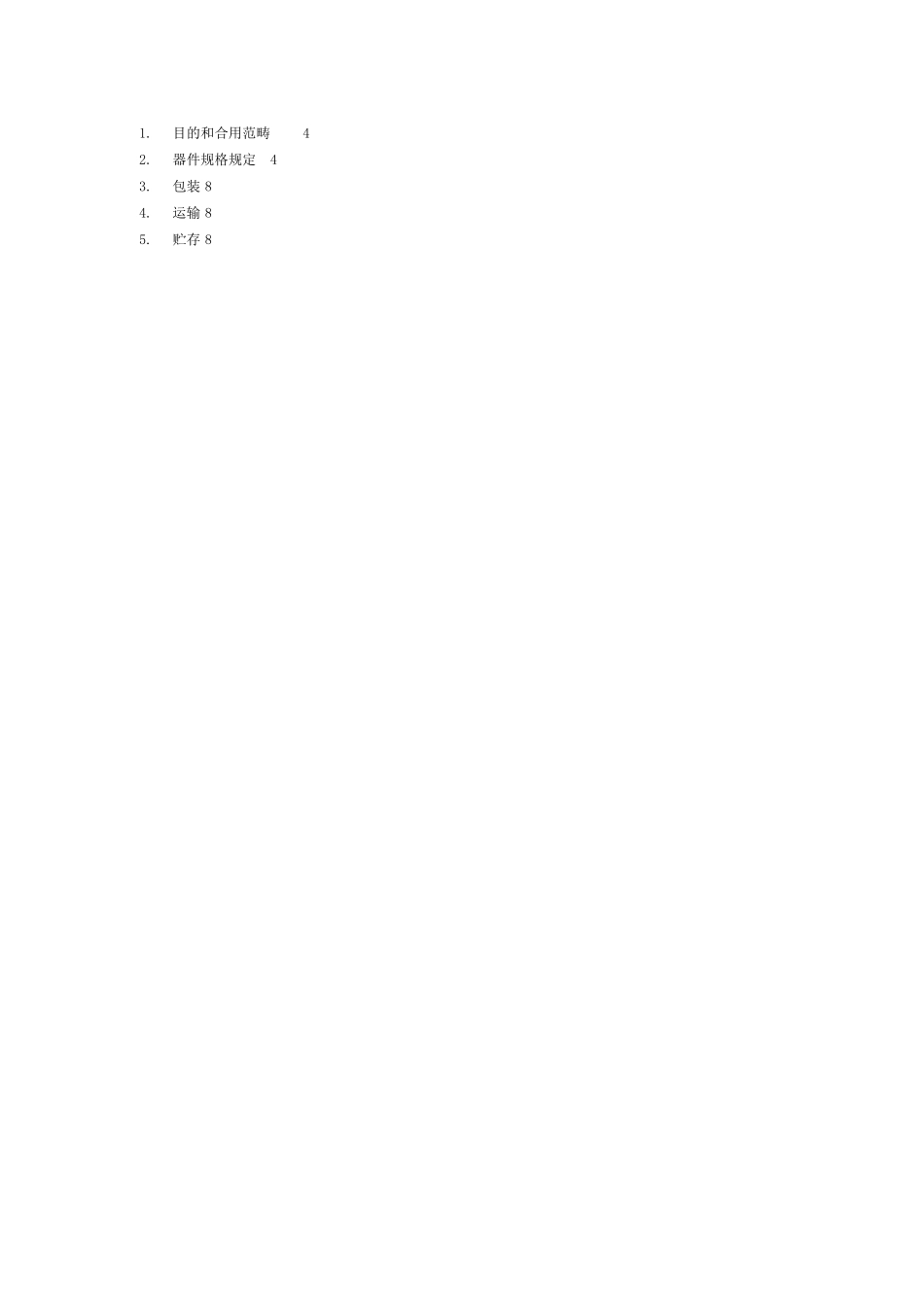

交流离心电扇技术规格书(仅供内部使用）For internal use only拟制:Prepared by日期：Date-01-08审核:Reviewed by日期：Date 同意:Granted by日期：Date东莞市XXX环境设备科技有限公司版权全部 侵权必究All rights reserved修订统计Revision record日期Date修订版本Revision version修改描述 change Description作者Author-01-08V1.0初稿XX目录1.目的和合用范畴42.器件规格规定43.包装 84.运输 85.贮存 81、目的和合用范畴该交流离心电扇重要用于空气净化器，通过在过滤器上形成一种负压，从而将室内空气引入过滤器，通过过滤器过滤空气粉尘、有害气体等，达成净化空气效果。本规格书目的是根据此描述进行器件选型。其作用为：1）产品设计、选用物料的根据；2）供应商进行产品生产和检查的根据；3）品质部门验货、退货的根据。2、器件规格规定序号规定项目规格规定阐明推荐值01类型后向离心风机02进风导风形式导风圈形式带导风圈03外形尺寸A:73-91mmB:55-60mmC:40-45mmD:60-65mm其它尺寸标注满足规定04引线长度风机电机出线口到端子距离300±10mm05引脚数未使用引脚悬空406插头类型2.5mm间距（小4pin）07引脚定义白：电源正极黑：高速档出线黄：中速档出线蓝：低速档出线08电机安装安装孔形式螺纹孔满足规定安装孔径mm（规定定义公差范畴）M4安装孔间距涉及安装孔圆周直径和安装角度分布，mm（公差范畴±-0.2）尺寸及公差满足规定09导风圈安装安装孔形式通孔满足规定安装孔径mm（规定定义公差范畴）4.5mm构造尺寸图纸满足规定10额定电压国内市电（V）220VAC @50HZ11工作电压范畴额定电压的±10％198V～240V12额定功率在额定电压下的最大功率（W）≤4013额定电流A≤0.1514最大启动电流A≤315启动电容风机电容启动方式（µF/V）(厂家需提供电容参数规格书)1µF/450V16绝缘等级B（135），F（155）F或B级17额定转速额定电压下的转速，规定规定参考值和允许偏差范畴（RPM）2500～2700转速调节方式抽头调速：采用副绕组上引出高中低档抽头，通过对不同的抽头加电来实现电机的有极调速满足规定抽头对应转速高：2500～2700中：1900～2100低：1600～180018额定电压下最大风m^3/h，参考PQ曲线≥240量19额定电压下最大静压Pa，参考PQ曲线≥150Pa20噪声dB（A）规定额定噪声和最大噪声，并提供噪声随工作点变化的曲线：（曲线参考附加阐明部分）测试原则参考：ISO10302原则100Pa：≤55 dB（A）21工作点工作点的风量风压：（m^3/h，Pa）100Pa...
